УСТАНОВКА АДРЕСНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ ШЛЕЙФА LON
Каждому устройству на шлейфе LON должен быть присвоен свой собственный адрес. Это
достигается установкой 8 переключателей в DIP-сборке, находящейся на клеммной плате модуля,
см. рис. 4. Номер адреса устанавливается в двоичном коде для каждого кулисного переключателя и
определяется суммой всех переключателей, установленных в положение “ON” (Вкл.). Все
переключатели в выключенном положении (разомкнутые) игнорируются. Достоверными адресами
для полевых устройств являются адреса с 5 по 250.
Значение переключателя считывается при подаче напряжения питания. В случае изменения адреса
после подачи питания, что не рекомендуется, напряжение питания должно быть переброшено для
того, чтобы измение адреса стало действительным. Шлейфный адрес может просматриваться
через контроллер UD10-DCU в меню Display Status > LON Config. (Состояние контроллера >
Конфигурация шлейфа LON).
РЕКОМЕНДУЕМАЯ ПРОЦЕДУРА ПУСКОВЫХ РАБОТ
1.
Убедитесь в правильности установки адресных переключателей контроллера.
2.
Убедитесь в правильности электромонтажа всей системы.
3.
При включённом напряжении питания системы убедитесь в правильности выбранного сенсора
и режима работы, см. раздел “Процедура выбора типа сенсора и режима работы”.
ПРИМЕЧАНИЕ
Во время загрузки конфигурации возможна индикация неисправности.
4.
Обратить внимание на индикацию единиц измерения на дисплее контроллера. Обычно эти
единицы указываются в “ррм“ или “%“.
5.
Произведите запись шлейфного адреса, диапазона измерений и единиц измерений для
каждого устройства обнаружения загазованности.
6.
Выполните пункты раздела “Конфигурация системы с использованием утилиты S
3
для
конфигурации сети LON.
ПРОЦЕДУРА ВЫБОРА ТИПА СЕНСОРА И РЕЖИМА РАБОТЫ
После подачи напряжения питания и окончания режима прогрева установить в контроллере
оперативный режим работы. Для этого выполнить следующее:
1.

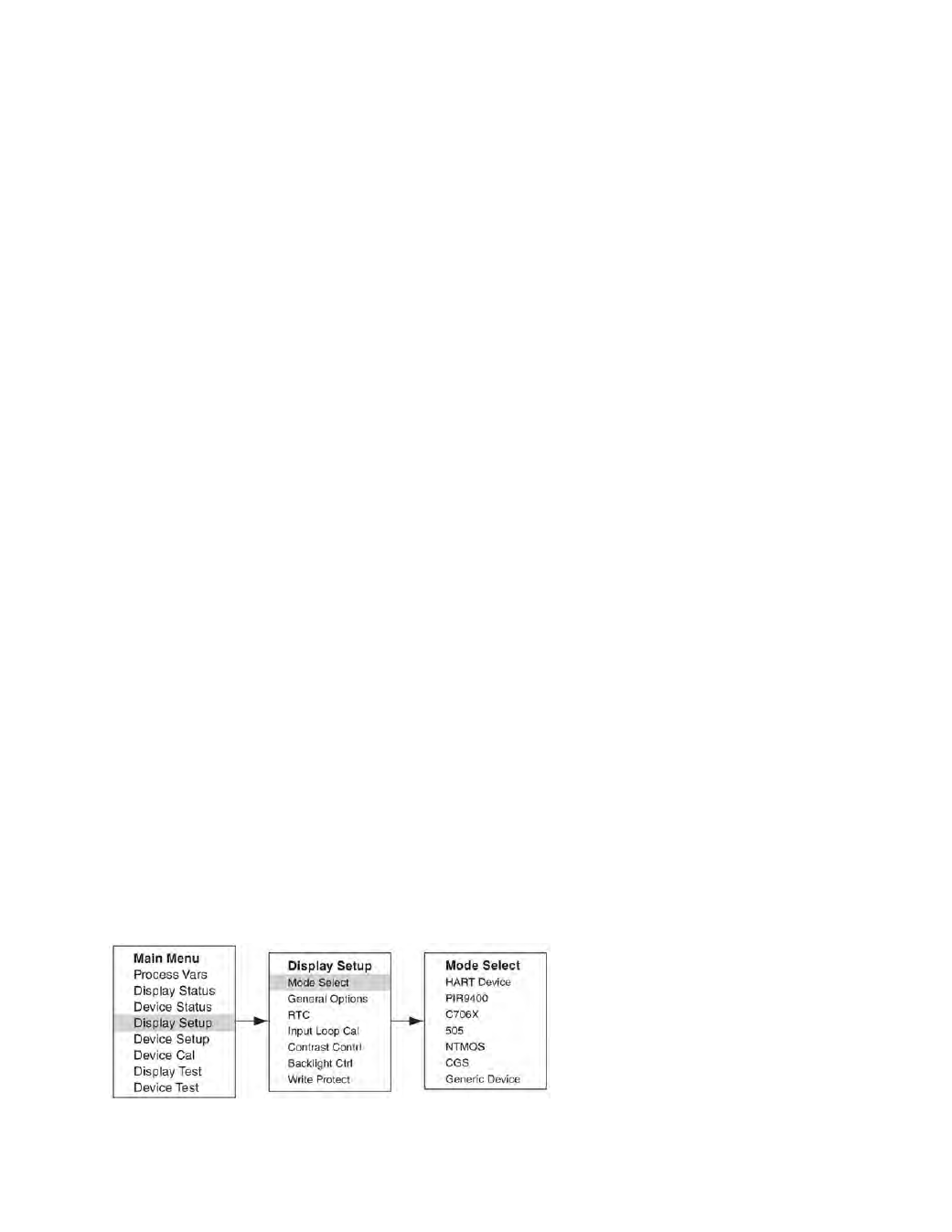

Получить доступ к Главному меню, активировав кнопку ENTER/SELECT с помощью магнита, и
перейти к меню “Mode Select” (Выбор режима).
