Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 24
95-3656
22

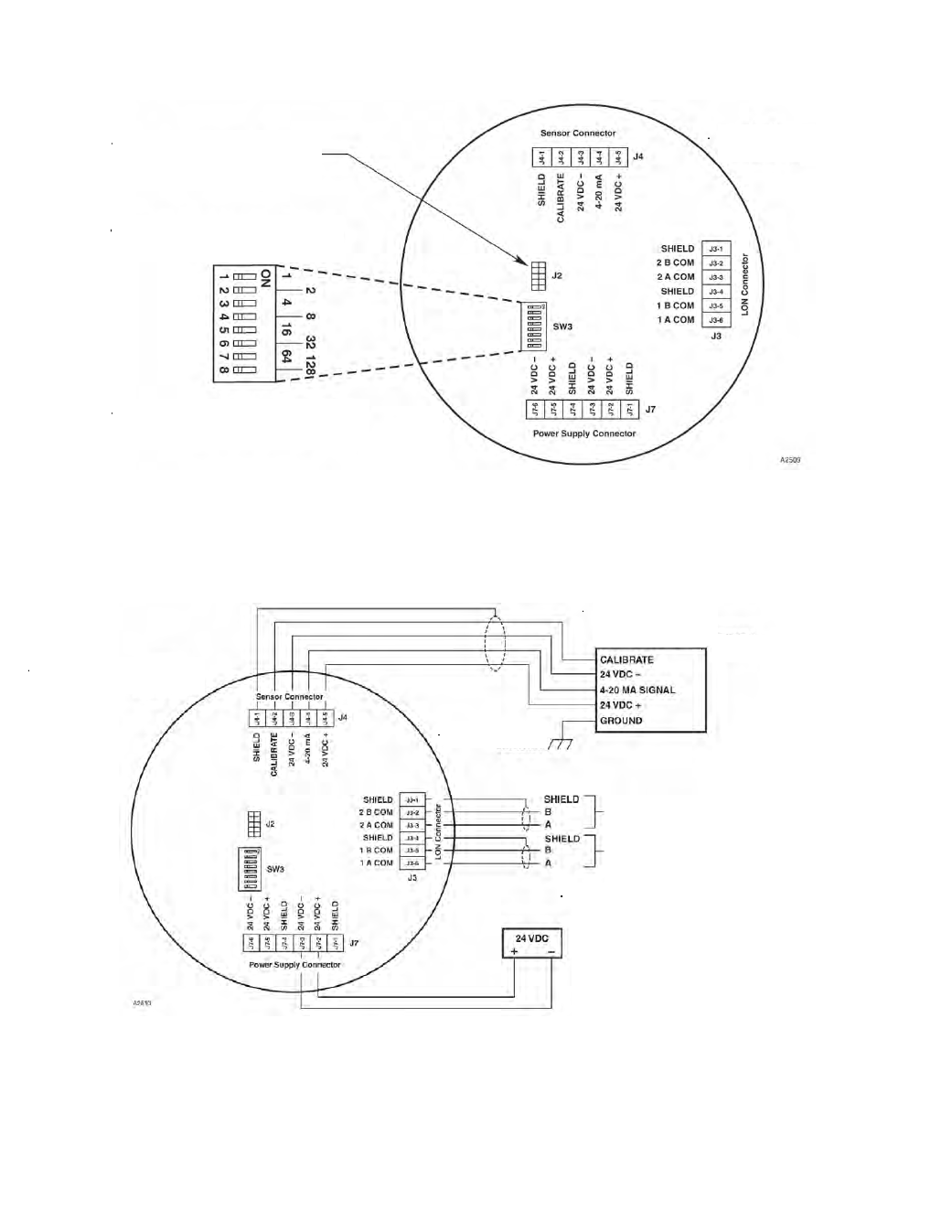

Рис. 4. Клеммная плата контроллера, общий вид.
Рис. 5. Подключение любого типа детектора газа к контроллеру UD10-DCU.
Разъём используется
только при заводской
настройке
Переключатели установки
шлейфных адресов
Значения всех переключателей
в положении
ON
складываются
От предыдущего устройства на шлейфе
К следующему устройству на шлейфе
Примечания:
1.
Провод заземления сенсора соединяется с
наконечником заземления внутри корпуса
контроллера.
2.
Корпус контроллера должен быть электрически
заземлен.
3.
Характерный детектор газа показан в качестве
примера. За информацией о подключении
конкретного типа устройства обращаться к
соответствующим приложениям.
Характерный
детектор газа
См. прим. 3.
См. прим. 1.
Контроллер UD10
Контроллер UD10
