ПРИЛОЖЕНИЕ А
Контроллер UD10-DCU с газоанализатором токсичных газов
GT3000
ПРИМЕЧАНИЕ
За детальной информацией по применению газоанализатора GT3000
обращаться к
руководству по экспуатации 95-3616.
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
ОРИЕНТАЦИЯ И ОБСЛУЖИВАНИЕ В РАБОЧЕМ РЕЖИМЕ
Контроллер должен быть установлен только в вертикальном положении с газоанализатором
GT3000
направленным вниз.
Замена сенсорного модуля газоанализатора может быть произведена без
отключения напряжения питания или обеспечения взрывобезопасности зоны.
При замене преобразователя GTX, подключённого к контроллеру, или
подсоединении другого типа газоанализатора, должна быть обеспечена
взрывобезопасность зоны.
Отсоединение сенсорного модуля под напряжением вызовет состояние
неисправности до тех пор, пока не будет установлен новый модуль того же
типа. Замена модуля кислородного сенсора также вызовет состояние тревоги,
поскольку уменьшение сигнала 4-20 мА проходит через диапазон тревожной
сигнализации. Для предотвращения активации внешних устройств эти
устройства должны быть заблокированы.

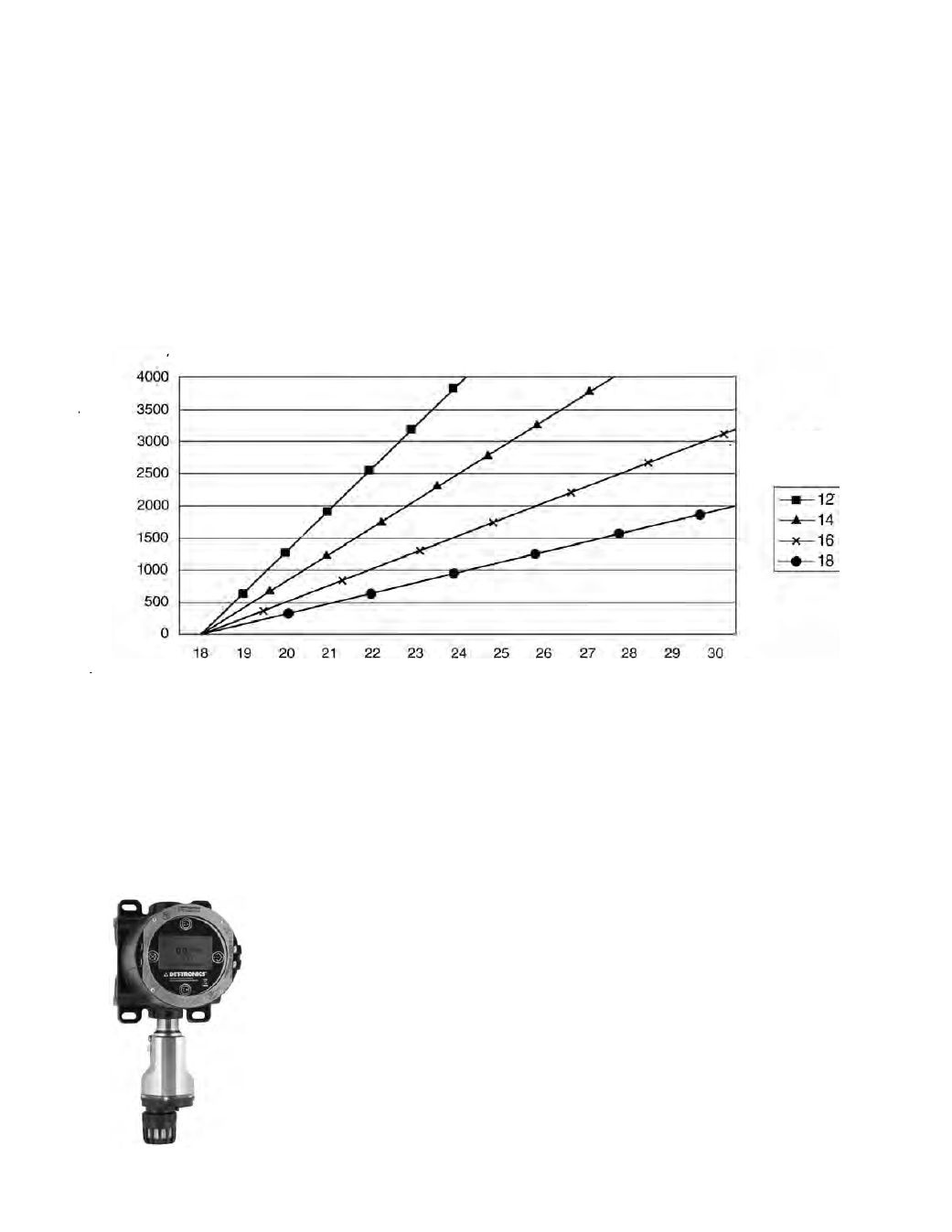

Контроллер UD10 с газоанализатором GT3000
Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм
2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЯ:
1. Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
2. Максимальная длина кабеля от контроллера до сенсора с соединительной коробкой STB не должна
превышать 606 м.
