Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 80
95-3656
Ж-2

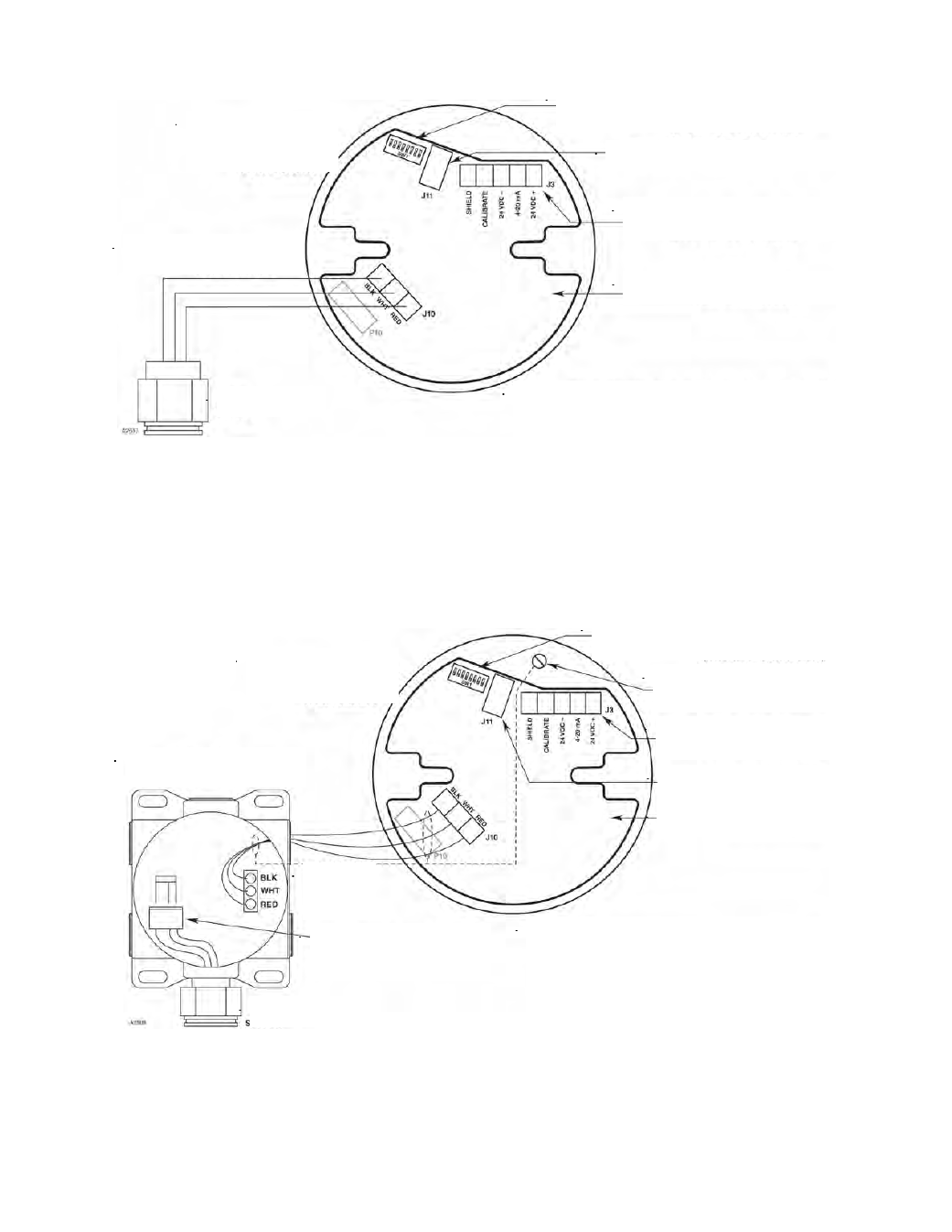

Схема подключения детектора CGS непосредственно к контроллеру UD10-DCU.
Схема подключения детектора CGS с соединительной коробкой STB к контроллеру UD10-DCU.
Примечания:
1. Для доступа к интерфейсной плате CGS следует удалить
электронный модуль UD10, при этом никакие инструменты
не требуются.
2. Корпус контроллера должен быть электрически заземлен.
Интерфейсная плата
CGS
внутри корпуса
контроллера
Интерфейсная плата CGS.
Соединить кабелем с модулем UD10.
Кабель поставляется.
Установить все переключали в положение On (Вкл.),
положение переключателей по умолчанию.
Клемма 11 служит для заводских настроек.
Подключить детектор CGS
к разъёму J10.
Детектор CGS
Примечания:
1. Для доступа к интерфейсной плате CGS следует удалить
электронный модуль UD10 при этом никакие инструменты
не требуются.
2. Корпус контроллера должен быть электрически заземлен.
Интерфейсная плата CGS.
Соединить кабелем с модулем UD10.
Кабель поставляется.
Установить все переключали в положение On (Вкл.),
положение переключателей по умолчанию.
Клемма 11 служит для заводских
настроек.
Подсоединить экран к земляному
наконечнику внутри корпуса UD10.
Интерфейсная плата
CGS
внутри корпуса
контроллера
Коробка соединительная
STB
Детектор CGS
Подключить розетку
детектора к штыревому
разъёму.
Чёрный
Белый
Красный
