Страница 87: Ориентация
95-3656
З-1
ПРИЛОЖЕНИЕ З
Контроллер UD10-DCU с системой трансмиттер 505/детектор CGS
ПРИМЕЧАНИЕ
За детальной информацией по применению трансмиттера 505 совместно с
детектором CGS обращаться к руководству по экспуатации 95-3472.
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
УСТАНОВКА ТРАНСМИТТЕРА
За детальной информацией об установке трансмиттера модели 505 с детекторами горючих газов
обращаться к РЭ трансмиттера 505 номер 95-3472.
ОРИЕНТАЦИЯ
Система трансмиттер 505/детектор CGS должна быть установлена таким образом, чтобы впускное
отверстие детектора было ориентировано по направлению вниз.

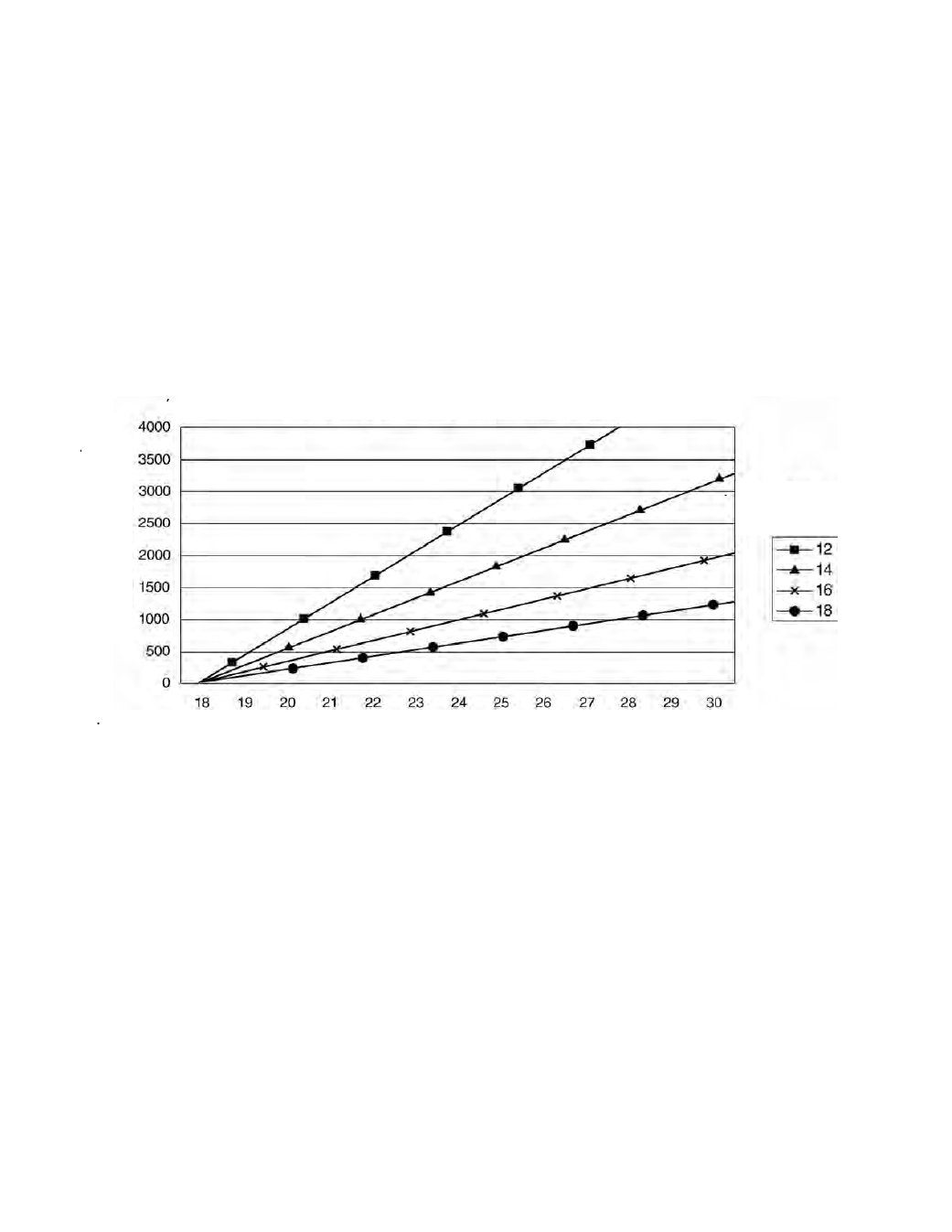

Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм
2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЯ:
1. Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
2. Максимальная длина кабеля от контроллера до детектора
CGS
не должна превышать 152 м. Сечение
кабеля должно быть не менее 1,5 мм
2
(16 AWG).
Контроллер UD10 с трансмиттером 505/детектором CGS
