Приложение г – Инструкция по эксплуатации Det-Tronics UD10 DCU Emulator FlexVu Universal Display Unit
Страница 59
95-3656
Г-1
ПРИЛОЖЕНИЕ Г
Контроллер UD10-DCU с газоанализатором трассовым OPECL
ПРИМЕЧАНИЕ
За детальной информацией по применению газоанализатора OPECL обращаться к
руководству по экспуатации 95-3556.
ВЫПОЛНЕНИЕ ЭЛЕКТРОМОНТАЖА
ОРИЕНТАЦИЯ ГАЗОАНАЛИЗАТОРА
Модули газоанализатора ОPECL должны устанавливаться на жёстких, не подверженных вибрациям
конструкциях, способных поддерживать вес не менее 46 кг и расположенных в пределах зоны
обнаружения системы (примеры крепёжных конструкций показаны на иллюстрации ниже).
Во всех случаях, максимальное смещение поддерживающих конструкций при любых условиях
эксплуатации не должно превышать ±0, 25 градуса. При использовании вертикальных опор, опора
должна быть абсолютно стабильной и не испытывать вибраций. Если монтажная опора
установлена в грунте, то часть опоры ниже уровня земли должна быть помещена в железобетонном
фундаменте глубиной не менее 1 м.

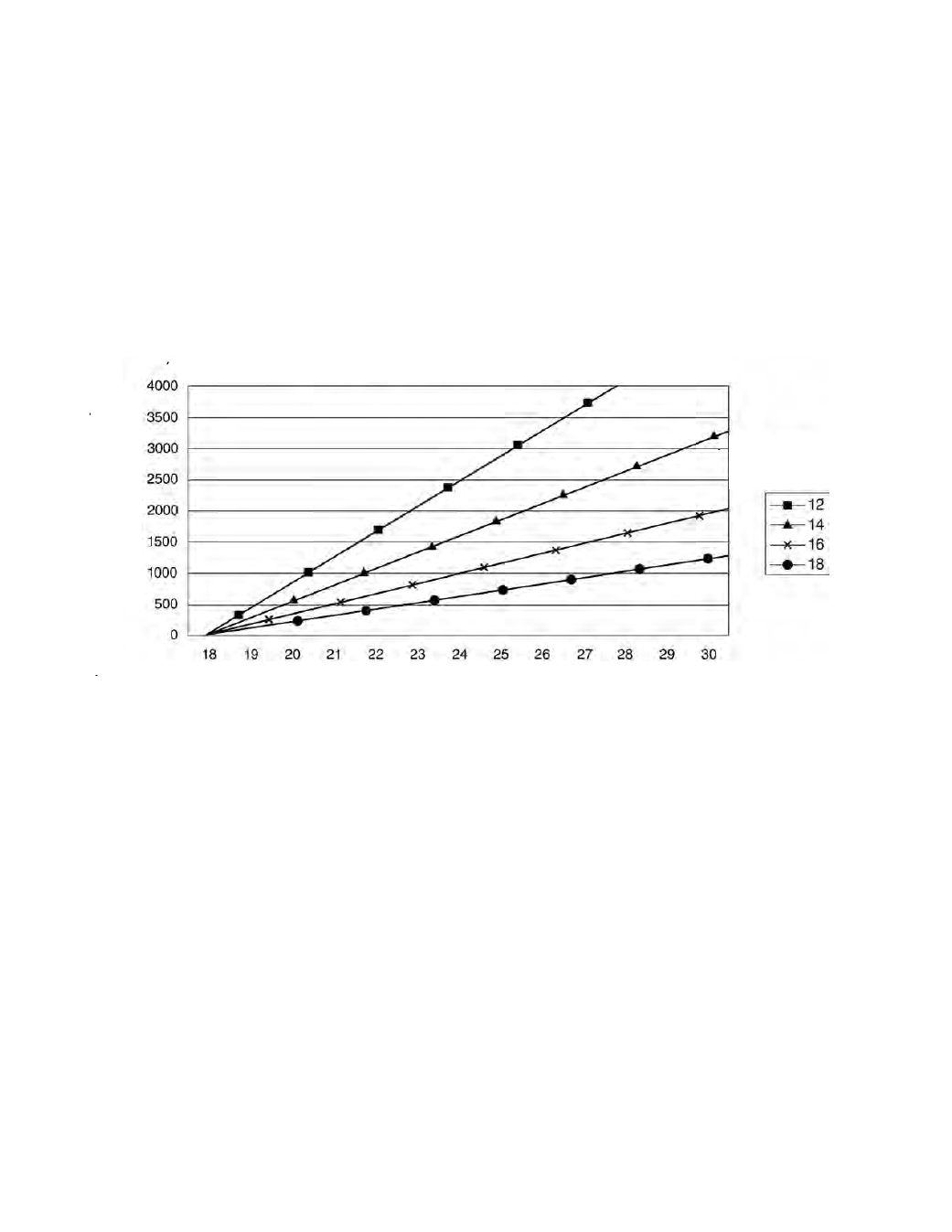

Рас
ст
оя
ни
е
в
ф
ут
ах
Сечение проводов
AWG
мм
2
4,0
2,5
1,5
1,0
Напряжение источника питания
ПРИМЕЧАНИЯ:
1. Максимальная длина кабеля от источника питания до контроллера UD10 не должна превышать 606 м.
2. Максимальная длина кабеля от контроллера до газоанализатора с соединительной коробкой STB не
должна превышать 606 м.
Контроллер UD10 с газоанализатором
OPECL
