09
91
Ru
Раздел 9:
HDMI Control
Подключив данный усилитель к совместимому с HDMI
Control плазменному дисплею Pioneer или рекордеру
HDD/DVD через кабель HDMI, можно управлять данным
усилителем от пульта ДУ подключенного плазменного
телевизора, а также автоматически переключать функции
на подключенном плазменном телевизоре в соответствии
с выполняемыми на данном аппарате операциями.
Подробнее об операциях, выполняемых через
подключенный кабель HDMI, см. инструкции по
эксплуатации к плазменному телевизору.
• Данная функция не может использоваться для
компонентов, не поддерживающих HDMI Control.
• Мы не можем гарантировать, что данный аппарат
будет срабатывать с компонентами,
поддерживающими HDMI Control, кроме
компонентов производства Pioneer.

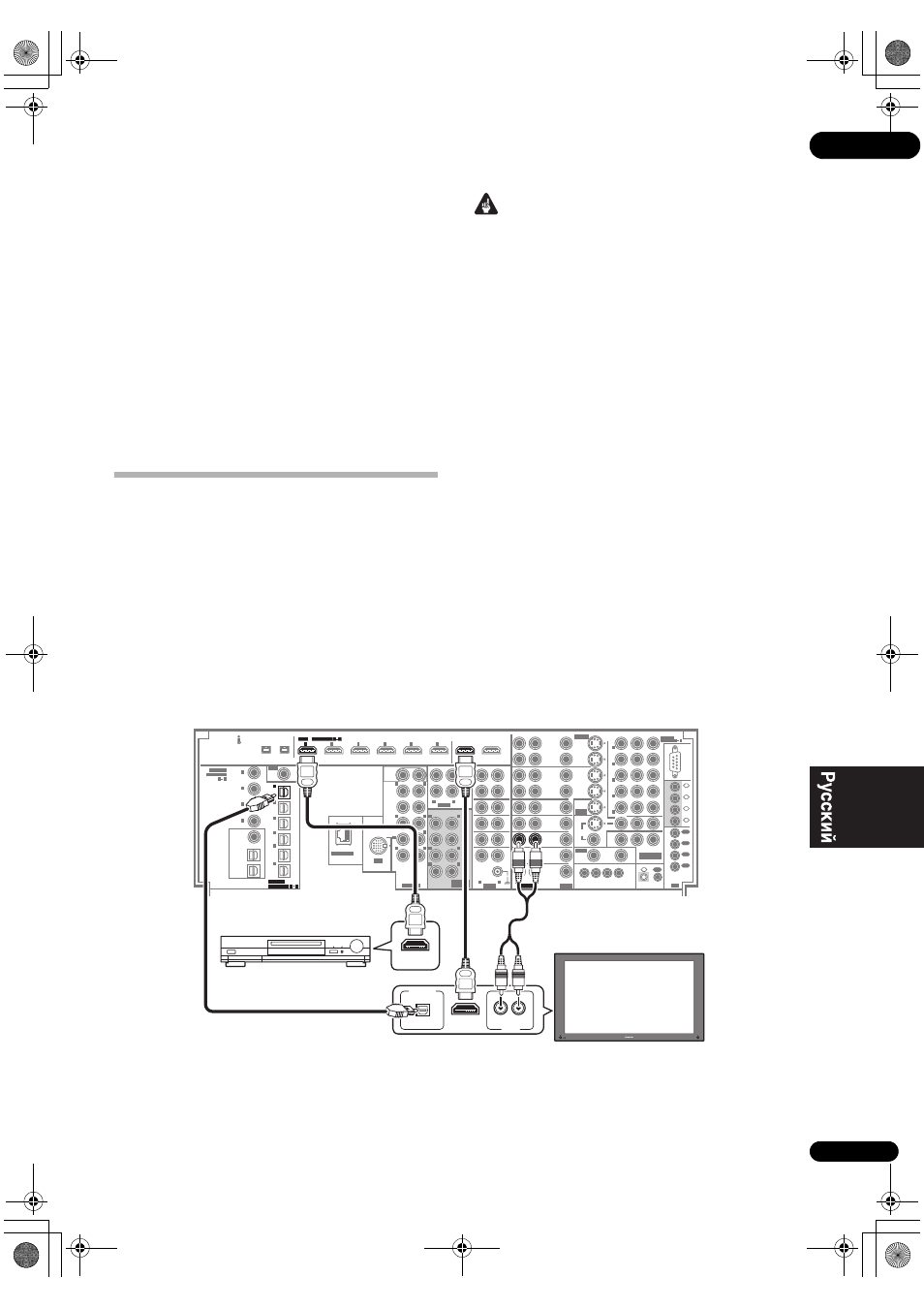

Выполнение подключений HDMI Control
(
Управление HDMI)
Можно синхронизированно управлять подключенным
плазменным телевизора и до шести другими
компонентами.
Обязательно подключите аудиокабель плазменного
телевизора к аудиовходу данного аппарата.
Важное предупреждение
• При подключении данной системы или изменении
подключений, обязательно отключите питание, и
отсоедините кабель питания от розетки.
После завершения всех подключений, подключите
кабели питания к розетке.
• После подключения данного усилителя к розетке
переменного тока, начинается 15-секундный процесс
инициализации. Во время инициализации, любые
операции недоступны. Во время инициализации, на
телевизоре мигает индикатор HDMI, и данный
усилитель можно включить только после остановки
мигания.
• Для максимально эффективного использования
данной функции, рекомендуется подключить
компонент HDMI не к плазменному телевизору, а
напрямую к терминалу HDMI данного усилителя.
• Для использования функции управления HDMI,
подключите данный усилитель и плазменный
телевизор через терминал HDMI OUT 1.
Подключение компонента, совместимого с
управлением HDMI, через терминал HDMI OUT 2
может привести к ошибке. В таком случае, отключите
настройку управления HDMI на компоненте,
совместимом с управлением HDMI.
• HDMI Control совместим с до шестью устройствами,
3 проигрывателями DVD или Blu-ray дисков и 3
рекордерами DVD или Blu-ray дисков.
(Максимальное количество устройств может
изменяться в зависимости от подключенного
плазменного телевизора.)
S400
S400
(AUDIO)
(For LD)
ASSIGNABLE
6
1
ASSIGNABLE
L
R
VIDEO
AUDIO
L
R
AUDIO
L
L
L
R
R
L
R
R
L
L
R
R
L
R
L
R
AUDIO
ZONE3
OUT
ZONE2
OUT
ZONE2
OUT
ZONE3
OUT
MONITOR
OUT
OUT
IN
1
IN
2
IN
3
IN
4
1
OUT
2
OUT
3
OUT
4
IR
CONTROL
COMPONENT
VIDEO
ASSIGN-
ABLE
ASSIGN-
ABLE
VIDEO
IN
OUT
SUB
WOOFER
FRONT
CENTER
1
2
1
2
EXTRA
SUR-
ROUND
(Single)
SUB W.
FRONT
CENTER
SUR-
ROUND
SUR-
ROUND
BACK
SURROUND
BACK
PRE OUT
MULTI CH
IN
IN
1
IN
2
IN
3
IN
4
IN
5
IN
6
OUT1
(HDMI CTRL)
OUT2
HDMI
RF IN
IN
(TV)
1
IN
(SAT)
2
IN
(DVR/
VCR 1)
3
IN
(DVR/
VCR 2)
4
IN
(VIDEO/
GAME
1)
5
IN
(CD-R/
TAPE/
MD)
6
(DVD/LD)
2
IN
1
(BD)
IN
2
(CD)
IN
3
(SACD)
IN
4
COAXIAL
1
4
ASSIGNABLE
OPTICAL
1
6
ZONE2
OUT
SOURCE
OUT
ZONE3
/SOURCE
OUT
1
2
3
4
12 V TRIGGER
(DC OUT 12V TOTAL 250 mA MAX)
RS-
232C
VIDEO/
GAME 1
IN
SAT
IN
IN
IN
TUNER
IN
IN
IN
CD-R/
TAPE/
MD
REC
SEL
OUT
CD
SACD
PHONO
TV
IN
BD
IN
DVD/LD
IN
IN
IN
IN
(DVD/LD)
IN
(DVD/LD)
1
1
5
IN
(VIDEO/
GAME
1)
3
IN
(BD)
2
IN
(DVR/VCR 1)
4
IN
(DVR/VCR 2)
5
IN
ZONE2
OUT
DVR/
VCR 2
DVR/
VCR 1
REC SEL
OUT
REC SEL
OUT
IN
REC SEL
OUT
REC SEL
OUT
S-VIDEO
Y
P
B
P
R
LAN (10/100)
IN
iPod
TV
IN
L
R
AUDIO
ASSIGNABLE
OPTICAL
1
6
IN
(TV)
1
ASSIGNABLE
6
1
IN
1
OUT1
(HDMI CTRL)
HDMI
AV OUT
AUDIO
R
L
DIGITAL OUT
HDMI IN
HDMI OUT
SC-LX90
Компонент, оборудованный
HDMI/DVI
Совместимый с HDMI/DVI
монитор или плазменный
телевизор
