Настройка MULTI-ZONE для третьей зоны (ZONE 3)
1

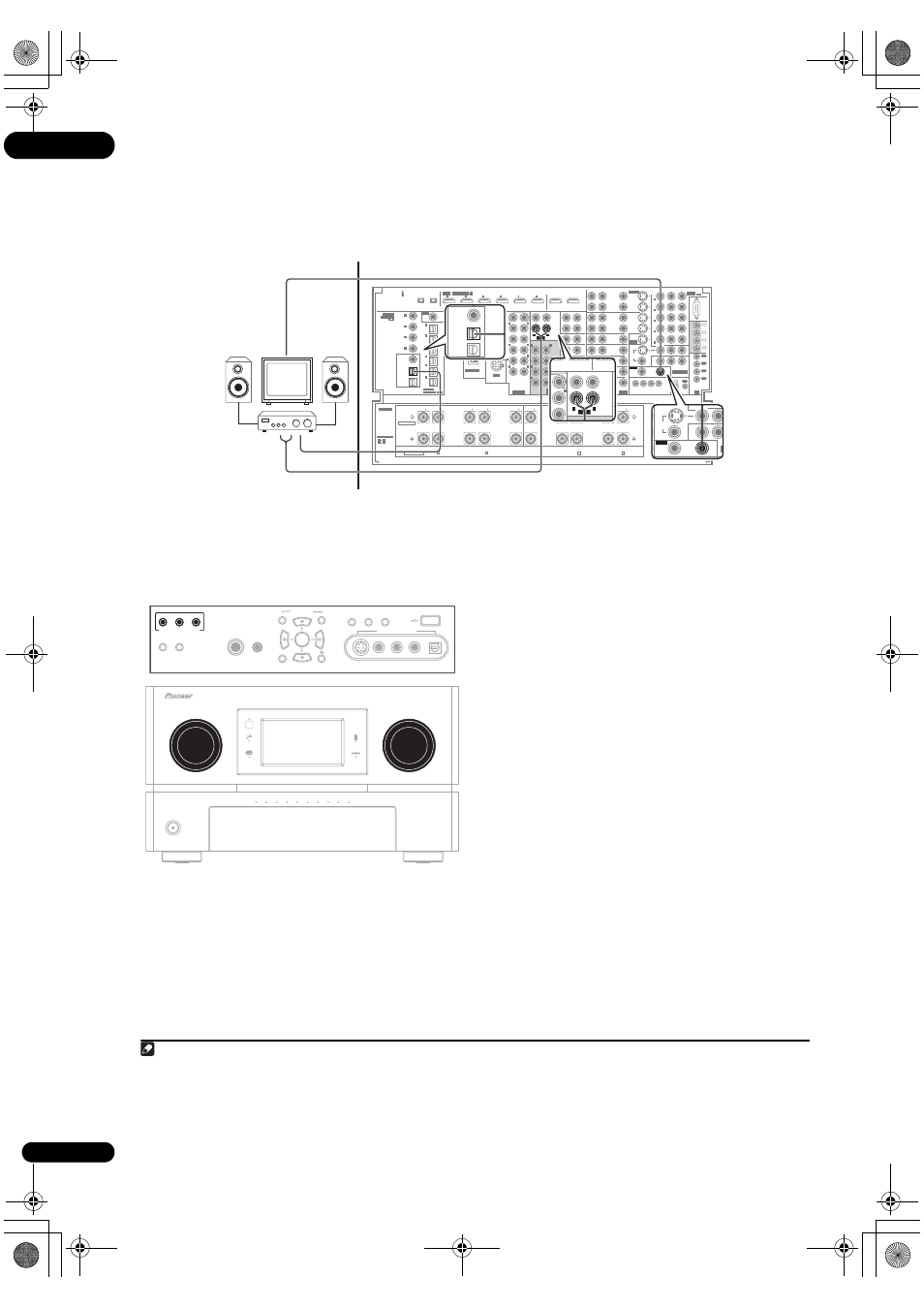

Подключите отдельный усилитель к гнездам
AUDIO ZONE3 OUT
и телевизионный монитор к
гнездам VIDEO ZONE3 OUT на задней стороне
данного усилителя.
2
Подключите отдельный усилитель к
цифровому выходу ZONE3/SOURCE OUT на
задней стороне данного усилителя.
Для данного подключения, усилитель должен иметь
оптический цифровой вход. Это позволит прослушивать
цифровое звучание компонента во второй под-зоне.
Использование органов управления MULTI-ZONE
В следующих шагах, для настройки уровня громкости
под-зоны и выбора источников, используются органы
управления передней панели.
1
См. раздел
Дистанционное управление MULTI-ZONE на стр. 67.
1
Нажмите ZONE2 или ZONE3 и выберите нужную
зону (комнату).
Зона включается и отключается при каждом нажатии
соответствующей кнопки. Можно включить обе зоны.
2
Нажмите CTRL для выбора нужной(ых) под-
зон(ы).
2
При выборе ZONE 2 ON и ZONE 3 ON выше, можно
переключать ZONE 2, ZONE 3 и ZONE 2&3.
• Когда усилитель включен,
3
убедитесь, что любые
операции для под-зоны выполняются, пока на
дисплее отображено ZONE и выбранная(ые) под-
зона(ы). Если это не отображено, это означает, что
органы управления передней панели управляют
только основной зоной.
3
С помощью регулятора INPUT SELECTOR
выберите источник для выбранной зоны.
Например, ZONE 2 CD-R переключает источник,
подключенный ко входам CD-R, на вторую (ZONE 2)
комнату.
4
Для настройки громкости, используйте
регулятор MASTER VOLUME.
Это возможно только при выборе режима управления
громкостью VARIABLE в ZONE Audio Setup на стр. 97.
4
5
По завершению, снова нажмите CTRL для
возврата на органы управления основной зоной.
Также можно нажать кнопку ZONE 2 или ZONE 3 на
передней панели для отключения всех выходов на под-
зону(ы).
5
S400
S400
(AUDIO)
(For LD)
ASSIGNABLE
6
1
ASSIGNABLE
FRONT
FRONT
CENTER
SUR-
ROUND-A
SUR-
ROUND-A
SUR-
ROUND-B
R1
L
R
VIDEO
AUDIO
L
R
AUDIO
L
L
L
R
R
L
R
R
L
L
R
R
L
R
L
R
AUDIO
ZONE3
OUT
ZONE2
OUT
ZONE2
OUT
ZONE3
OUT
MONITOR
OUT
OUT
IN
1
IN
2
IN
3
IN
4
1
OUT
2
OUT
3
OUT
4
IR
CONTROL
COMPONENT
VIDEO
ASSIGN-
ABLE
ASSIGN-
ABLE
VIDEO
IN
OUT
SUB
WOOFER
FRONT
CENTER
1
2
1
2
EXTRA
SUR-
ROUND
(Single)
SUB W.
FRONT
CENTER
SUR-
ROUND
SUR-
ROUND
BACK
SURROUND
BACK
PRE OUT
MULTI CH
IN
IN
1
IN
2
IN
3
IN
4
IN
5
IN
6
OUT1
(HDMI CTRL)
OUT2
HDMI
RF IN
IN
(TV)
1
IN
(SAT)
2
IN
(DVR/
VCR 1)
3
IN
(DVR/
VCR 2)
4
IN
(VIDEO/
GAME
1)
5
IN
(CD-R/
TAPE/
MD)
6
(DVD/LD)
2
IN
1
(BD)
IN
2
(CD)
IN
3
(SACD)
IN
4
COAXIAL
1
4
ASSIGNABLE
SELECTABLE
SELECTABLE
R1
R5
L1
SEE
INSTRUCTION
MANUAL
VOIR LE MODE
D'EMPLOI
4
Ω 16Ω
R2
6
Ω 16Ω
SURROUND
BACK
SUR-
ROUND-B
R3
6
Ω 16Ω
R4
6
Ω 16Ω
R5
6
Ω 16Ω
L5
6
Ω 16Ω
SURROUND
BACK
(Single)
L4
6
Ω 16Ω
L3
6
Ω 16Ω
L2
6
Ω 16Ω
L1
AC IN
4
Ω 16Ω
L5
SPEAKERS
Normal
LOW
HIGH
FRONT
All ch Bi-Amp.
OPTICAL
1
6
ZONE2
OUT
SOURCE
OUT
ZONE3
/SOURCE
OUT
R
LOW
HIGH
SURROUND
LOW
HIGH
CENTER
R
HIGH
LOW
SURROUND L
HIGH
LOW
FRONT
L
1
2
3
4
12 V TRIGGER
(DC OUT 12V TOTAL 250 mA MAX)
RS-
232C
VIDEO/
GAME 1
IN
SAT
IN
IN
IN
AUX
IN
IN
IN
CD-R/
TAPE/
MD
REC
SEL
OUT
CD
SACD
PHONO
TV
IN
BD
IN
DVD/LD
IN
IN
IN
IN
(DVD/LD)
IN
(DVD/LD)
1
1
5
IN
(VIDEO/
GAME
1)
3
IN
(BD)
2
IN
(DVR/VCR 1)
4
IN
(DVR/VCR 2)
5
IN
ZONE2
OUT
DVR/
VCR 2
DVR/
VCR 1
REC SEL
OUT
REC SEL
OUT
IN
REC SEL
OUT
REC SEL
OUT
S-VIDEO
Y
P
B
P
R
LAN (10/100)
IN
iPod
L
R
AUDIO
VIDEO
ZONE3
/SOURCE
OUT
ZONE3
OUT
ZONE3
OUT
DIGITAL IN
AUDIO IN
ZONE3
OUT
ZONE2
OUT
MONITOR
OUT
CO
C
V
VIDEO
12 V TRIGGER
(DVR/VCR 2)
ZONE2
OUT
VIDEO
VCR 1)
IN
(DVR/
VCR 2)
IN
(VIDEO/
GAME
1)
IN
(CD-R/
TAPE/
MD)
ZONE2
OUT
SOURCE
OUT
ZONE3
/SOURCE
OUT
L
L
R
AUDIO
ZONE2
OUT
ZONE3
OUT
1
1
L
R
AUDIO
Основная зона
Вторичная зона (ZONE 3)
Примечание
1 При использовании ZONE 3, требуется установить ZONE 3 / RECSEL Setting в меню ZONE Audio Setup на ZONE 3 (стр. 97).
