Подключение проигрывателя Blu-ray дисков

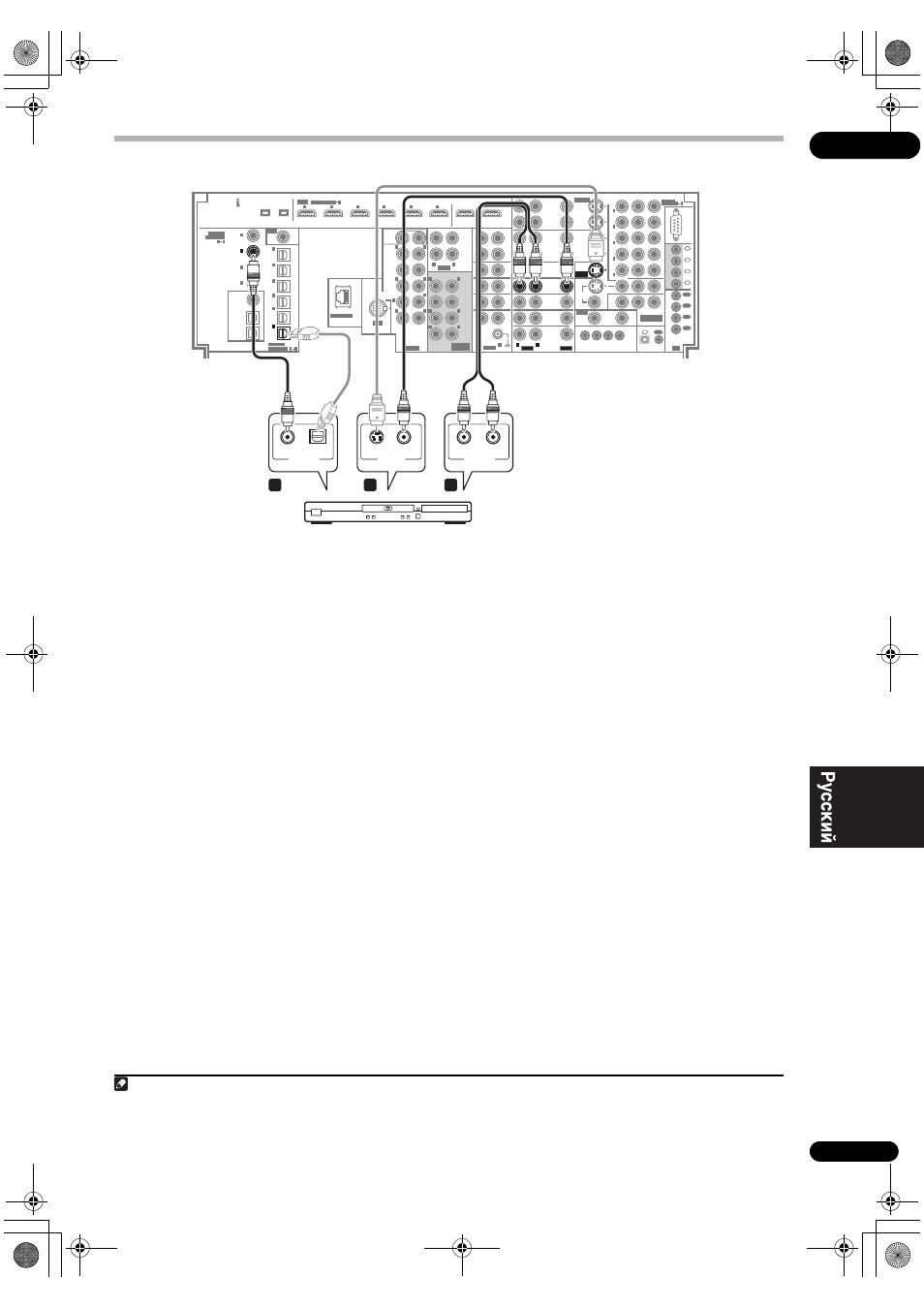

На схеме показана базовая установка данного усилителя
с проигрывателем Blu-ray дисков через S-Video или
композитное видеоподключения. Если на проигрывателе
Blu-ray дисков имеются компонентные видеовходы/
выходы, см. также раздел Использование компонентных
видеогнезд на стр. 24. Если проигрыватель Blu-ray дисков
оборудован многоканальными аналоговыми
аудиовыходами, см. раздел Подключение
многоканальных аналоговых входов на стр. 60.
1
Подключите композитный видеовыход на
проигрывателе Blu-ray дисков к входу BD VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-Video
1
.
2
Подключите цифровой аудиовыход
коаксиального типа
2
на проигрывателе Blu-ray
дисков к входу COAXIAL IN 2 (BD).
Используйте коаксиальный кабель, предназначенный для
цифровых аудиосигналов.
3
Подключите стереофонические аудиовыходы
на проигрывателе Blu-ray дисков ко входам BD
AUDIO.
Подключите с помощью стереофонического кабеля RCA/
гнездо звукоснимателя.
• Если проигрыватель Blu-ray дисков оборудован
многоканальными аналоговыми выходами, взамен
можно соединить их. См. также раздел Подключение
многоканальных аналоговых входов на стр. 60.
