Раздел 7:
Другие подключения
Предупреждение
• Перед тем, как устанавливать или изменять
подключения убедитесь в том, что отключено
питание.
Подключение iPod
Данный усилитель имеет специальный терминал для подключения iPod, который позволяет управлять
воспроизведением аудиоматериала на iPod при помощи органов управления данного усилителя.
1
Если, при
подключении данного усилителя к iPod и установке функции входа на iPod, отображается Error I3, нужно переключить
режим управления iPod данного усилителя. Для этого, следуйте процедуре в Переключение режима управления iPod на
стр. 58 и переключите на Type 2. Теперь можно управлять iPod от данного усилителя.

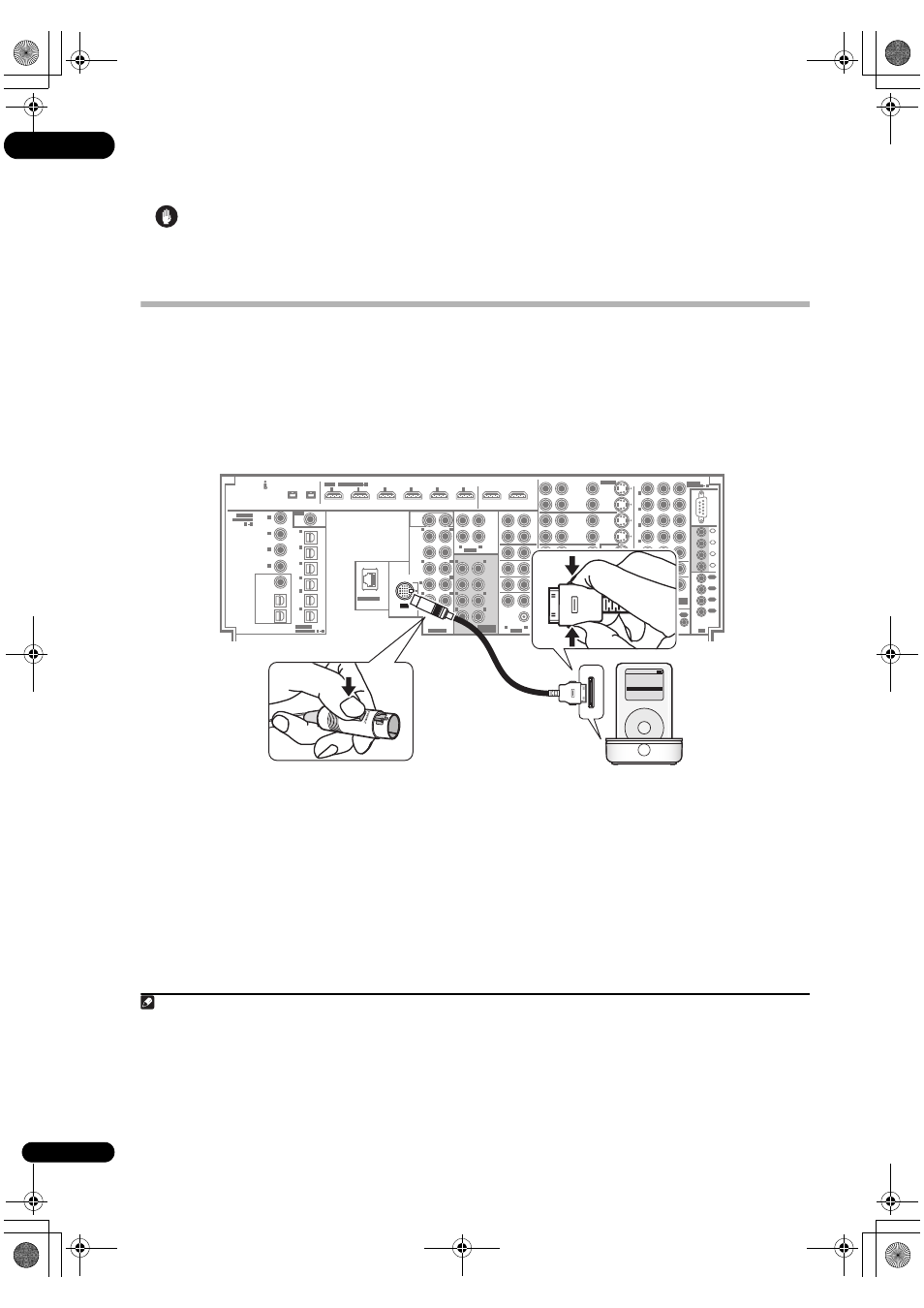

Подключение iPod к усилителю
1
Установите данный усилитель в режим
ожидания, и затем с помощью поставляемого
кабеля управления для iPod
2
,
подключите iPod к
терминалу iPod на задней панели данного
усилителя.
Нажимайте на разъем до щелчка фиксации. Для
отсоединения сожмите разъем (как показано) для
освобождения зажима, затем извлеките его.
2
Включите усилитель и нажмите кнопку
источника приема iPod для переключения
усилителя на устройство iPod.
Во время проверки подключения усилителем и приема
данных от проигрывателя iPod, на переднем ЖК дисплее
отображается индикация Loading.
Примечание
1 • Данная система совместима с переносными устройствами iPod, iPod mini, iPod nano и iPod Photo (четвертое поколение и выше). Однако, совместимость
может зависеть от версии программного обеспечения на iPod. Однако, помните, что для некоторых моделей некоторые функции могут быть ограничены.
• iPod nano второго поколения и до него не могут выводить видеосигналы на внешние компоненты, поэтому на данном усилителе невозможно
воспроизвести изображение от iPod nano.
• При подключении iPod или iPod nano пятого поколения или выше, аудиосигналы от iPod выводятся в цифровом формате (LPCM), что позволяет
воспроизвести более высококачественное звучание.
• Видеоматериал можно воспроизводить на данном усилителе, подключив iPod, совместимый с функцией Video Browse.
S400
S400
