Раздел 4:
Органы управления и индикаторы

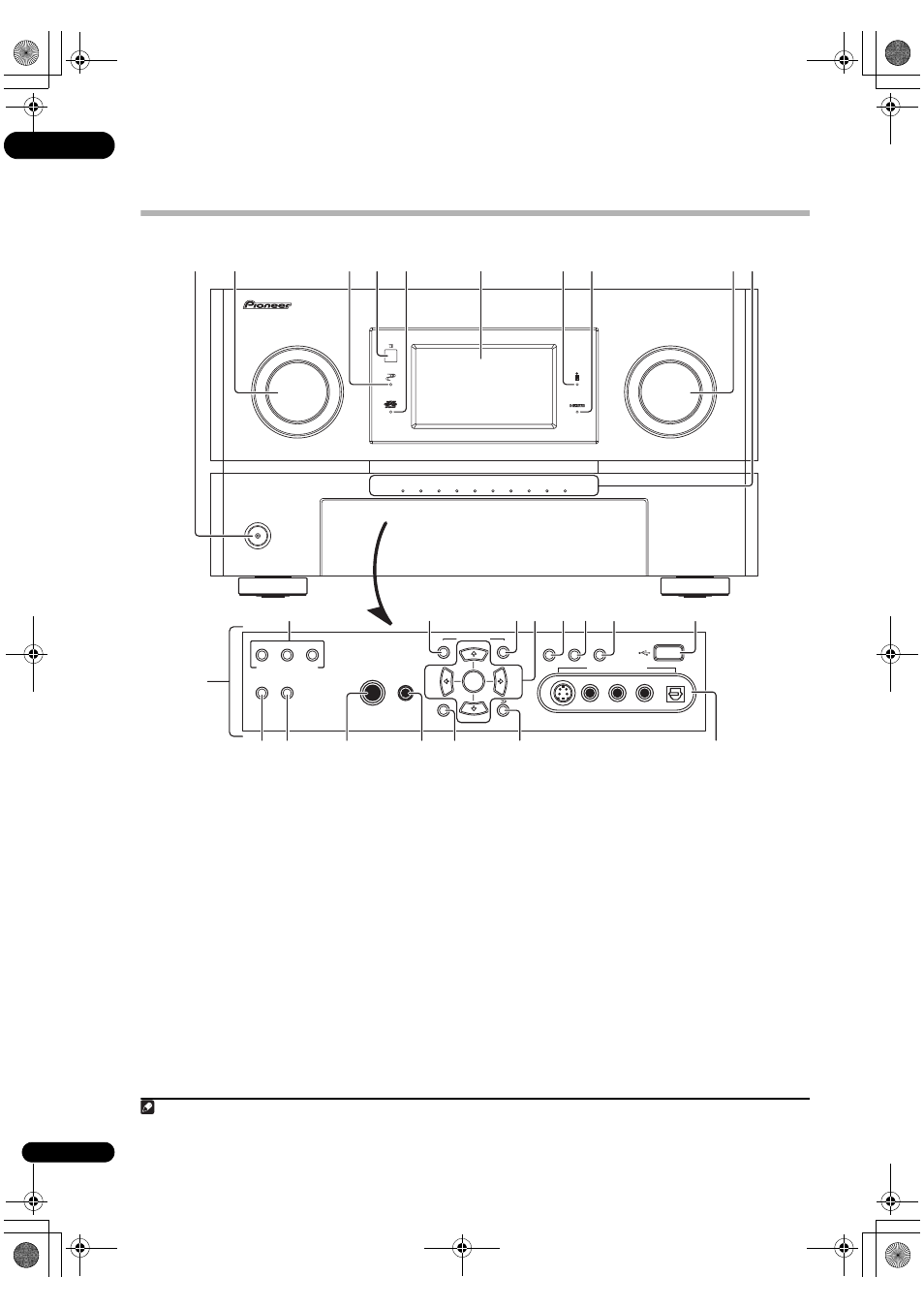

Передняя панель
1
STANDBY/ON
Используется для включения усилителя или его
переключения в режим ожидания. При включении
усилителя высвечивается индикатор питания.
2
Pery
лятор INPUT SELECTOR
Используйте для выбора источника приема.
3
Индикатор PHASE CONTROL
Высвечивается для обозначения выбора режима Phase
Control или Full Band Phase Control (стр. 14).
4
Сенсор ДУ
Принимает сигналы от пульта ДУ (см. раздел Дальность
действия пульта ДУ на стр. 31).
5
Индикатор ADVANCED MCACC
Высвечивается, если выбрана одна из предварительно
заданных настроек MCACC (стр. 37).
1
6
ЖК дисплей
7
Индикатор i.LINK
Высвечивается при выборе компонента, оборудованного
i.LINK-Audio (стр. 58).
8
Индикатор HDMI
Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр. 18).
PHONES
SPEAKERS
AUTO SURROUND
/STREAM DIRECT
STATUS
LCD
VIEW
DIMMER
CTRL
ZONE2
ZONE3
VIDEO/GAME 2 INPUT
DIGITAL IN
S-VIDEO
VIDEO
L
R
AUDIO
MULTI-ZONE CONTROL
MCACC
SETUP MIC
USB
PARAMETER
SETUP
AUDIO
VIDEO
RETURN
ENTER
SC-LX90
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
R1
R2
R3
R4
R5
ACTIVE MONITOR
L5
L4
L3
L2
L1
1
2
13
14 15 16
18
19
17
3
7
5
8
9 10
6
12
4
20
11
21
22
23
24
25
26
Примечание
1 Индикатор МСАСС не высвечивается, когда текущая выбранная предустановленная память МСАСС не была откорректирована с помощью Acoustic
Calibration EQ Professional или когда EQ установлен на OFF в меню AUDIO PARAMETER (см. раздел Настройка аудиоопций на стр. 99).
