О hdmi – Инструкция по эксплуатации Pioneer SC-LX90
Страница 19
03
19
Ru
1

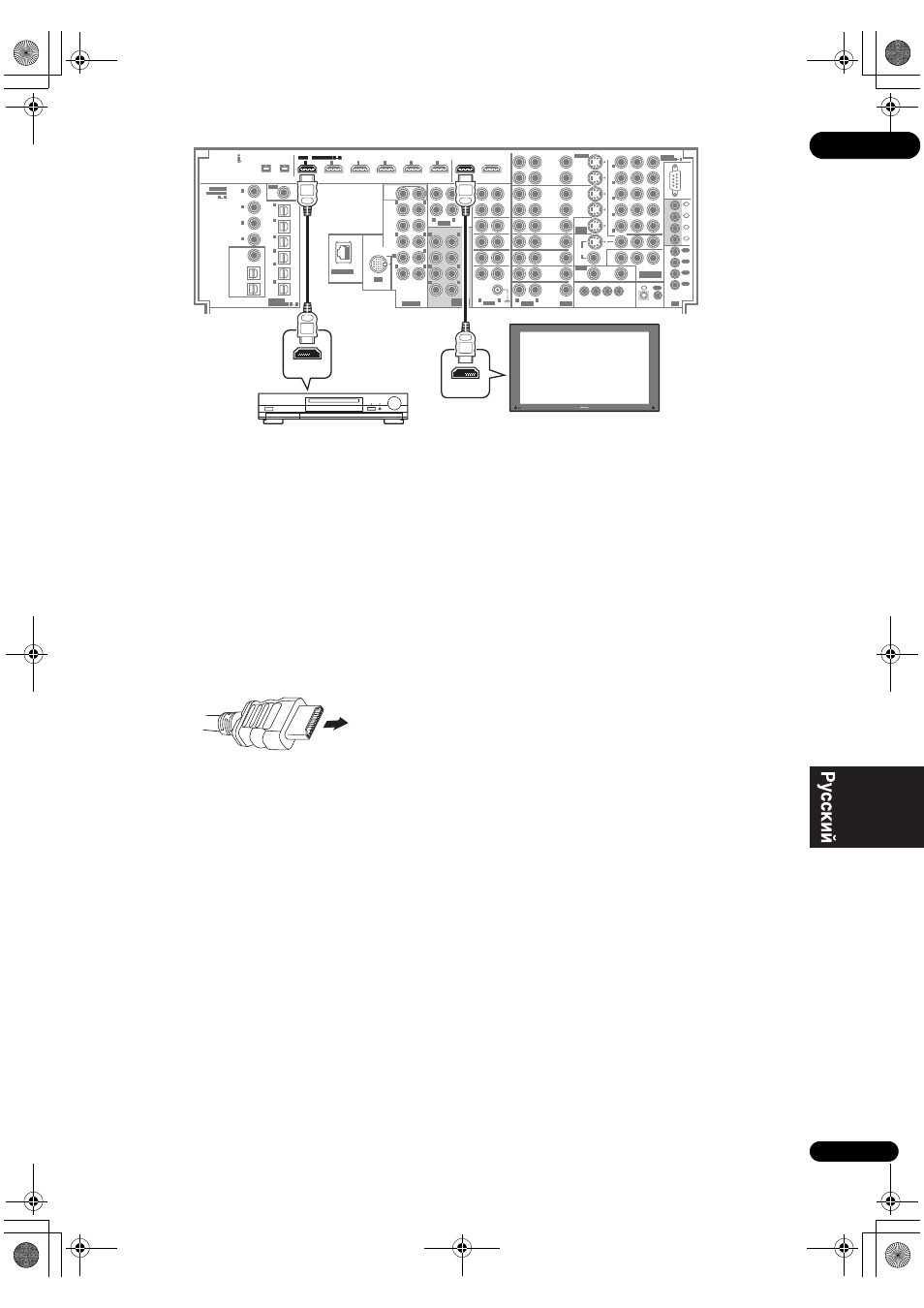

Используйте кабель HDMI для подключения
одного из межкомпонентных соединений HDMI IN
на данном усилителе к выходу HDMI на компоненте
HDMI.
При подключении компонента HDMI, на передней
панели высвечивается индикатор HDMI.
2
Используйте кабель HDMI для подключения
межкомпонентного соединения HDMI OUT на
данном усилителе с межкомпонентным
соединением HDMI на совместимом с HDMI
мониторе.
• При подключении стрелка на разъеме кабеля должна
быть направлена вниз для правильного выравнивания
с разъемом на проигрывателе.
3
С помощью кнопки INPUT SELECT, выберите
вход HDMI, к которому произведено подключение
(
например, HDMI 2).
Данную операцию также можно выполнить с помощью
регулятора INPUT SELECTOR на передней панели, или
повторно нажимая HDMI на пульте ДУ.
• Установите параметр HDMI, как описано в разделе
Настройка аудиоопций на стр. 99, в положение
THROUGH, если необходимо прослушать
аудиовыход HDMI от телевизора или плазменного
телевизора (звучание от данного усилителя
отсутствует).
• Если видеосигнал не появляется на используемом
телевизоре или плазменном телевизоре, попробуйте
отрегулировать настройки разрешения
используемого компонента или дисплея. Учтите, что
некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование
которого невозможно. В таком случае, используйте
аналоговое видеоподключение.
• Прослушивание аудиосигналов HDMI через
цифровые выходные гнезда данного усилителя
невозможно.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать
видео и аудио через одно цифровое подключение и
предназначен для проигрывателей DVD, цифровых
телевизоров, телевизионных приставок и других аудио/
видеоустройств. HDMI разработан с целью объединения
в одной спецификации технологий HDCP (High
Bandwidth Digital Content Protection – защита
широкополосного цифрового содержимого) и DVI
(Digital Visual Interface – цифровой визуальный
интерфейс). HDCP служит для защиты цифрового
содержимого, передаваемого и принимаемого
совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальное
объемное звучание. Функции HDMI включают несжатое
цифровое видео, один разъем (вместо нескольких кабелей
и соединителей), и связь между аудиовизуальным
источником и аудиовизуальными устройствами как
цифровые телевизоры.
HDMI, логотип HDMI и High-Definition Multimedia
Interface являются торговыми марками или
зарегистрированными торговыми марками HDMI
Licensing LLC.
