Раздел 3:
Подключение оборудования
Данный усилитель обладает различными возможностями подключения, но это не так сложно, как может показаться. На
этой странице описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

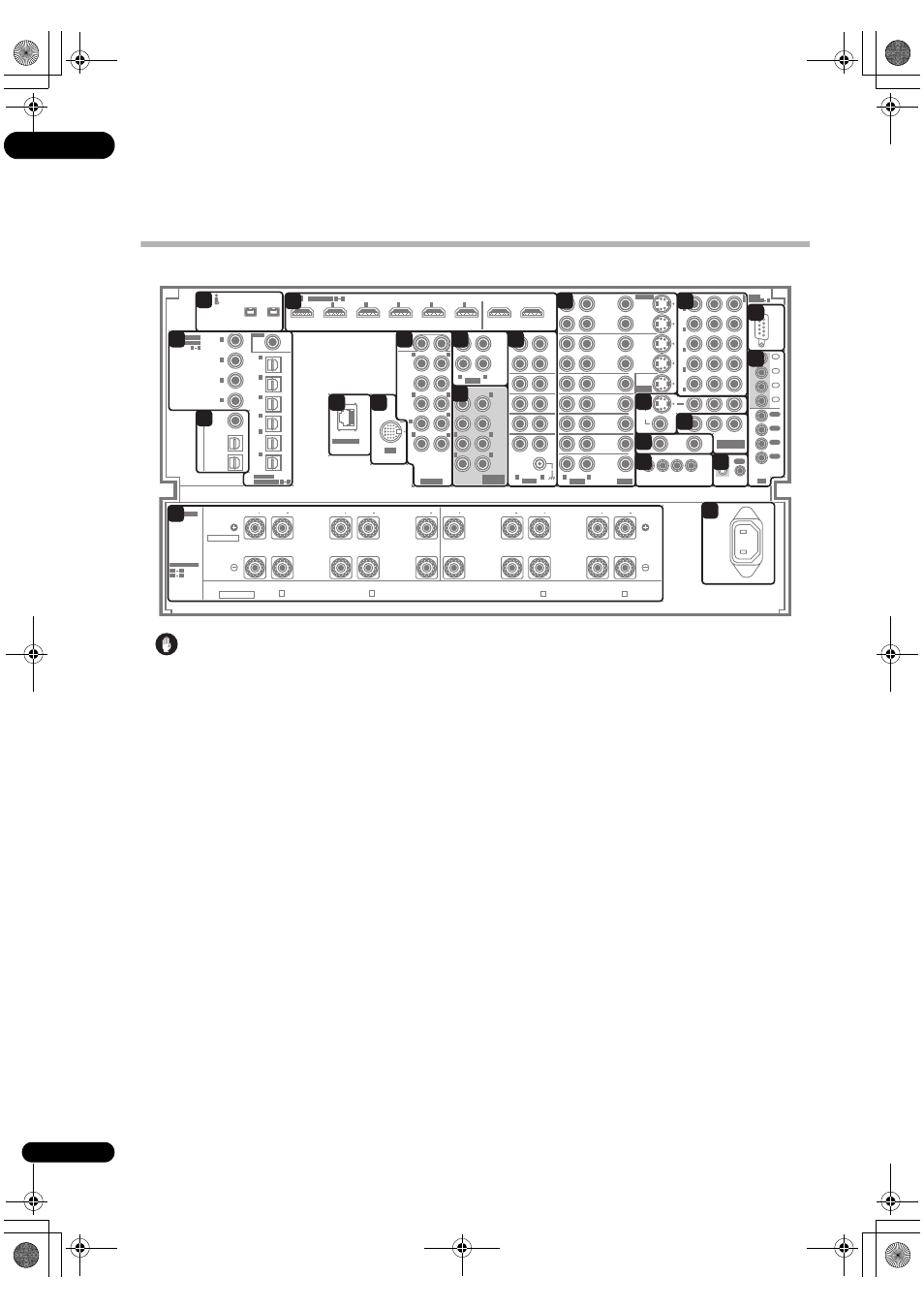

Задняя панель
Предупреждение
• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
электророзетки. Включение должно быть последним
шагом.
1
Разъемы S-400 i.LINK (2 шт.)
Используйте для подключения других аудиоустройств
i.LINK для многоканального цифрового аудиовхода/
выхода с высоким разрешением.
См. раздел Использование интерфейса i.LINK на
стр. 58.
2
Оптический и коаксиальный цифровые
аудиовходы (10 шт.)
Используйте для цифровых аудиоисточников, включая
проигрыватели/рекордеры DVD, цифровые спутниковые
ресиверы, проигрыватели CD, др. Имеется также гнездо
RF IN для подключения проигрывателя LD с выходом
2 RF.
Для получения сведений о назначении входов см.
также раздел Меню Input Setup на стр. 94.
3
Оптический и коаксиальный цифровые
аудиовыходы (3 шт.)
Используйте для записи на рекордер CD или MiniDisc.
См. раздел Подключение цифровых аудиоисточников
на стр. 25.
Данные гнезда также используются для подключений
MULTI-ZONE.
См. раздел Прослушивание MULTI-ZONE на стр. 64.
4
Разъемы HDMI (8 шт.)
Множественные входы и два выхода для
высококачественного аудио/видеоподключения с
устройствами, совместимыми с HDMI.
См. раздел Подключение с помощью HDMI на стр. 18.
См. раздел Переключение выхода HDMI на стр. 103.
5
Терминал LAN (10/100)
См. раздел Воспроизведение источников HOME
MEDIA GALLERY на стр. 71.
6
Терминал входа iPod
Используйте для подключения Apple iPod в качестве
аудио или видеоисточника.
См. раздел Подключение iPod на стр. 56.
7
Многоканальные выходы для
предварительных усилителей
Используйте для подключения отдельных усилителей
для переднего, центрального каналов, каналов объемного
звучания, заднего объемного звучания и низкочастотного
громкоговорителя.
См. раздел Подключение дополнительных усилителей
на стр. 63 (для получения информации о подключении
активного низкочастотного громкоговорителя также см.
раздел Установка акустической системы на стр. 27).
8
Аудиовыходы MULTI-ZONE
Используйте для подключения второго или третьего
усилителя в другой комнате.
См. раздел Прослушивание MULTI-ZONE на стр. 64.
