Использование данного усилителя с
плазменным телевизором Pioneer
При наличии плазменного телевизора Pioneer для его
подключения данному устройству можно использовать
кабель SR+
1
. В результате можно будет пользоваться
различными удобными функциями, такими как
автоматическое переключение видеовхода плазменного
телевизора при смене входного сигнала.
2
Важное предупреждение
• Функции SR+ недоступны при установке HDMI
Control (Управление HDMI) на ON. Убедитесь, что
HDMI Control установлен на OFF, при использовании
функций SR+ (стр. 92).
• Если плазменный телевизор Pioneer подключен с
помощью кабеля SR+, то для управления функциями
усилителя потребуется направить пульт ДУ на сенсор
ДУ плазменного телевизора. В таком случае, если
плазменный телевизор будет отключен, то управлять
усилителем от пульта ДУ будет невозможно.
• Прежде чем можно будет использовать
дополнительные функции SR+, необходимо сделать
несколько настроек на усилителе. Для получения
более подробных инструкций см. разделы Меню Input
Setup на стр. 94 и Параметры настройки SR+ для
плазменных телевизоров Pioneer на стр. 97.
•

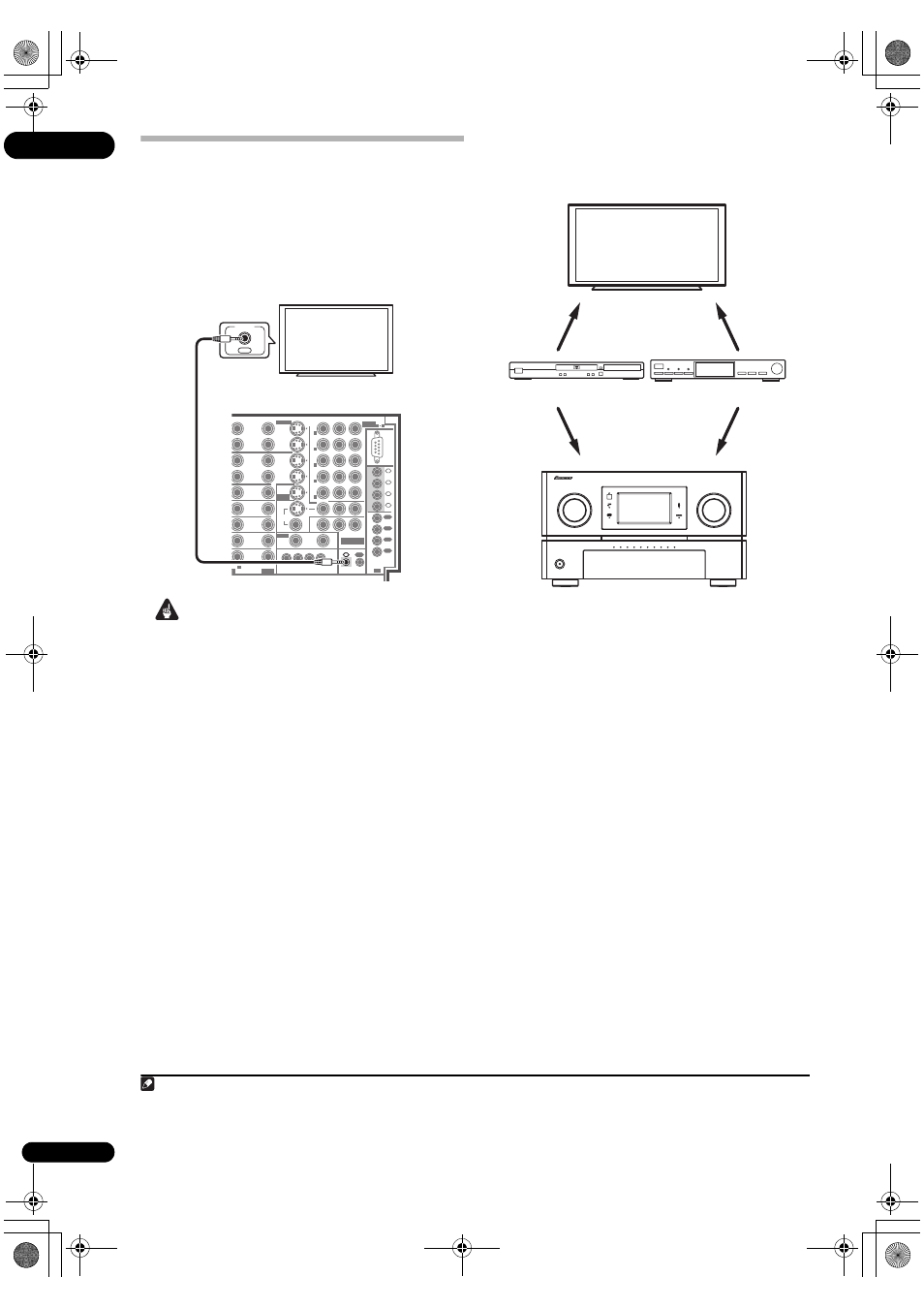

С помощью миниразъемного кабеля SR+ с 3
кольцами, подключите гнездо CONTROL IN
данного усилителя к гнезду CONTROL OUT
плазменного телевизора.
Для оптимального использования функций SR+ следует
подключить компоненты-источники сигнала
(проигрыватель DVD и т.д.) немного иначе по сравнению
с тем, как описано в данном разделе. Подключите
видеовыходы каждого компонента непосредственно к
плазменному телевизору, а аудиовыходы (аналоговые и/
или цифровые) – к данному усилителю.
Примечание
1 Кабель SR+ c 3 кольцами от Pioneer продается отдельно по номеру детали ADE7095. Для получения дополнительной информации о приобретении кабеля
SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать отдельно продающийся мини-разъем для головных телефонов с
3 кольцами).
2 Данный усилитель совместим со всеми плазменными телевизорами Pioneer, оснащенными системой SR+, выпускаемыми с 2003 года.
L
VIDEO
O
ZONE3
OUT
ZONE2
OUT
MONITOR
OUT
OUT
IN
1
IN
2
IN
3
IN
4
1
OUT
2
OUT
3
OUT
4
IR
CONTROL
COMPONENT
VIDEO
ASSIGN-
ABLE
ASSIGN-
ABLE
VIDEO
IN
OUT
1
2
3
4
12 V TRIGGER
(DC OUT 12V TOTAL 250 mA MAX)
RS-
232C
VIDEO/
GAME 1
IN
SAT
IN
TV
IN
BD
IN
DVD/LD
IN
IN
IN
IN
(DVD/LD)
IN
(DVD/LD)
1
1
5
IN
(VIDEO/
GAME
1)
3
IN
(BD)
2
IN
(DVR/VCR 1)
4
IN
(DVR/VCR 2)
5
IN
ZONE2
OUT
DVR/
VCR 2
DVR/
VCR 1
REC SEL
OUT
REC SEL
OUT
IN
REC SEL
OUT
REC SEL
OUT
S-VIDEO
Y
P
B
P
R
CONTROL
IN
OUT
CONTROL
Плазменный телевизор
Pioneer
SC-LX90
MASTER
VOLUME
STANDBY/ON
INPUT
SELECTOR
R1
R2
R3
R4
R5
ACTIVE MONITOR
L5
L4
L3
L2
L1
VIDEO
INPUT 1
VIDEO
INPUT 2
SAT
AUDIO IN
DVD/LD
AUDIO IN
Плазменный телевизор
Pioneer
Данный усилитель
Проигрыватель DVD
Спутниковый ресивер, др.
