Pioneer SC-LX90 - Инструкция (Страница 10)

02
10
Ru

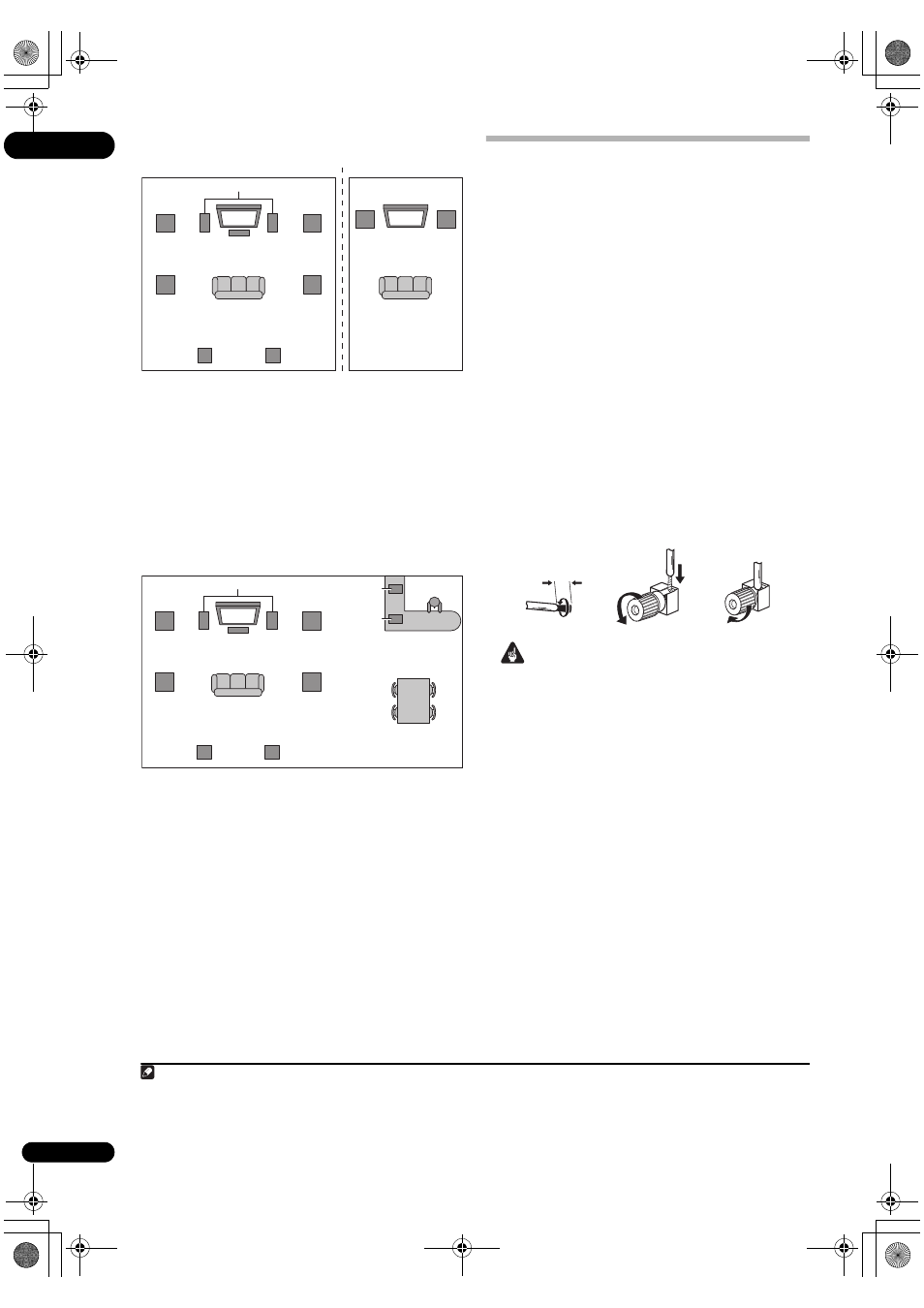

Подключения 7.2-каналов + Зона 2
Особенности: Воспроизведение до 7.2-каналов в
основной зоне с воспроизведением другого устройства в
Зоне 2.
Используемые громкоговорители: Всего 9 (4
передних, 1 центральный, 2 объемного звучания, 2
заднего объемного звучания)
Подходящие комнаты для прослушивания: При
наличии двух комнат для прослушивания
Настройка выхода: 7.2ch + ZONE 2
Подключения 7.2-каналов + громкоговоритель В
Особенности: Воспроизведение до 7.2-каналов в
обычной комнате для прослушивания плюс
стереофоническое воспроизведение одинакового
источника в другой комнате (например, на кухне). Более
того, можно использовать другие передние
громкоговорители для кинофильмов (многоканальное
воспроизведение) и музыки (стереофоническое
воспроизведение).
Используемые громкоговорители: Всего 9 (4
передних, 1 центральный, 2 объемного звучания, 2
заднего объемного звучания)
Подходящие комнаты для прослушивания: При
наличии основной комнаты для прослушивания + кухни,
др.
Настройка выхода: 7.2ch + Speaker B
Расположение и подключение
громкоговорителей
Подробнее о схеме расположения громкоговорителей,
см. раздел Выбор шаблона схемы размещения
громкоговорителей/использования на стр. 9.
Рекомендуется расположить громкоговорители до их
подключения. В соответствии с выбранным шаблоном
схемы расположения громкоговорителей/использования,
используйте один из пяти примеров подключений ниже.
1
Для выполнения подключений, используйте отдельно
продающиеся кабели громкоговорителей.
Подключение зачищенным проводом
Убедитесь в том, что кабель громкоговорителя, который
вы собираетесь использовать, подготовлен
соответствующим образом, и с обоих его концов на 10 мм
удалена изоляция, а оголенные жилы провода скручены
(рис. A).
Для подключения терминала, ослабьте терминал на
несколько оборотов до появления пространства,
достаточного для того, чтобы вставить в него оголенный
провод (рис. Б). Вставив провод, затяните терминал,
чтобы провод был надежно зажат (рис. В).
Важное предупреждение
• Перед подключением оборудования, убедитесь, что
питание отключено и силовые кабели отсоединены от
розеток.
Основная зона
Низкочастотный громкоговоритель
Телевизор
Центральный (C) Передний
правый (R)
Передний
левый (L)
Левый объемного
звучания (SL)
Правый объемного
звучания (SR)
Левый задний объемного
звучания (SBL)
Правый задний объемного
звучания (SBR)
Зона 2
Телевизор
Передний
правый (R)
Передний
левый (L)
Низкочастотный громкоговоритель
Телевизор
Центральный
(C)
Передний
правый (R)
Передний
левый (L)
Левый объемного
звучания (SL)
Правый объемного
звучания (SR)
Левый задний объемного
звучания (SBL)
Правый задний объемного
звучания (SBR)
Громкоговоритель
B
Громкоговоритель
B
Примечание
1 • Можно использовать громкоговорители с номинальным импедансом между 6 Ω и 16 Ω (или между 4 Ω и 16 Ω для терминалов R1/L1).
• Подключение каждого громкоговорителя к усилителю предусматривает подключение к положительному (+) и отрицательному (–) терминалам.
Убедитесь в том, что они совпадают с терминалами на самих громкоговорителях.
• Оголенные концы провода громкоговорителя должны быть обязательно скручены и полностью вставлены в терминал громкоговорителя. В случае
прикосновения оголенного провода громкоговорителя к задней панели питание в качестве меры предосторожности может отключиться.
(рис. A) (рис. Б) (рис. В)
10 мм
