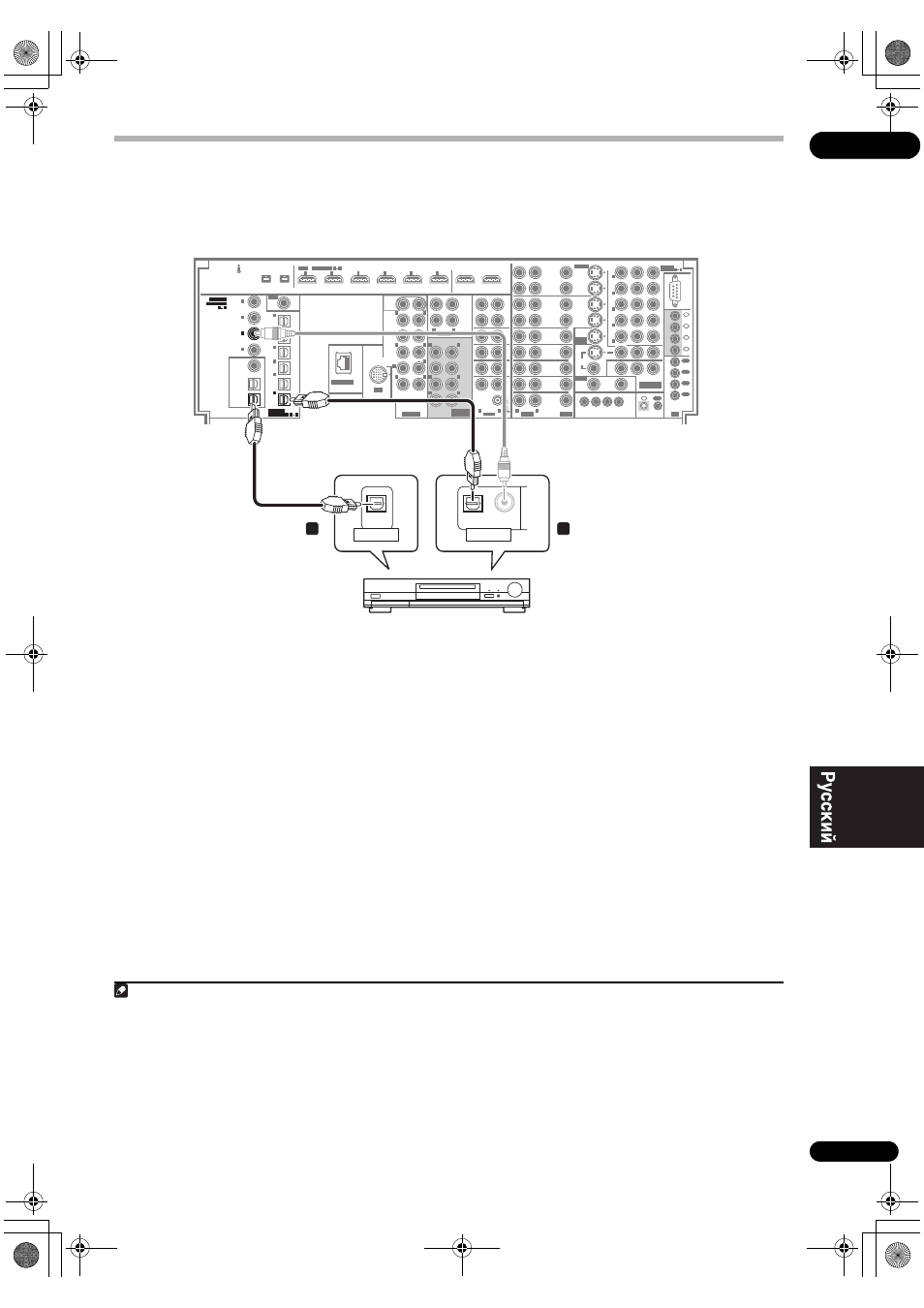

Подключение цифровых аудиоисточников
Данный усилитель оснащен цифровыми входами и выходами, что позволяет подключать к нему цифровые
аудиокомпоненты как для воспроизведения, так и для создания цифровых записей.
Большинство аналоговых компонентов также имеют возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение аналоговых аудиоисточников на стр. 26.
1
Подключите цифровой аудиовыход
оптического типа
1
цифрового компонента к входу
OPTICAL IN 6 (CD-R/TAPE/MD).
Для подключения используйте оптический кабель.
2
Для подключения записывающего
оборудования, подключите один из выходов
оптического типа DIGITAL к цифровому входу на
рекордере.
Для подключения SOURCE OUT или ZONE3/SOURCE
OUT, используйте оптический кабель.
2
О декодере WMA9 Pro
Это устройство имеет встроенный декодер Windows
Media™ Audio 9 Professional
3
(WMA9 Pro), поэтому
возможно воспроизведение аудиосигнала с
кодированием WMA9 Pro при помощи коаксиального или
оптического цифрового подключения при подключении к
проигрывателю, совместимому с WMA9 Pro. Однако
подключенный ПК, проигрыватель DVD, приставка и т.д.
должны выводить аудиосигнал в формате WMA9 Pro
через коаксиальный или оптический цифровой выход.
S400
S400
(AUDIO)
(For LD)
ASSIGNABLE
6
1
ASSIGNABLE
L
R
VIDEO
AUDIO
L
R
AUDIO
L
L
L
R
R
L
R
R
L
L
R
R
L
R
L
R
AUDIO
ZONE3
OUT
ZONE2
OUT
ZONE2
OUT
ZONE3
OUT
MONITOR
OUT
OUT
IN
1
IN
2
IN
3
IN
4
1
OUT
2
OUT
3
OUT
4
IR
CONTROL
COMPONENT
VIDEO
ASSIGN-
ABLE
ASSIGN-
ABLE
VIDEO
IN
OUT
SUB
WOOFER
FRONT
CENTER
1
2
1
2
EXTRA
SUR-
ROUND
(Single)
SUB W.
FRONT
CENTER
SUR-
ROUND
SUR-
ROUND
BACK
SURROUND
BACK
PRE OUT
MULTI CH
IN
IN
1
IN
2
IN
3
IN
4
IN
5
IN
6
OUT1
(HDMI CTRL)
OUT2
HDMI
RF IN
IN
(TV)
1
IN
(SAT)
2
IN
(DVR/
VCR 1)
3
IN
(DVR/
VCR 2)
4
IN
(VIDEO/
GAME
1)
5
IN
(CD-R/
TAPE/
MD)
6
(DVD/LD)
2
IN
1
(BD)
IN
2
(CD)
IN
3
(SACD)
IN
4
COAXIAL
1
4
ASSIGNABLE
OPTICAL
1
6
ZONE2
OUT
SOURCE
OUT
ZONE3
/SOURCE
OUT
1
2
3
4
12 V TRIGGER
(DC OUT 12V TOTAL 250 mA MAX)
RS-
232C
VIDEO/
GAME 1
IN
SAT
IN
IN
IN
TUNER
IN
IN
IN
CD-R/
TAPE/
MD
REC
SEL
OUT
CD
SACD
PHONO
TV
IN
BD
IN
DVD/LD
IN
IN
IN
IN
(DVD/LD)
IN
(DVD/LD)
1
1
5
IN
(VIDEO/
GAME
1)
3
IN
(BD)
2
IN
(DVR/VCR 1)
4
IN
(DVR/VCR 2)
5
IN
ZONE2
OUT
DVR/
VCR 2
DVR/
VCR 1
REC SEL
OUT
REC SEL
OUT
IN
REC SEL
OUT
REC SEL
OUT
S-VIDEO
Y
P
B
P
R
LAN (10/100)
IN
iPod
ASSIGNABLE
OPTICAL
1
6
SOURCE
OUT
(CD)
IN
3
IN
(CD-R/
TAPE/
MD)
6
ASSIGNABLE
COAXIAL
1
4
OPTICAL
COAXIAL
DIGITAL OUT
OPTICAL
DIGITAL IN
1
2
SC-LX90
CD-R, MD, DAT, др.
Примечание
1 • Если на цифровом компоненте имеется только коаксиальный цифровой выход, его можно подключить к одному из коаксиальных входов на данном
усилителе через коаксиальный кабель. При настройке усилителя потребуется указать усилителю, к какому его входу подключен компонент (см. также
раздел Меню Input Setup на стр. 94).
• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам на данном усилителе. Эти входы можно
назначить при настройке усилителя (см. также раздел Меню Input Setup на стр. 94).
2 • Нужно включить ZONE 3 ON в Использование органов управления MULTI-ZONE на стр. 66 для прослушивания аудиосигналов от DIGITAL OUT1.
• Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников на стр. 26.
3 • Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Майкрософт в США
и/или других странах.
• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звучанием. Учтите, что частота дискретизации
источников формата WMA9 Pro 96 кГц снижается до 48 кГц.
