07
63
Ru
Предупреждение
• Большинство громкоговорителей с терминалами
High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При
двухканальном усилении громкоговорителей данные
пластины необходимо удалить во избежание
серьезных повреждений усилителя. Для получения
дополнительной информации см. руководство для
громкоговорителя.
• Если используемые громкоговорители имеют
съемный разделительный фильтр, убедитесь в том,
что при подключении двухканального усиления он не
снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение
громкоговорителей
Двухпроводное подключение выполняется в основном по
тем же причинам, что и для двухканального усиления, но
также позволяет устранить помехи, вносимые проводами,
что воспроизводит более высокое качество звучания. Для
этого используемые громкоговорители также должны
иметь возможность двухпроводного подключения (иметь
отдельные терминалы для высоких и низких частот).
• Для двухпроводного подключения
громкоговорителя, подключите два кабеля
громкоговорителя к терминалу громкоговорителя
на усилителе.
Предупреждение
• Убедитесь в том, что при двухпроводном
подключении используются параллельные (а не
последовательные, что бывает довольно редко)
подключения.
• Не подключайте различные громкоговорители к
одному и тому же терминалу таким образом.

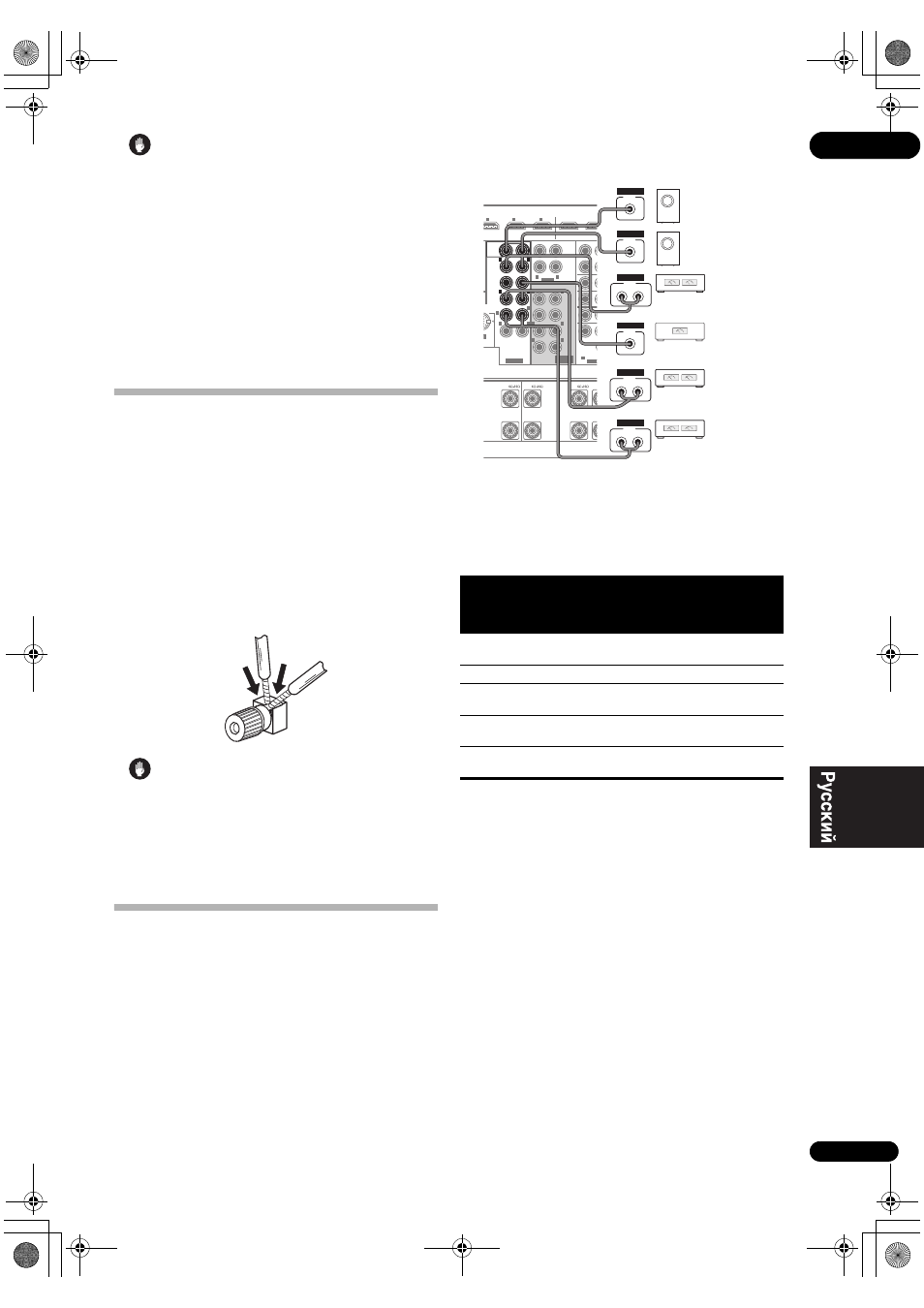

Подключение дополнительных
усилителей
Мощности данного усилителя более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому
каналу системы при помощи выходов предварительного
усилителя. Для подключения усилителей для подъема
мощности громкоговорителей, выполните подключения,
показанные ниже.
• Перед выполнением или изменением схем
подключений отключите кабель питания от розетки
переменного тока.
• Звучание, поступающее через терминалы PREOUT
SURROUND BACK и PREOUT EXTRA, будет
зависеть от его конфигурации Настройка выхода
громкоговорителя на стр. 43. Уделяйте внимание
этому при подключении другого усилителя
мощности, др.
• Можно использовать дополнительный усилитель как
на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном
громкоговорителе. В этом случае подключите
усилитель только к левому (L (Single)) терминалу.
• Чтобы было слышно только усиленное звучание,
переключите акустическую систему на OFF, или
просто отсоедините все громкоговорители,
подключенные непосредственно к усилителю.
• Если низкочастотный громкоговоритель не
используется, установите настройку передних
громкоговорителей (см. раздел Настройка
громкоговорителей на стр. 52) на большие
громкоговорители.
Настройка
выхода
громкоговор
ителя Звучание выводится
от терминалов
PREOUT SURROUND
BACK Звучание выводится
от терминалов
PREOUT EXTRA
Normal Звучание заднего канала
объемного звучания Звучание канала
объемного звучания В
All CH Bi-Amp Отсутствует Отсутствует
Front Bi-Amp Звучание заднего канала
объемного звучания Отсутствует
7.2ch + ZONE 2 Звучание заднего канала
объемного звучания Отсутствует
7.2ch +
Speaker B Звучание заднего канала
объемного звучания Микшированное
2-канальное звучание
CENTER
R AUDIO
L
L
L
R
R
L R
R
L
L
R
R
L R
L R
AUDIO
ZONE2 OUT
ZONE3 OUT
SUB
WOOFER
FRONT
CENTER
1 2
1 2
EXTRA
SUR- ROUND
(Single) SUB W.
FRONT
CENTER
SUR- ROUND
SUR- ROUND BACK
SURROUND
BACK
PRE OUT MULTI CH IN
N 4 IN 5 IN 6 OUT1
(HDMI CTRL) OUT2
D
K
R5 L5
SURROUND
BACK
(Single)
L4 L3
LOW HIGH
CENTER
HIGH
SURROUN
d
SUB
WOOFER
FRONT
CENTER
1 2
SUR- ROUND
SURROUND
BACK (Single)
1 2
L R
L R
INPUT
L R
ANALOG
INPUT
L R
ANALOG
INPUT
L R
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
ANALOG
Активный
низкочастотный
громкоговоритель 2
Активный
низкочастотный
громкоговоритель 1
Усилитель переднего
канала
Усилитель центрального
канала (моно)
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
SC-LX90
