Подключение телевизора и проигрывателя дисков DVD

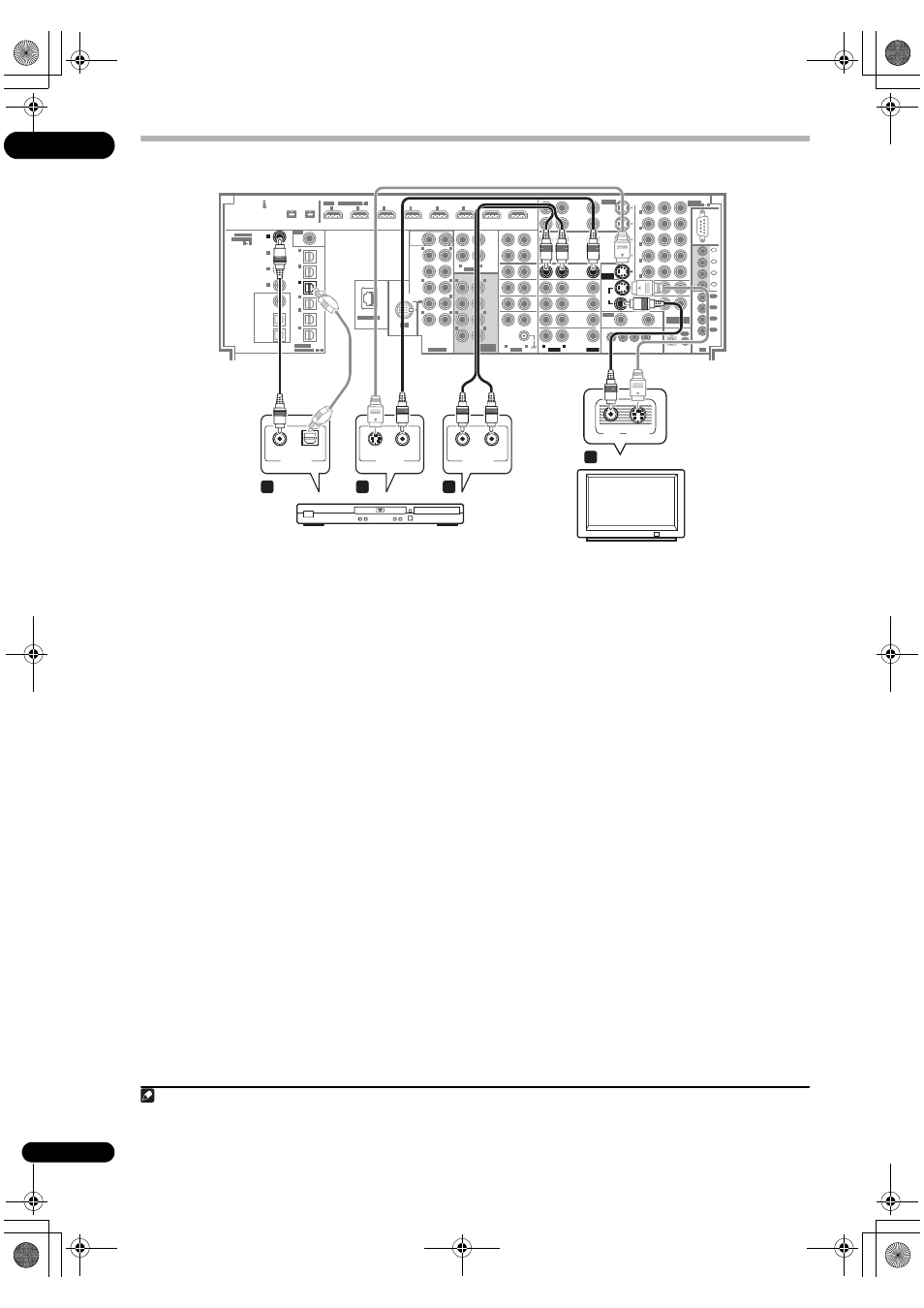

На схеме показана базовая установка данного усилителя
с телевизором и проигрывателем DVD через S-Video или
композитное видеоподключения. Различные телевизоры
и проигрыватели дисков DVD могут предлагать
различные возможности подключения. Если
используемый телевизор/или проигрыватель дисков DVD
имеет компонентные видеовходы и выходы, см. также
раздел Использование компонентных видеогнезд на
стр. 24. Если в используемом проигрывателе дисков DVD
предусмотрены многоканальные аудиовыходы, см.
раздел Подключение многоканальных аналоговых входов
на стр. 60.
1
Подключите видеогнездо MONITOR OUT к
видеовходу телевизора.
Для подключения к композитному видеогнезду,
используйте стандартный видеокабель для RCA/гнездо
звукоснимателя, или для получения высококачественный
видесигналов, подключите к гнезду S-Video через S-
Video кабель.
2
Подключите выход композитного видео или
S-Video
проигрывателя DVD к входу DVD/LD VIDEO
или DVD/LD S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-Video.
3
Подключите цифровой аудиовыход
коаксиального типа
1
проигрывателя DVD к входу
COAXIAL IN 1 (DVD/LD)
этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифровых аудиосигналов.
4
Подключите стереофонические аудиовыходы
на проигрывателе DVD ко входам DVD/LD AUDIO.
Подключите с помощью стереофонического кабеля RCA/
гнездо звукоснимателя.
• Если на используемом проигрывателе дисков DVD
имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. также раздел
Подключение многоканальных аналоговых входов на
стр. 60.
5
Если компонентом-источником является
проигрыватель LD с цифровым аудиовыходом
2 RF,
подключите его к входу RF IN на данном
усилителе.
Для обеспечения совместимости со всеми лазерными
дисками, подключите одновременно выходы PCM и
2 RF от проигрывателя LD.
• Для подключения 2 RF, используйте коаксиальный
кабель, предназначенный для цифровых
аудиосигналов.
• При настройке усилителя, может потребоваться
назначить цифровой вход RF IN (см. также раздел
Меню Input Setup на стр. 94).
S400
S400
(AUDIO)
(For LD)
ASSIGNABLE
6
1
ASSIGNABLE
L
R
VIDEO
AUDIO
L
R
AUDIO
L
L
L
R
R
L
R
R
L
L
R
R
L
R
L
R
AUDIO
ZONE3
OUT
ZONE2
OUT
ZONE2
OUT
ZONE3
OUT
MONITOR
OUT
OUT
IN
1
IN
2
IN
3
IN
4
1
OUT
2
OUT
3
OUT
4
IR
CONTROL
COMPONENT
VIDEO
ASSIGN-
ABLE
ASSIGN-
ABLE
VIDEO
IN
OUT
SUB
WOOFER
FRONT
CENTER
1
2
1
2
EXTRA
SUR-
ROUND
(Single)
SUB W.
FRONT
CENTER
SUR-
ROUND
SUR-
ROUND
BACK
SURROUND
BACK
PRE OUT
MULTI CH
IN
IN
1
IN
2
IN
3
IN
4
IN
5
IN
6
OUT1
(HDMI CTRL)
OUT2
HDMI
RF IN
IN
(TV)
1
IN
(SAT)
2
IN
(DVR/
VCR 1)
3
IN
(DVR/
VCR 2)
4
IN
(VIDEO/
GAME
1)
5
IN
(CD-R/
TAPE/
MD)
6
(DVD/LD)
2
IN
1
(BD)
IN
2
(CD)
IN
3
(SACD)
IN
4
COAXIAL
1
4
ASSIGNABLE
OPTICAL
1
6
ZONE2
OUT
SOURCE
OUT
ZONE3
/SOURCE
OUT
1
2
3
4
12 V TRIGGER
(DC OUT 12V TOTAL 250 mA MAX)
RS-
232C
VIDEO/
GAME 1
IN
SAT
IN
IN
IN
TUNER
IN
IN
IN
CD-R/
TAPE/
MD
REC
SEL
OUT
CD
SACD
PHONO
TV
IN
BD
IN
DVD/LD
IN
IN
IN
IN
(DVD/LD)
IN
(DVD/LD)
1
1
5
IN
(VIDEO/
GAME
1)
3
IN
(BD)
2
IN
(DVR/VCR 1)
4
IN
(DVR/VCR 2)
5
IN
ZONE2
OUT
DVR/
VCR 2
DVR/
VCR 1
REC SEL
OUT
REC SEL
OUT
IN
REC SEL
OUT
REC SEL
OUT
S-VIDEO
Y
P
B
P
R
LAN (10/100)
IN
iPod
DVD/LD
IN
ASSIGN-
ABLE
IN
(DVD/LD)
MONITOR
OUT
(DVD/LD)
IN
1
IN
(DVR/
VCR 1)
3
L
R
VIDEO
AUDIO
VIDEO
IN
S-VIDEO
IN
S-VIDEO
OPTICAL
DIGITAL OUT
VIDEO OUT
COAXIAL
AUDIO
R
L
ANALOG OUT
1
3
2
4
SC-LX90
Проигрыватель DVD
Телевизор
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов на данном усилителе через
оптический кабель. При настройке усилителя потребуется указать усилителю, к какому его входу подключен проигрыватель (см. раздел Меню Input Setup
на стр. 94).
