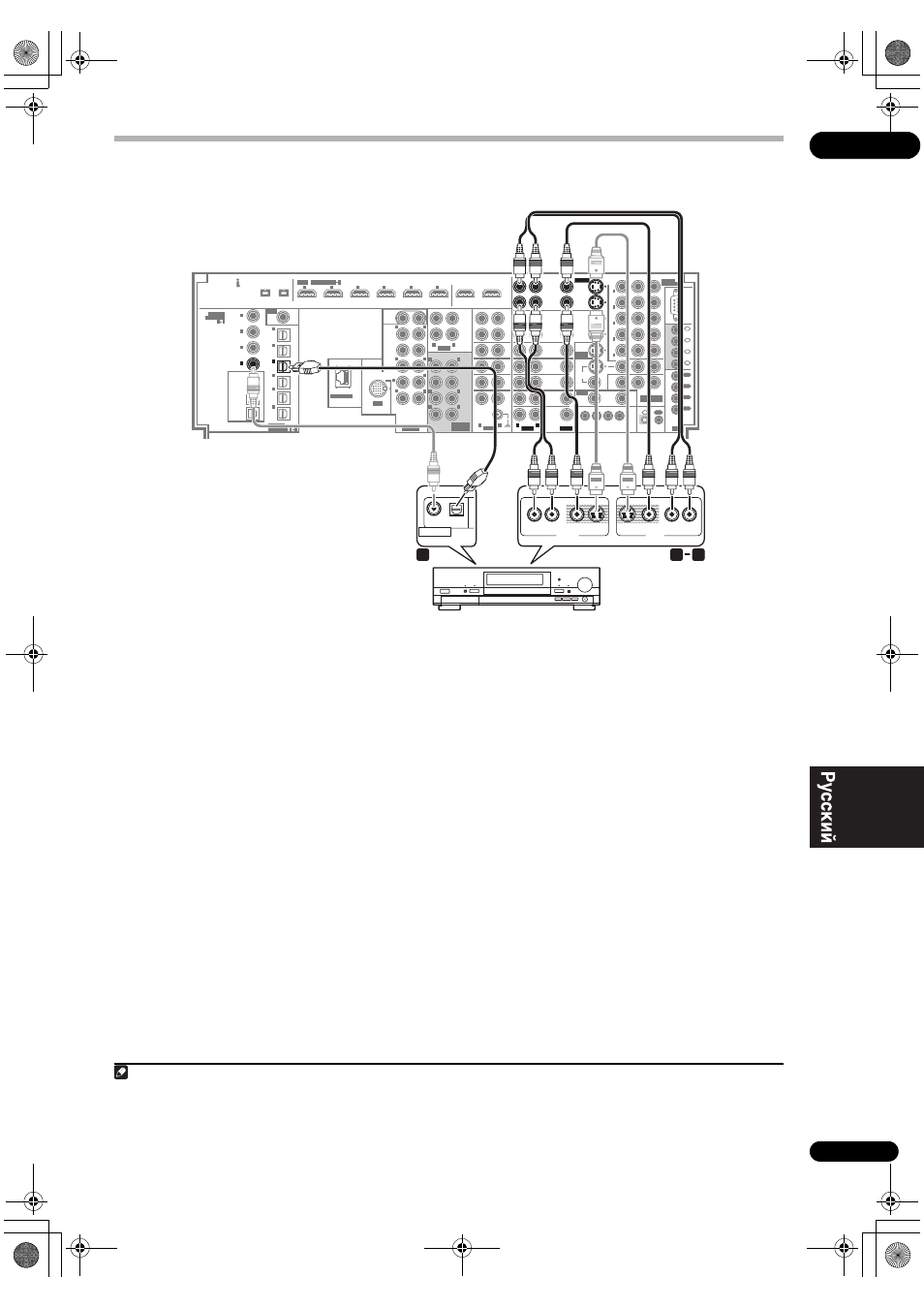

Подключение рекордера DVD/HDD, видеомагнитофона и других аудиоисточников
Данный усилитель оборудован двумя наборами аудио/видеовходов и выходов, пригодных для подключения
аналоговых или цифровых видеоустройств, включая DVD/HDD-рекордеры и видеомагнитофоны.
1
Подключите аудио/видеовыходы
видеопроигрывателя/рекордера ко входам DVR/
VCR 1 AUDIO
и VIDEO.
Для аудиоподключения используйте стереофонический
аудиокабель RCA/гнездо звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте входы DVR/VCR
2 IN.
2
Если устройство имеет функцию записи,
соедините выходы DVR/VCR 1 AUDIO и VIDEO с
аудио/видеовходами рекордера.
Для аудиоподключения используйте стереофонический
аудиокабель RCA/гнездо звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте выходы DVR/
VCR 2 OUT.
3
Если устройство способно выводить
цифровые аудиосигналы, соедините цифровой
аудиовыход оптического типа
1
рекордера со
входом OPTICAL IN 3 (DVR/VCR 1).
Для подключения используйте оптический кабель.
2
• Для второго рекордера используйте вход OPTICAL
IN 4 (DVR/VCR 2).
S400
S400
(AUDIO)
(For LD)
ASSIGNABLE
6
1
ASSIGNABLE
L
R
VIDEO
AUDIO
L
R
AUDIO
L
L
L
R
R
L
R
R
L
L
R
R
L
R
L
R
AUDIO
ZONE3
OUT
ZONE2
OUT
ZONE2
OUT
ZONE3
OUT
MONITOR
OUT
OUT
IN
1
IN
2
IN
3
IN
4
1
OUT
2
OUT
3
OUT
4
IR
CONTROL
COMPONENT
VIDEO
ASSIGN-
ABLE
ASSIGN-
ABLE
VIDEO
IN
OUT
SUB
WOOFER
FRONT
CENTER
1
2
1
2
EXTRA
SUR-
ROUND
(Single)
SUB W.
FRONT
CENTER
SUR-
ROUND
SUR-
ROUND
BACK
SURROUND
BACK
PRE OUT
MULTI CH
IN
IN
1
IN
2
IN
3
IN
4
IN
5
IN
6
OUT1
(HDMI CTRL)
OUT2
HDMI
RF IN
IN
(TV)
1
IN
(SAT)
2
IN
(DVR/
VCR 1)
3
IN
(DVR/
VCR 2)
4
IN
(VIDEO/
GAME
1)
5
IN
(CD-R/
TAPE/
MD)
6
(DVD/LD)
2
IN
1
(BD)
IN
2
(CD)
IN
3
(SACD)
IN
4
COAXIAL
1
4
ASSIGNABLE
OPTICAL
1
6
ZONE2
OUT
SOURCE
OUT
ZONE3
/SOURCE
OUT
1
2
3
4
12 V TRIGGER
(DC OUT 12V TOTAL 250 mA MAX)
RS-
232C
VIDEO/
GAME 1
IN
SAT
IN
IN
IN
TUNER
IN
IN
IN
CD-R/
TAPE/
MD
REC
SEL
OUT
CD
SACD
PHONO
TV
IN
BD
IN
DVD/LD
IN
IN
IN
IN
(DVD/LD)
IN
(DVD/LD)
1
1
5
IN
(VIDEO/
GAME
1)
3
IN
(BD)
2
IN
(DVR/VCR 1)
4
IN
(DVR/VCR 2)
5
IN
ZONE2
OUT
DVR/
VCR 2
DVR/
VCR 1
REC SEL
OUT
REC SEL
OUT
IN
REC SEL
OUT
REC SEL
OUT
S-VIDEO
Y
P
B
P
R
LAN (10/100)
IN
iPod
L
R
VIDEO
AUDIO
IN
DVR/
VCR 1
IN
REC SEL
OUT
REC SEL
OUT
S-VIDEO
(SACD)
IN
4
IN
(DVR/
VCR 1)
3
AV OUT
VIDEO
AUDIO
R
L
AV IN
S-VIDEO
AUDIO
R
L
VIDEO
S-VIDEO
OPTICAL
COAXIAL
DIGITAL OUT
1
2
3
SC-LX90
Цифровой видеомагнитофон,
видеомагнитофон, др.
Примечание
1 • Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).
• Если используемый видеокомпонент не имеет цифрового аудиовыхода, данный шаг можно пропустить.
2 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов на данном усилителе через
коаксиальный цифровой аудиокабель. При настройке усилителя потребуется указать усилителю, к какому его входу подключен рекордер (см. также раздел
Меню Input Setup на стр. 94).
