Выполнение подключений hdmi control, Hdmi control, Раздел 11 – Инструкция по эксплуатации Pioneer SC-LX71
Страница 87
11
87
Ru
Раздел 11:
HDMI Control
Важное предупреждение
• Название функции KURO LINK, используемое в
Интернете и в каталогах, означает HDMI Control в
инструкциях по эксплуатации и на изделии.
Подключив данный ресивер к совместимому с HDMI
Control телевизору Pioneer с плоским экраном или
рекордеру HDD/DVD через кабель HDMI, можно
управлять данным ресивером от пульта ДУ
подключенного телевизора с плоским экраном, а также
автоматически переключать источники на подключенном
телевизоре с плоским экраном в соответствии с
выполняемыми на данном аппарате операциями.
Подробнее об операциях, выполняемых через
подключенный кабель HDMI, см. инструкции по
эксплуатации к телевизору с плоским экраном.
• Данная функция не может использоваться для
компонентов, не поддерживающих HDMI Control.
• Мы не можем гарантировать, что данный аппарат
будет срабатывать с компонентами,
поддерживающими HDMI Control, кроме
компонентов производства Pioneer.

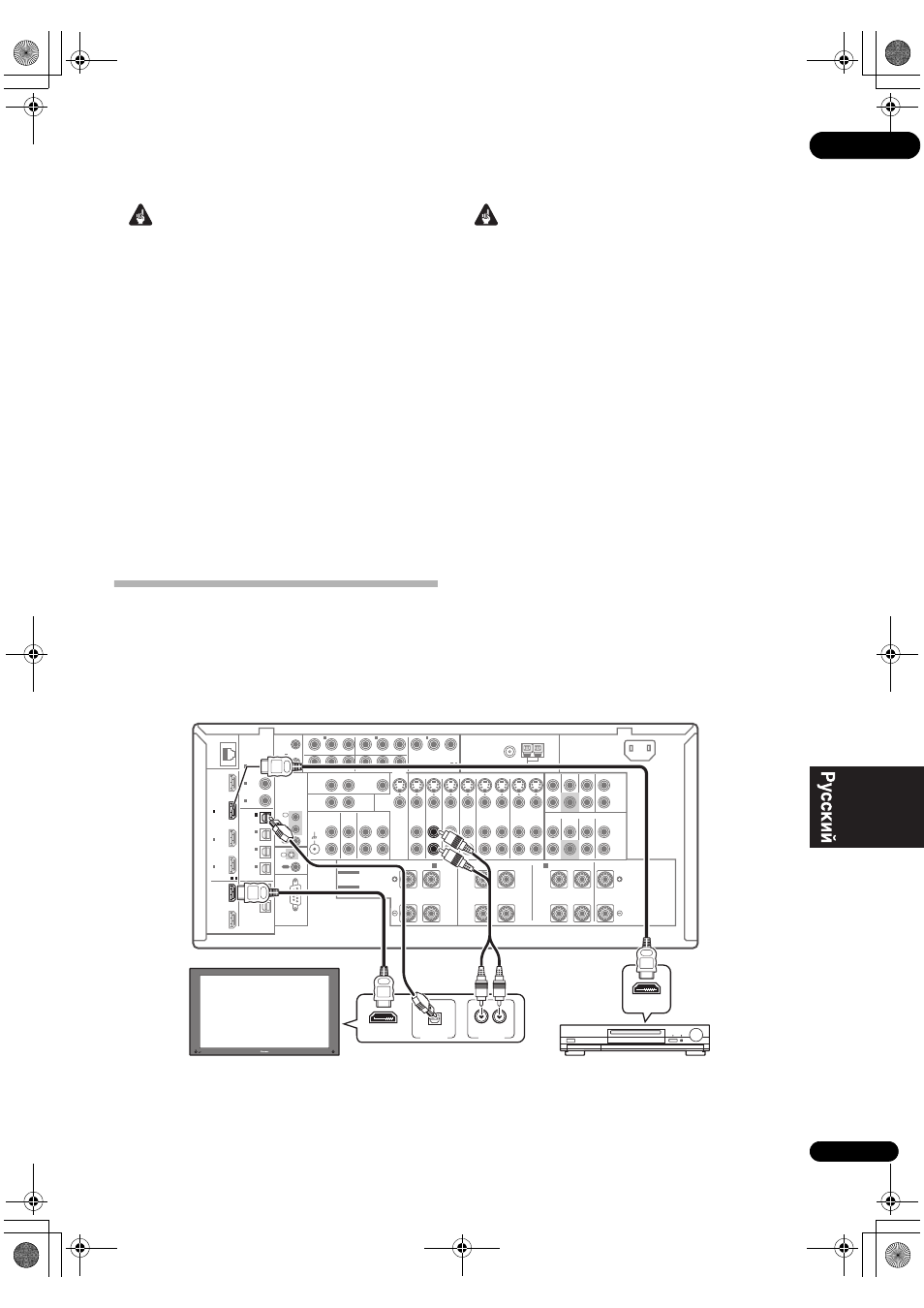

Выполнение подключений HDMI Control
Можно синхронизированно управлять подключенным
телевизором с плоским экраном и до четырех других
компонентов.
Убедитесь, что аудиокабель телевизора с плоским
экраном подключен к аудиовходу данного аппарата.
Важное предупреждение
• При подключении данной системы или изменении
подключений, обязательно отключите питание, и
отсоедините кабель питания от розетки.
После завершения всех подключений, подключите
кабели питания к розетке.
• После подключения данного ресивера к розетке
переменного тока, начинается 15-секундный процесс
инициализации. Во время инициализации, любые
операции недоступны. Во время инициализации, на
дисплее мигает индикатор HDMI, и данный ресивер
можно включить только после остановки мигания.
• Для максимально эффективного использования
данной функции, рекомендуется подключить
компонент HDMI не к телевизору с плоским экраном,
а напрямую к терминалу HDMI данного ресивера.
• Только SC-LX81: Для использования функции
управления HDMI, подключите данный ресивер и
телевизор с плоским экраном через терминал HDMI
OUT 1. Подключение компонента, совместимого с
управлением HDMI, через терминал HDMI OUT 2
может привести к ошибке. В таком случае, отключите
настройку управления HDMI на компоненте,
совместимом с управлением HDMI.
• HDMI Control совместим с до четырьмя
устройствами, двумя проигрывателями DVD или Blu-
ray дисков и двумя рекордерами DVD или Blu-ray
дисков. (Максимальное количество устройств может
отличаться в зависимости от подключенного
телевизора с плоским экраном.)
LAN
(10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COAXIAL
COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
(VIDEO1)
IN
3
(VIDEO2)
R
ZONE 2 OUT
MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
OUT
IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
VIDEO
VIDEO
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75
AM LOOP
SPEAKERS
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
HDMI
IN
1
OUT
1
3
1
ASSIGNABLE -
(HDMI
CTRL)
OPTICAL
ASSIGNABLE
(TV/SAT)
IN
1
TV/SAT
IN
HDMI OUT
AUDIO OUT
AUDIO
R
L
DIGITAL OUT
HDMI IN
SC-LX81
Монитор, совместимый с HDMI, или телевизор
с плоским экраном
Компонент, оборудованный HDMI
