Подключение ик приемника, Дистанционное управление multi-zone – Инструкция по эксплуатации Pioneer SC-LX71
Страница 67
09
67
Ru
3
С помощью регулятора INPUT SELECTOR
выберите источник для выбранной зоны.
Например, ZONE 2 CD-R переключает источник,
подключенный ко входам CD-R, на вторую (ZONE 2)
комнату.
• При выборе TUNER, можно использовать органы
управления TUNER для выбора предустановленной
радиостанции (см. раздел Сохранение
запрограммированных радиостанций на стр. 41, если
не уверены, как это делается).
1
4
Для настройки громкости, используйте
регулятор MASTER VOLUME.
Это возможно только при выборе режима управления
громкостью VARIABLE в ZONE Audio Setup на стр. 93.
2
5
По завершению, снова нажмите CONTROL для
возврата на органы управления основной зоной.
Также можно нажать MULTI-ZONE & SOURCE ON/
OFF на передней панели для отключения всех выходов на
под-зону(ы).
3
Дистанционное управление MULTI-ZONE
Установите переключатель управления MULTI-ZONE на
ZONE 2 или ZONE 3 для управления соответствующей
зоной.
В следующей таблице отображены возможное
дистанционное управление MULTI-ZONE:

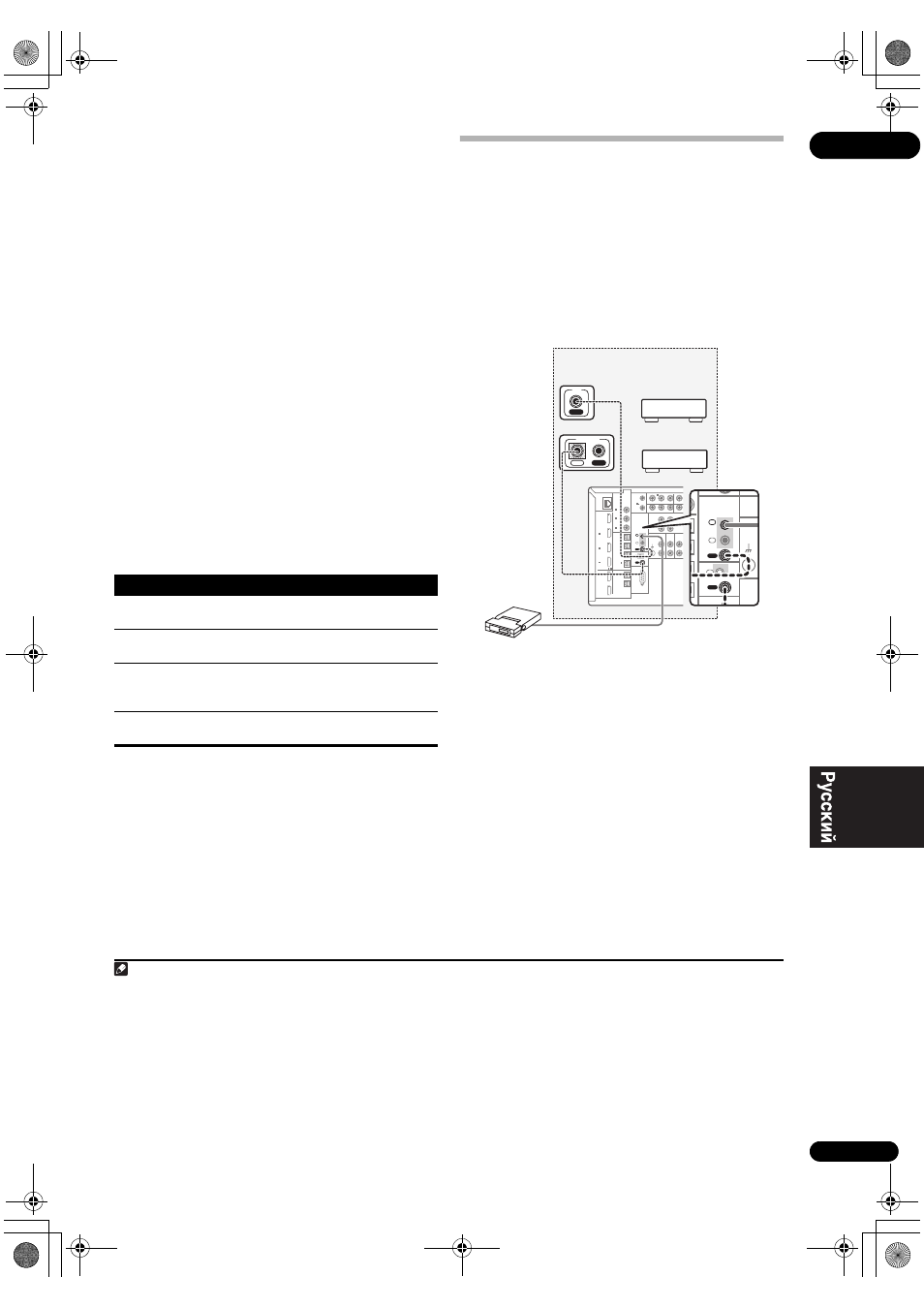

Подключение ИК приемника
Если стереофонические компоненты содержатся в
закрытом шкафу или этажерке, или если нужно
использовать пульт ДУ под-зоны в другой зоне, можно
воспользоваться опционным ИК приемником (например,
Niles или Xantech) для управления системой взамен
сенсора ДУ на передней панели данного ресивера.
4
1
Подключите сенсор ИК приемника к разъему
IR IN 1
на задней панели данного ресивера.
Если вы также планируете использовать отдельный ИК
приемник в под-зоне, подключите его к гнезду IR IN 2.
2
Подключите гнездо IR IN другого компонента к
гнезду IR OUT на задней панели данного ресивера
для его подключения к ИК приемнику.
Относительно типа кабеля, необходимого для
подключения, пожалуйста, смотрите руководство к ИК
приемнику.
• Если нужно подключить компонент Pioneer к ИК
приемнику, см. раздел Управление другими
компонентами Pioneer с помощью пульта данного
устройства на стр. 106 для подключения к гнездам
CONTROL вместо гнезда IR OUT.
Примечание
1 Тюнер не может настраиваться на более чем одну радиостанцию одновременно. Поэтому, переключение радиостанции в первой зоне также
приводит к переключению радиостанцию в другой зоне. Пожалуйста, будьте внимательны и не переключайте радиостанции во время записи
радиопередачи.
2 Уровни громкости основной зоны и под-зоны независимы.
3 • Полное отключение основной зоны невозможно, если сначала не отключено управление MULTI-ZONE.
• Если вы не собираетесь использовать функцию MULTI-ZONE в течение некоторого времени, отключите питание во второй и основной
комнатах, чтобы установить ресивер в режим ожидания.
Кнопка
Назначение
Включение/отключение питания в текущей
выбранной под-зоне.
INPUT
SELECT
Используется для выбора источника приема в
текущей выбранной под-зоне.
Кнопки
источника
входа
Используется для прямого выбора источника
приема (это может не срабатывать для некоторых
функций) в текущей выбранной под-зоне.
VOL +/–
Используется для настройки уровня громкости
прослушивания в текущей выбранной под-зоне.
4 • Дистанционное управление может быть недоступно при попадании прямого сильного освещения от флуоресцентной лампы на окошко
сенсора ДУ ИК приемника.
• Помните, что другие производители могут не использовать терминологию ИК. Для совместимости с ИК приемником, изучите руководство к
компоненту.
• При использовании двух пультов ДУ (одновременно), сенсору ДУ ИК приемником отдается приоритет относительно сенсора ДУ на передней
панели.
LAN (10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COAXIAL
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
(VIDEO1)
R
ZONE 2 OUT
PHONO
IN
CD
IN
OUT
CD-R
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
L
L
R
IR
CONTROL
IN
1
OUT
OUT
IN
IR
IN
OUT
CONTROL
IR
CONTROL
IN
1
IN
IN
2
OUT
OUT
SIGNAL
GND
L
R
ИК приемник
Шкаф или этажерка
Компонент не
производства Pioneer
Компонент
производства Pioneer
