03
15
Ru
8 Разъем RS-232C
Используется для подключения к компьютеру для
графического вывода при использовании расширенной
настройки MCACC или Full Band Phase Control.
 См. раздел Подключение компьютера для вывода
Advanced MCACC на стр. 70.
9 Компонентные видеовходы (3 шт.)
Используйте входы для подключения любых
видеоисточников, имеющих компонентные
видеовыходы, например, проигрыватель DVD.
 См. раздел Использование компонентных видеогнезд
на стр. 22.
10 Только SC-LX81: Компонентный выход ZONE 2
Используйте для подключения мониторов и телевизоров
в другой комнате.
 См. раздел Прослушивание MULTI-ZONE на стр. 64.
11 Аудио/видеовыходы MULTI-ZONE
Используйте для подключения второго или третьего
усилителя и мониторов или телевизоров в другой
комнате.
 См. раздел Прослушивание MULTI-ZONE на стр. 64.
12 Аналоговые стереофонические аудиовходы/
( выходы) (4 шт.)
Используйте для подключения аудиоисточников,
например, проигрывателей CD, кассетных магнитофонов,
проигрывателей грампластинок и т.д.
 См. раздел Подключение аналоговых
аудиоисточников на стр. 24.
13 Композитные, S-Video и компонентные выходы
монитора
Используйте для подключения мониторов и телевизоров.
 См. раздел Подключение телевизора и
проигрывателя дисков DVD на стр. 19.
 См. раздел Использование компонентных видеогнезд
на стр. 22.
14 Входы (выходы) аудио/видеоисточников (8 шт.)
Используйте для подключения к источникам аудио/
видео, например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
гнезда композитного видео, S-Video и стереофонического
аналогового видео.
 См. раздел Подключение рекордера DVD/HDD,
видеомагнитофона и других аудиоисточников на стр. 21.
15 Разъемы антенн AM и FM
Используйте для подключения комнатных или наружных
антенн для радиопередач.
 См. раздел Подключение антенн на стр. 27.
16 Многоканальные выходы для
предварительных усилителей
Используйте для подключения отдельных усилителей
для переднего, центрального каналов, каналов объемного
звучания, заднего объемного звучания и низкочастотного
громкоговорителя.
 См. раздел Подключение дополнительных усилителей
на стр. 63 (для получения информации о подключении
активного низкочастотного громкоговорителя также см.
раздел Установка акустической системы на стр. 25).
17 Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.
 См. раздел Подключение многоканальных аналоговых
входов на стр. 61.
18 Терминалы громкоговорителей
Используйте для подключения основных передних,
центрального громкоговорителей, громкоговорителей
объемного звучания и задних громкоговорителей
объемного звучания.
 См. раздел Установка акустической системы на
стр. 25.
19 Вход питания переменного тока
Подключите сюда поставляемый кабель питания.

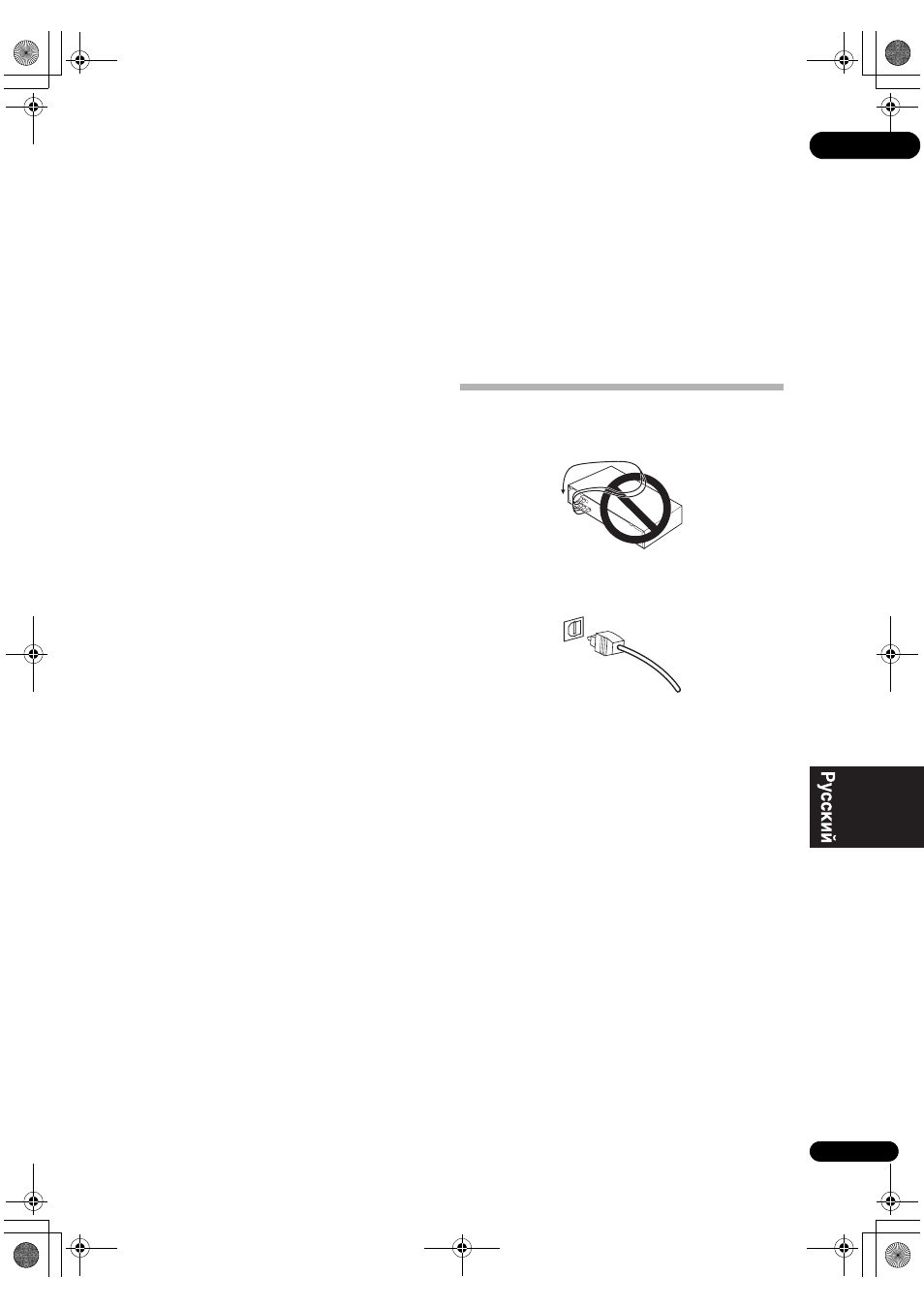

Подключение кабелей
• Во избежание фонового шума не кладите
подключенные кабели на ресивер.
• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.
• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об
острые углы.
