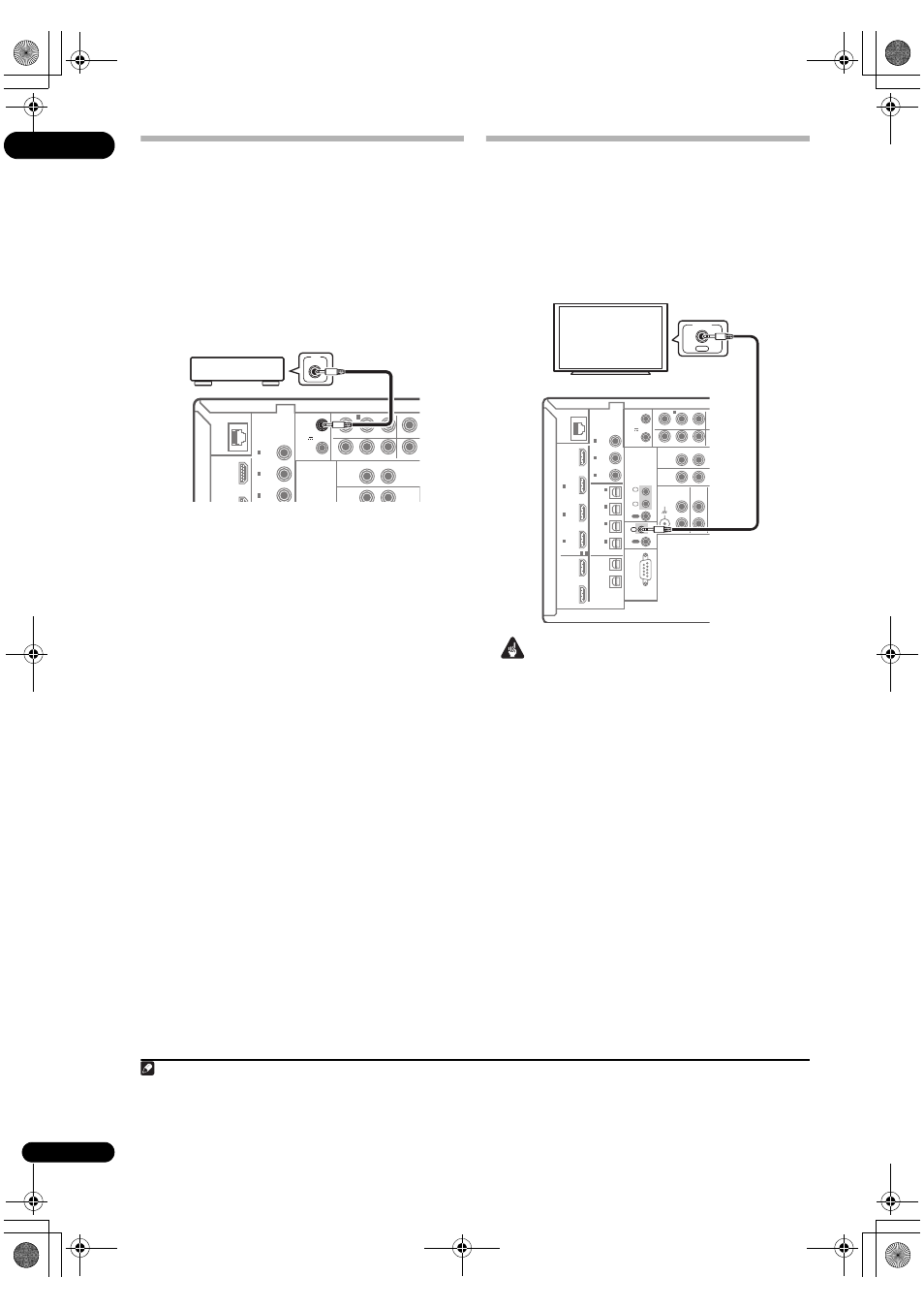

Включение и отключение компонентов с
помощью 12-вольтного пускового
устройства
Можно подключить компоненты в системе (например,
экран или проектор) к данному ресиверу таким образом,
чтобы они включались или отключались с помощью 12-
вольтных пусковых устройств при выборе функции
приема. Однако, требуется указать, какие функции
приема включают пусковое устройство в Меню Input
Setup на стр. 90. Помните, что это будет срабатывать
только для компонентов в режиме ожидания.
1
•
Подключите гнездо 12 V TRIGGER данного
ресивера к 12 В пусковому устройству другого
компонента.
Используйте для подключения кабель с
монофоническими мини-джек разъемами на обоих
концах.
• Максимальное питание пускового устройства - выход
12 В/50 мА постоянного тока.
После указания функций приема, включающих пусковое
устройстов, можно будет включать или отключать
компонент, только нажав настроенную(ые) функцию(и)
приема на стр. 90.
Использование данного ресивера с
телевизором Pioneer с плоским экраном
При наличии телевизора Pioneer с плоским экраном, для
его подключения к данному аппарату можно
использовать кабель SR+
2
, что позволяет использовать
различные удобные функции, такие как автоматическое
переключение видеовхода телевизора с плоским экраном
при переключении входного сигнала.
3
Важное предупреждение
• Функции SR+ недоступны при установке HDMI
Control (Управление HDMI) на ON. Убедитесь, что
HDMI Control установлен на OFF, при
использовании функций SR+ (стр. 88).
• Если телевизор Pioneer с плоским экраном
подключен с помощью кабеля SR+, то для
управления функциями ресивера потребуется
направить пульт ДУ на сенсор ДУ на телевизоре с
плоским экраном. В этом случае, если телевизор с
плоским экраном будет отключен, то управлять
ресивером с помощью пульта ДУ будет невозможно.
• Прежде, чем можно будет использовать
дополнительные функции SR+, необходимо сделать
несколько настроек на ресивере. Для получения более
подробных инструкций см. разделы Меню Input Setup
на стр. 90 и Настройка SR+ Setup для телевизоров
Pioneer с плоским экраном на стр. 93.
Примечание
1 К данному ресиверу можно подключить до двух устройств, совместимых с 12-вольтными триггерами.
LAN
(10/100)
HDMI
COAXIAL
IR
BD
IN
12 V
TRIGGER
ASSIGNABLE
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
(DVD)
P
R
P
B
Y
P
R
P
(VIDEO1)
R
ZONE 2 OUT
ZONE 2
OUT
ZONE 3
OUT
L
12 V
TRIGGER
(OUTPUT
12V
TOTAL
50mA
MAX)
1
12V
TRIGGER
2 Кабель SR+ c 3 кольцами от Pioneer продается отдельно по номеру детали ADE7095. Для получения дополнительной информации о
приобретении кабеля SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать отдельно продающийся мини-
джек разъем для головных телефонов с 3 кольцами).
3 Данный ресивер совместим со всеми телевизорами Pioneer с плоским экраном, оснащенными системой SR+, выпускаемыми с 2003 года.
LAN
(10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COAXIAL
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
(VI
R
ZONE 2 OUT
PHONO
IN
CD
IN
SIGNAL
GND
Z
Z
L
L
R
CONTROL
IN
OUT
CONTROL
Телевизор Pioneer с плоским экраном
