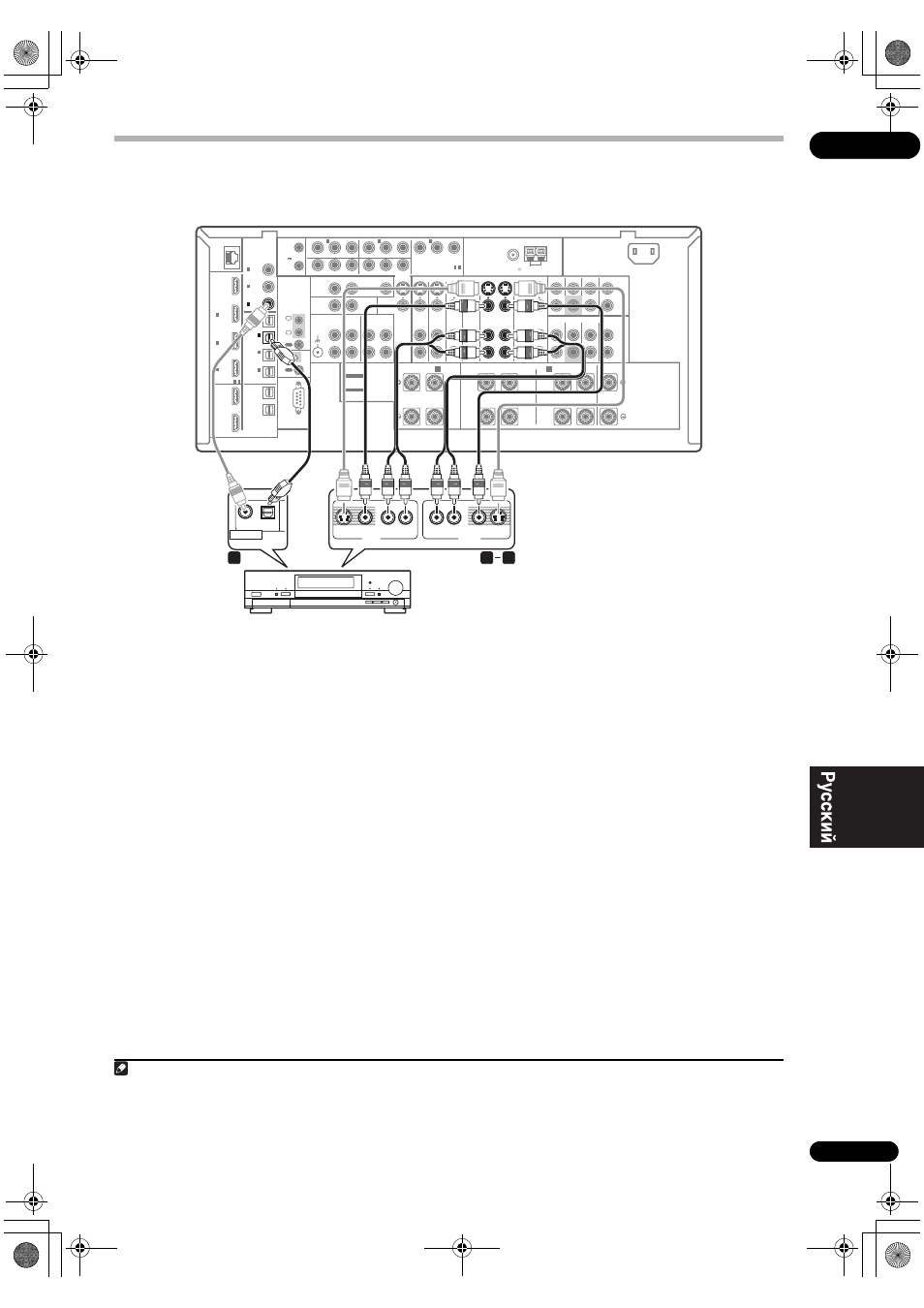

Подключение рекордера DVD/HDD, видеомагнитофона и других аудиоисточников
Ресивер оборудован двумя наборами аудио/видеовходов и выходов, пригодных для подключения аналоговой или
цифровой видеоаппаратуры, включая DVD/HDD-рекордеры и видеомагнитофоны.
1
Подключите аудио/видеовыходы
видеопроигрывателя/рекордера ко входам DVR 1
AUDIO
и VIDEO.
Для аудиоподключения используйте стереофонический
аудиокабель гнезда RCA/звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте входы DVR 2 IN.
2
Если устройство имеет функцию записи,
соедините выходы DVR 1 AUDIO и VIDEO с аудио/
видеовходами рекордера.
Для аудиоподключения используйте стереофонический
аудиокабель гнезда RCA/звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте выходы DVR 2
OUT.
3
Если устройство способно выводить
цифровые аудиосигналы, соедините цифровой
аудиовыход оптического типа
1
рекордера со
входом OPTICAL IN 2 (DVR 1).
Для подключения используйте оптический кабель.
2
• Только SC-LX81: Для второго рекордера используйте
вход COAXIAL IN 3 (DVR 2).
LAN
(10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
(VIDEO1)
IN
3
(VIDEO2)
R
ZONE 2 OUT
MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
OUT
IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
VIDEO
VIDEO
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75
AM LOOP
SPEAKERS
COAXIAL
ASSIGNABLE
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
OUT
DVR1
IN
1
2
3
AV OUT
VIDEO
AUDIO
R
L
AV IN
S-VIDEO
AUDIO
R
L
VIDEO
S-VIDEO
OPTICAL
COAXIAL
DIGITAL OUT
SC-LX81
Цифровой видеомагнитофон, видеомагнитофон, др.
Примечание
1 • Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).
• Если используемый видеокомпонент не имеет цифрового аудиовыхода, данный шаг можно пропустить.
2 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к рекордеру (см. также раздел
Меню Input Setup на стр. 90).
