Установка акустической системы
Для наиболее полного использования возможностей объемного звучания ресивера подключите все громкоговорители:
передние, центральный, объемного звучания, задний громкоговоритель объемного звучания, а также низкочастотный
громкоговоритель.
1
И хотя такая схема идеальна, можно выполнить и другие конфигурации: без подключения
низкочастотного или центрального громкоговорителя, или даже без подключения громкоговорителей объемного
звучания. Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако задний громкоговоритель объемного
звучания может быть подключен отдельно (к терминалу левого заднего громкоговорителя объемного звучания).

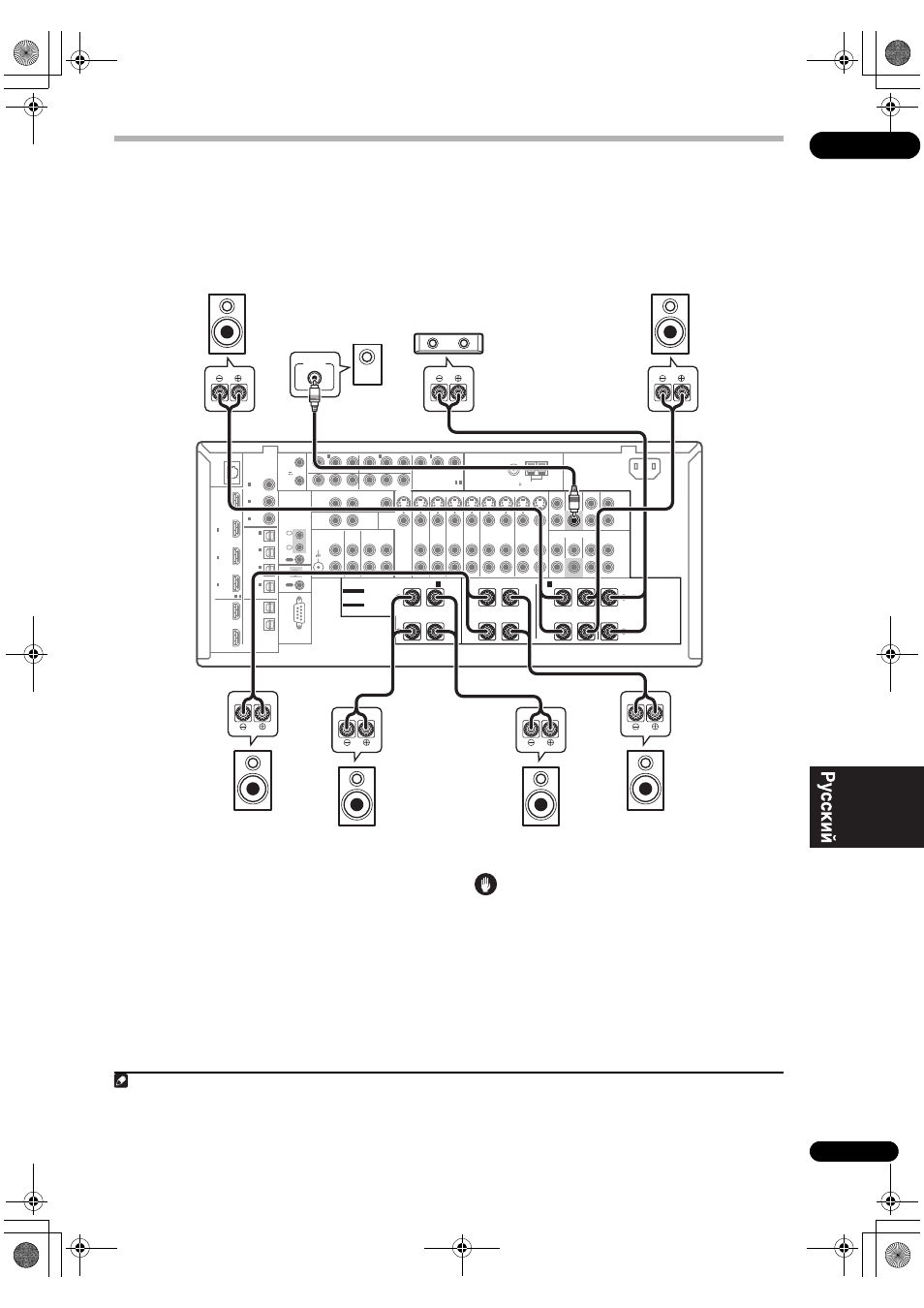

Подключение громкоговорителей
Подсоединение каждого громкоговорителя к ресиверу
предусматривает подключение к положительному (+) и
отрицательному (–) контактам. Убедитесь в том, что они
совпадают с терминалами на самих громкоговорителях.
Предупреждение
• Данные терминалы громкоговорителей содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание риска электрошока при подключении или
отсоединении кабелей громкоговорителей, перед
прикосновением к любым неизолированным частям,
отсоедините кабель питания.
Примечание
1 • При использовании только одного заднего громкоговорителя объемного звучания, подключите его к терминалам SURROUND BACK L
(Single).
• При использовании 5.1-канальной акустической системы, используйте колонки окружающего звучания для канала окружающего звучания, а
не тылового окружающего звучания.
LAN
(10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
(VIDEO1)
IN
3
(VIDEO2)
R
ZONE 2 OUT
MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
OUT
IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
VIDEO
VIDEO
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75
AM LOOP
SPEAKERS
COAXIAL
ASSIGNABLE
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
A
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
(Single)
SUBWOOFER
LINE LEVEL
INPUT
Передний
правый
Передний
левый
Низкочастотный
громкоговоритель
Центр.
SC-LX81
Левый объемного
звучания
Правый объемного
звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
