Прослушивание MULTI-ZONE
Данный ресивер может может обеспечивать питанием до трех независимых систем в отдельных комнатах после того,
как выполнены правильные соединения MULTI-ZONE. Пример настройки MULTI-ZONE показан ниже, но количество
подключений MULTI-ZONE (и метод их подключения) зависит от того, как нужно установить систему.
Одновременно в трех зонах можно воспроизводить
различные источники, или, в зависимости от
потребностей, можно также воспроизводить одинаковый
источник. Питание на основную и под-зоны подается
раздельно (питание основной зоны может быть
отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ
или органов управления передней панели. Однако, может
потребоваться указать настройки громкости в ZONE
Audio Setup на стр. 93.

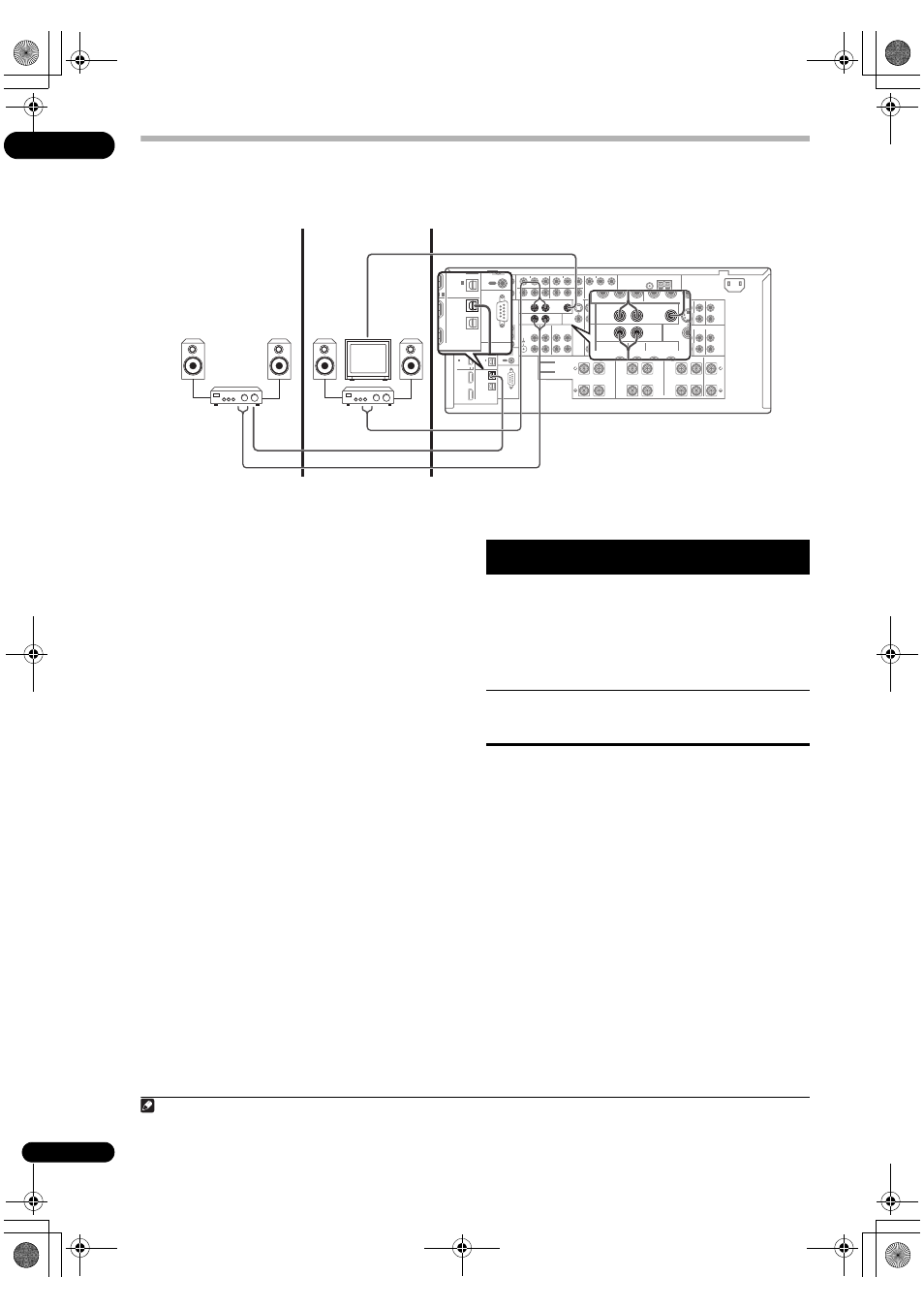

Выполнение подключений MULTI-ZONE
Данные подключения доступны при наличии отдельного
телевизора и громкоговорителей для второй (ZONE 2)
под-зоны, и отдельного усилителя
1
(и
громкоговорителей) для третьей (ZONE 3) под-зоны.
Также потребуется отдельный усилитель, если
Настройка MULTI-ZONE с использованием терминалов
громкоговорителей (Zone 2) на стр. 65 не используется
для основной под-зоны. На данной системе имеются две
настройки второй под-зоны. Выберите ту, которая вас
больше устраивает.
Опции прослушивания MULTI-ZONE
На следующей таблице отображены сигналы,
выводящиеся на ZONE 2 и ZONE 3:
