03
20
Ru

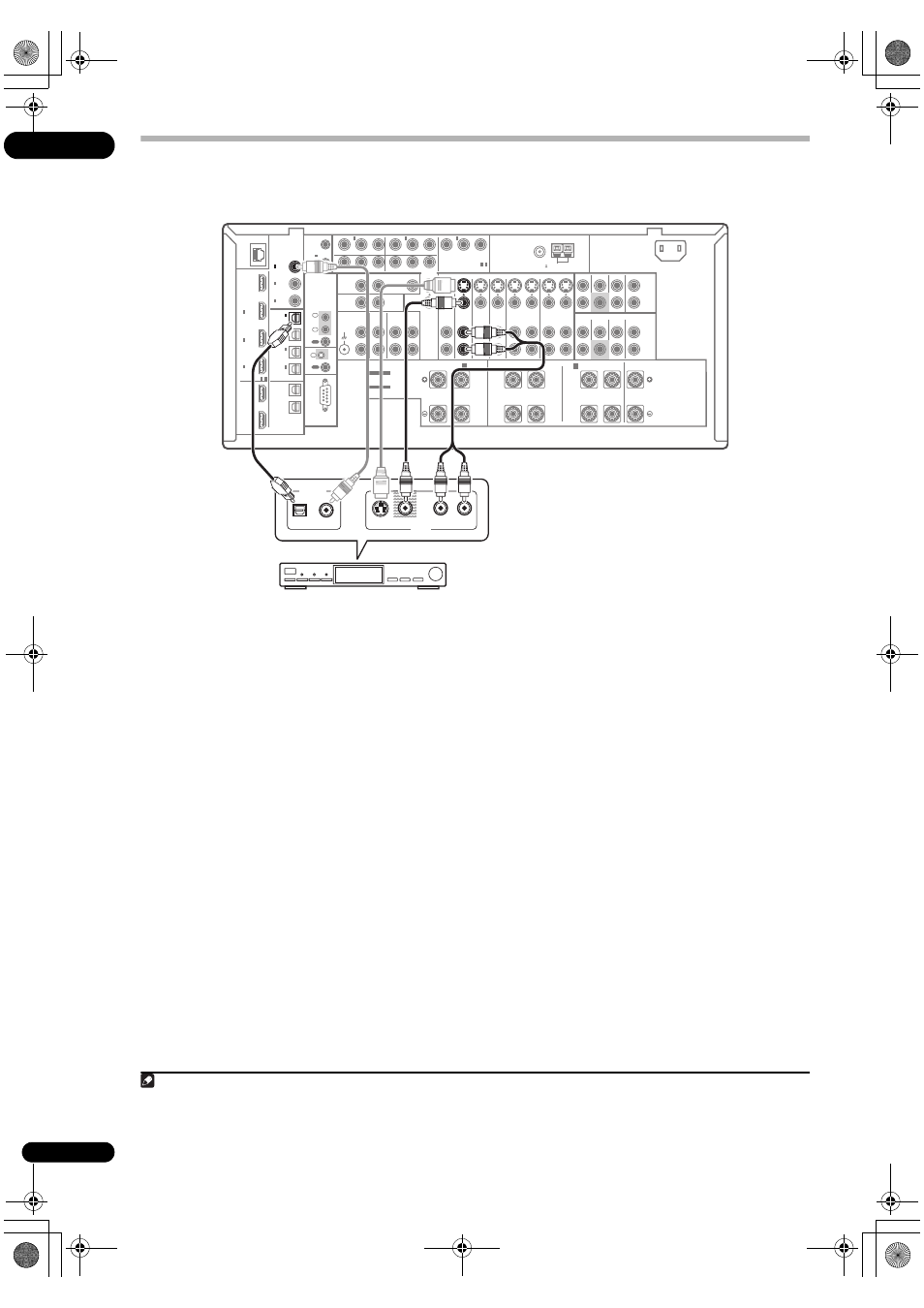

Подключение спутникового/кабельного ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные цифровые телевизионные тюнеры являются относятся к так
называемым «приставкам».
1 Соедините аудио/видеоразъемы приставки со
входами TV/SAT AUDIO и VIDEO.
Выполните подключение с помощью стереофонического
кабеля гнезда RCA/звукоснимателя и видеокабеля или
кабеля S-Video.
2 Подключите цифровой аудиовыход
оптического типа 1 приставки к входу OPTICAL IN 1
(TV/SAT).
2
Для подключения используйте оптический кабель.
LAN (10/100)
DIGITAL
OPTICAL
RS-232C
HDMI COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD IN
12 V
TRIGGER
IN 1
IN 2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3 1 ASSIGNABLE -
3 1 ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
(CD-R)
IN 4
(VIDEO1)
IN 3
(DVR1)
IN 2
(TV/SAT)
IN 1
IN 3 (DVR2)
IN 2 (CD)
IN 1 (DVD)
IN 1 IN 2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P R P B Y P R P B Y
P R P B Y (VIDEO1)
IN 3
(VIDEO2)
R
ZONE 2 OUT MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN OUT
DVR1
IN OUT
DVR2
IN OUT IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT VIDEO
VIDEO S-VIDEO FRONT CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT CENTER
CENTER L R FRONT B L R SURROUND BACK/ L R SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75 AM LOOP
SPEAKERS
COAXIAL
ASSIGNABLE
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
(TV/SAT)
IN 1
IN 1 (DVD)
TV/SAT
IN
DIGITAL OUT
AV OUT
VIDEO S-VIDEO AUDIO R L
SC-LX81
Приставка
Примечание
1 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню
Input Setup на стр. 90).
2 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, данный шаг можно пропустить.
