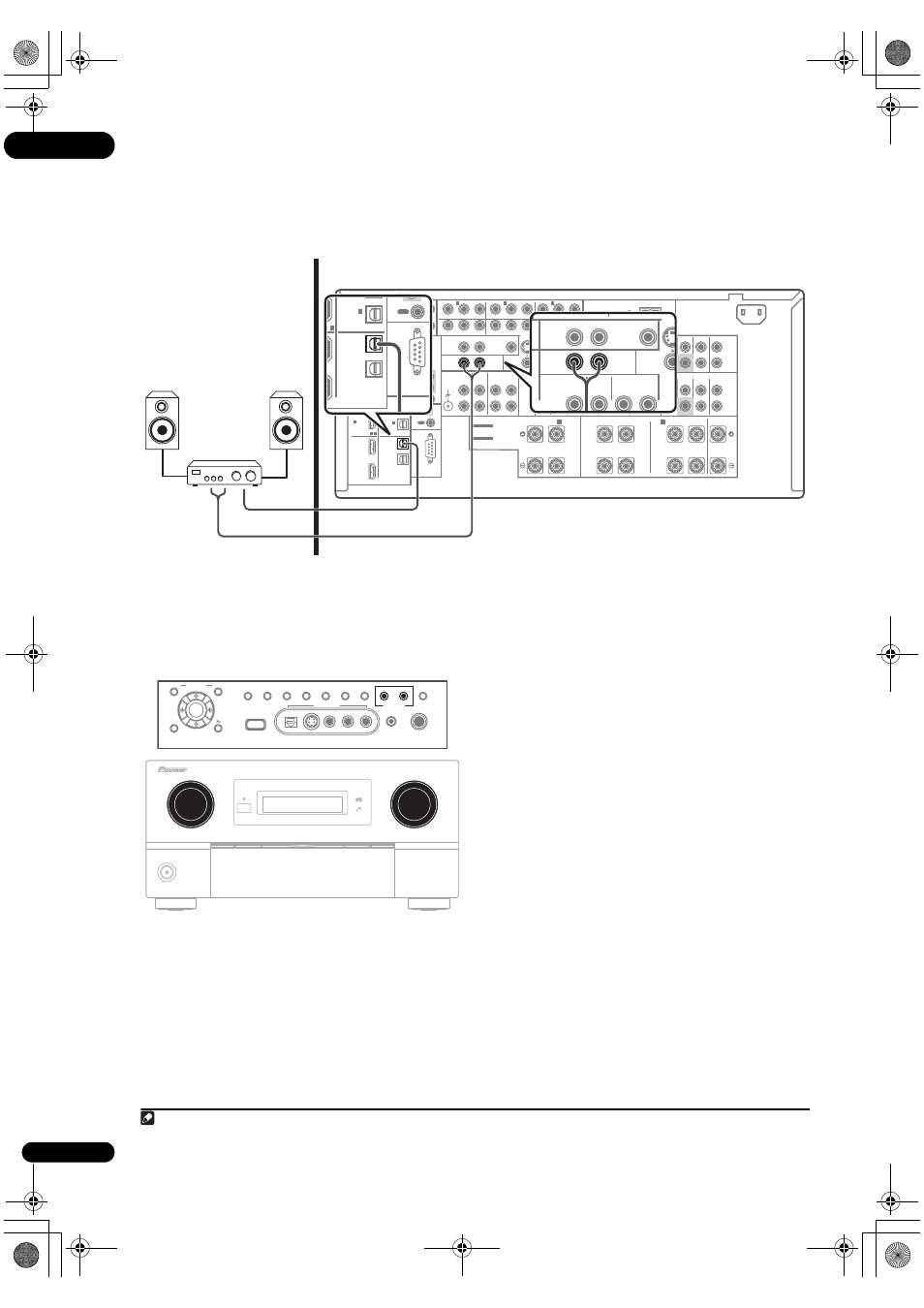

Настройка вторичной MULTI-ZONE (Zone 3)
•
Подключите дополнительный усилитель к
цифровому выходу ZONE3/SOURCE OUT на
задней стороне данного ресивера.
Для данного подключения, усилитель должен иметь
оптический цифровой вход. Это позволит прослушивать
цифровое звучание компонента во второй под-зоне.
Использование органов управления MULTI-
ZONE
В следующих шагах, для настройки уровня громкости
под-зоны и выбора источников, используются органы
управления передней панели. См. раздел Дистанционное
управление MULTI-ZONE на стр. 67.
1
Нажмите MULTI-ZONE & SOURCE ON/OFF на
передней панели.
При каждом нажатии, выбирается опция MULTI-ZONE:
• ZONE 2 ON – Выбор второй (ZONE 2) под-зоны
• ZONE 2&3 ON – Выбор обеих под-зон
• ZONE 3 ON – Выбор третьей (ZONE 3) под-зоны
• MULTI-ZONE OFF – Отключение функции MULTI-
ZONE
Индикатор MULTI-ZONE высвечивается при установке
управления MULTI-ZONE на ON.
2
Нажмите CONTROL для выбора нужной(ых)
под-зон(ы).
При выборе ZONE 2&3 ON выше, можно переключать
ZONE 2 и ZONE 3.
• Когда ресивер включен,
1
убедитесь, что любые
операции для под-зоны выполняются, когда на
дисплее отображено ZONE и выбранная(ые) под-
зона(ы). Если это не отображено, это означает, что
органы управления передней панели управляют
только основной зоной.
