Подключение телевизора и проигрывателя дисков DVD

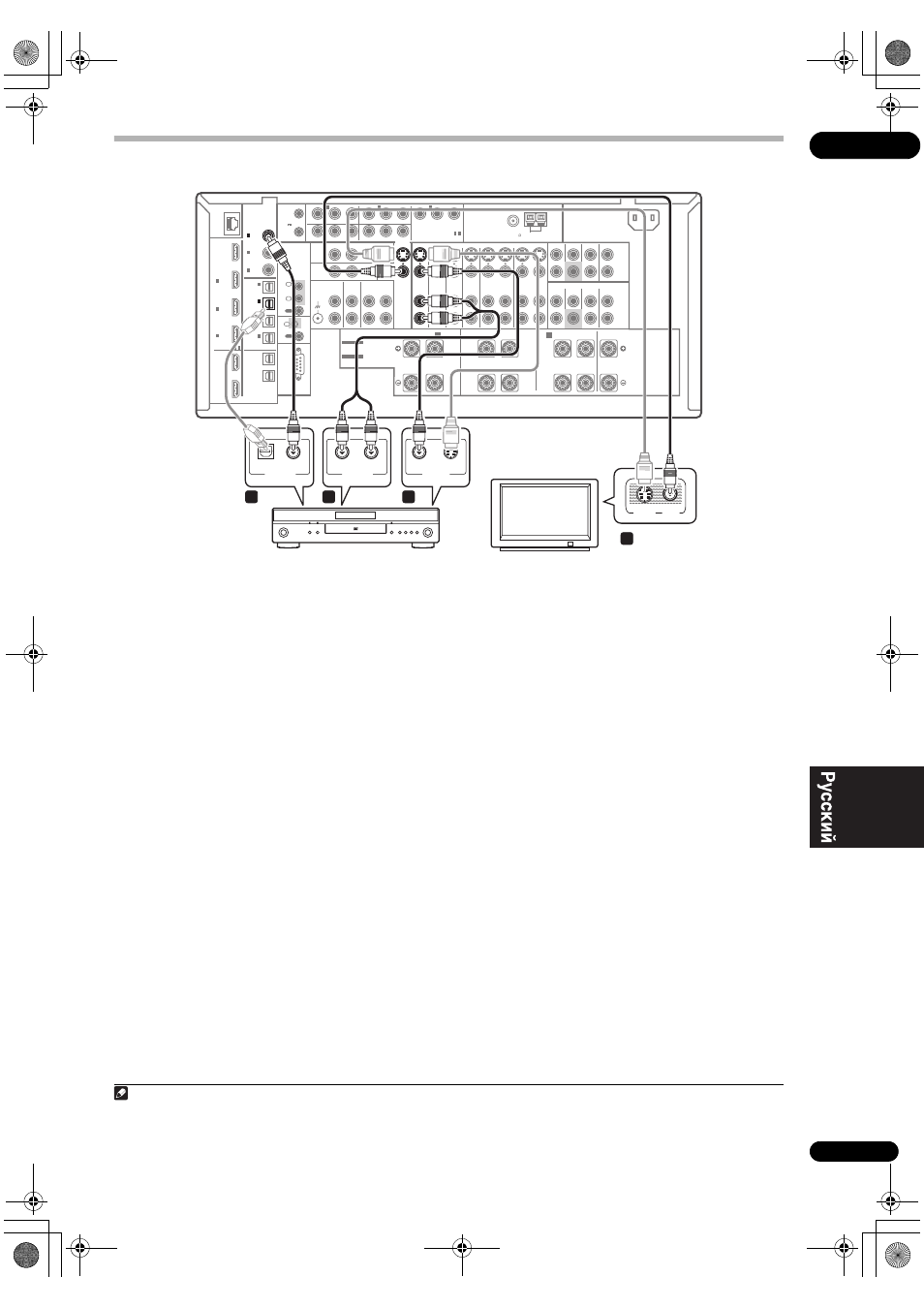

На схеме показана базовая установка данного ресивера с
телевизором и проигрывателем дисков DVD при помощи
соединения S-Video или композитного соединения.
Различные телевизоры и проигрыватели дисков DVD
могут предлагать различные возможности подключения.
Если используемый телевизор/или проигрыватель дисков
DVD имеет компонентные видеовходы и выходы, см.
также раздел Использование компонентных видеогнезд
на стр. 22. Если в используемом проигрывателе дисков
DVD предусмотрены многоканальные аудиовыходы, см.
раздел Подключение многоканальных аналоговых входов
на стр. 61.
1
Подключите видеогнездо MONITOR OUT к
видеовходу телевизора.
Для подключения к композитному видеогнезду,
используйте стандартный видеокабель гнезда RCA/
звукоснимателя, или для получения высококачественных
видесигналов, подключите к гнезду S-Video через
S-Video кабель.
2
Подключите выход композитного видео или
S-Video
проигрывателя DVD к входу DVD VIDEO
или DVD S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-Video.
3
Подключите цифровой аудиовыход
коаксиального типа
1
проигрывателя DVD к входу
COAXIAL IN 1 (DVD)
этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифровых аудиосигналов.
4
Подключите стереофонические аудиовыходы
на проигрывателе DVD ко входам DVD AUDIO.
Подключите с помощью стереофонического кабеля
гнезда RCA/звукоснимателя.
• Если на используемом проигрывателе дисков DVD
имеются многоканальные аналоговые выходы,
вместо этого можно использовать их. См. также
раздел Подключение многоканальных аналоговых
входов на стр. 61.
LAN
(10/100)
DIGITAL
OPTICAL
RS-232C
HDMI
COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
(VIDEO1)
IN
3
(VIDEO2)
R
ZONE 2 OUT
MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
OUT
IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
VIDEO
VIDEO
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
L
R
L
R
FM UNBAL 75
AM LOOP
MONITOR
OUT
DVD
IN
VIDEO
IN
1
(DVD)
(DVR1)
IN
2
SPEAKERS
COAXIAL
ASSIGNABLE
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
VIDEO
IN
S-VIDEO
IN
S-VIDEO
VIDEO OUT
AUDIO
R
L
ANALOG OUT
OPTICAL
DIGITAL OUT
COAXIAL
1
3
2
4
SC-LX81
Проигрыватель DVD
Телевизор
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с
помощью оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню
Input Setup на стр. 90).
