03
27
Ru

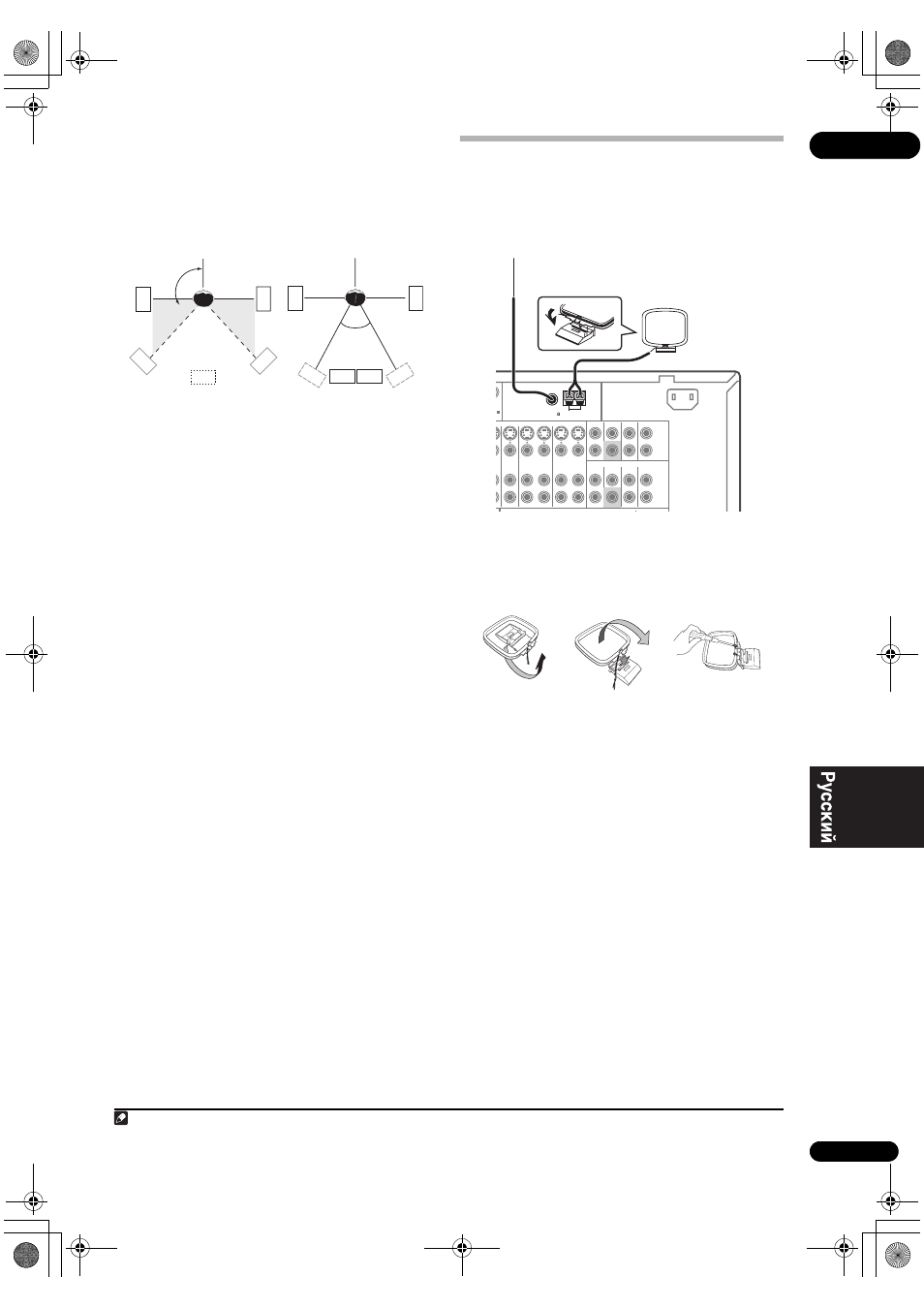

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На
первой схеме (рис. A) показано размещение с одним
подключенным задним громкоговорителем объемного
звучания (или без него). На второй схеме (рис. Б)
показано размещение с двумя задними
громкоговорителями объемного звучания.
Подключение антенн
Поставляемые антенны упрощают прослушивание AM и
FM радиопередач. При низком качестве приема, лучшее
качество звучания можно получить от внешней
антенны—см. раздел Подключение внешних антенн на
стр. 28.
Рамочная антенна АМ
1
Соберите подставку как показано на
иллюстрации.
1
• Согните подставку в указанном направлении (рис. A).
• Закрепите рамку на подставке (рис. Б).
• Антенну АМ можно закрепить на стене (рис. В).
Перед закреплением, убедитесь в
удовлетворительном качестве приема.
2
Снимите предохранительные щитки с контактов
антенны AM.
3
Нажмите выступы AM LOOP терминала
антенны для открытия, и вставьте один провод в
каждый терминал.
4
Отпустите выступы для закрепления проводов
антенны АМ.
5
Установите антенну AM на плоскую
поверхность и в направлении наилучшего приема.
Избегайте установки возле компьютеров, телевизоров,
или электроприборов, и не давайте соприкасаться с
металлическими предметами.
LS
LS
RS
RS
SB
LS
RS
SBL
SBL
SBR
SBR
90° до 120°
0° до 60°
рис. A
рис. Б
Примечание
1 Не используйте никакие антенны, кроме поставляемой рамочной антенны АМ.
EO
ANTENNA
PRE OUT
MULTI CH IN
3
-
O1
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
(Single)
L
R
L
R
FM UNBAL 75
AM LOOP
AC IN
ANTENNA
FM UNBAL 75
AM LOOP
SC-LX81
рис. A
рис. Б
рис. В
