Раздел 3:
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой
странице описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.
Важное предупреждение
• На рисунках отображен SC-LX81, однако для SC-LX71 используются одинаковые подключения, если нет оговорок.

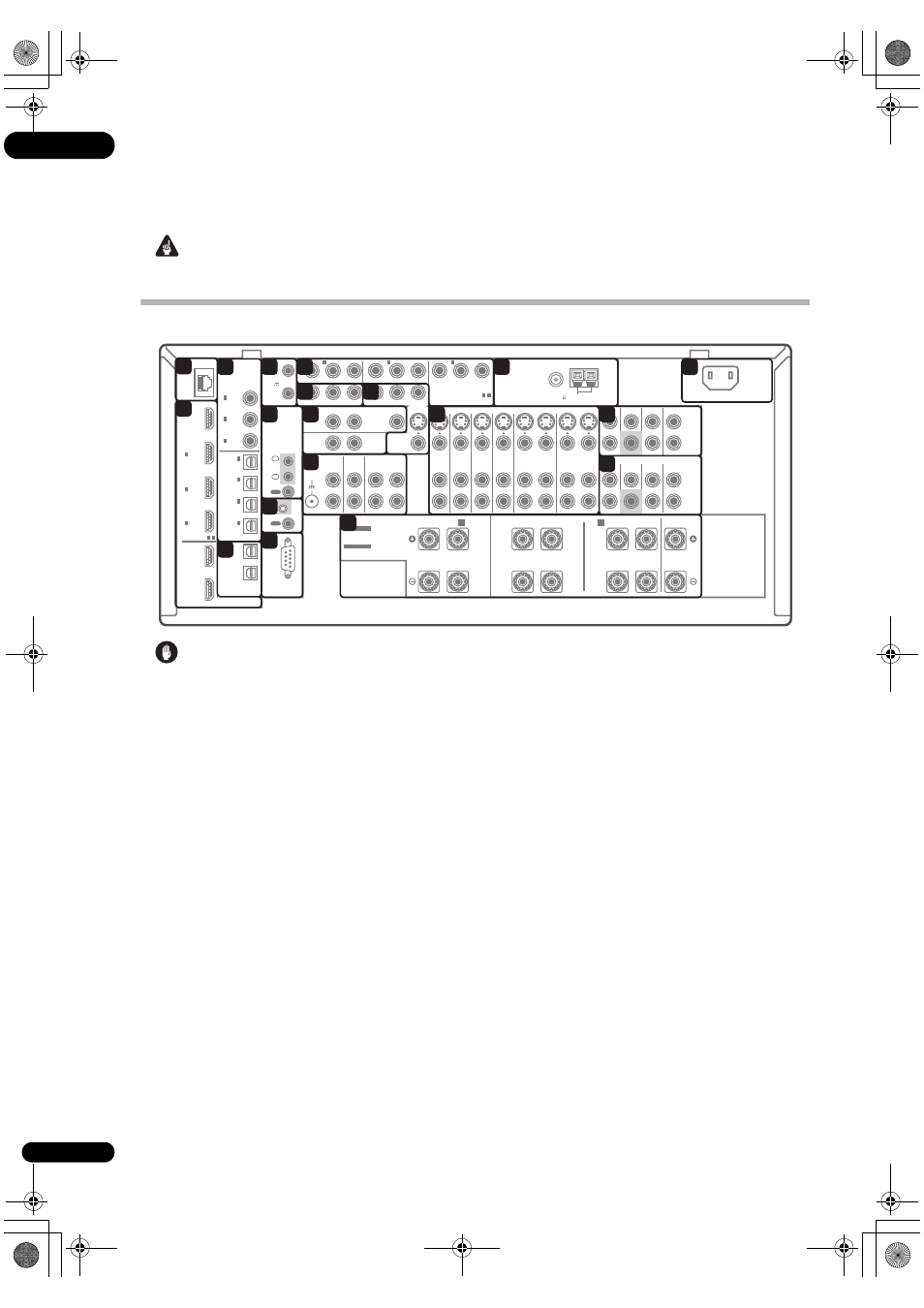

Задняя панель
Предупреждение
• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
электророзетки. Включение должно быть последним
шагом.
1
Терминал LAN (10/100)
См. раздел Воспроизведение источников HOME
MEDIA GALLERY на стр. 71.
2
Разъемы HDMI (6 шт. (SC-LX81), 5 шт. (SC-LX71))
Несколько входов и один (SC-LX71) или два
(SC-LX81) выхода для высококачественного аудио/
видеоподключения с устройствами, поддерживающими
формат HDMI.
См. раздел Подключение с помощью HDMI на стр. 16.
Только SC-LX81: См. раздел Переключение выхода
HDMI на стр. 98.
3
Оптический и коаксиальный цифровые
аудиовходы (7 шт. (SC-LX81), 6 шт. (SC-LX71))
Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового
телевидения, проигрыватели CD и тд.
Для получения сведений о назначении входов см.
также раздел Меню Input Setup на стр. 90.
4
Оптические цифровые аудиовыходы (2 шт.)
Используйте для записи на рекордер CD или MiniDisc.
См. раздел Подключение цифровых аудиоисточников
на стр. 23.
Гнездо ZONE3/SOURCE OUT также используется для
подключений MULTI-ZONE.
См. раздел Прослушивание MULTI-ZONE на стр. 64.
5
12
В пусковые гнезда (всего 50 мА макс.) (2 шт.)
Используйте для включения и отключения компонентов
системы в соответствии с функцией приема ресивера.
См. раздел Включение и отключение компонентов с
помощью 12-вольтного пускового устройства на стр. 68.
6
Входы/выход ДУ
Используйте для подключения внешнего сенсора ДУ для
использования, например, в установке MULTI-ZONE.
См. раздел Подключение ИК приемника на стр. 67.
7
Вход/выход управления
Используйте для подключения других компонентов
Pioneer с возможностью управления всеми компонентами
при помощи одного ИК сенсора ДУ.
См. раздел Управление другими компонентами
Pioneer с помощью пульта данного устройства на
стр. 106.
LAN
(10/100)
DIGITAL
SPEAKERS
OPTICAL
RS-232C
HDMI
COAXIAL
COMPONENT VIDEO
ANTENNA
PRE OUT
MULTI CH IN
A
IR
CONTROL
BD
IN
12 V
TRIGGER
IN
1
IN
2
IN
3
OUT
1
OUT
2
SOURCE
OUT
ZONE3/
SOURCE
OUT
3
1
ASSIGNABLE -
3
1
ASSIGNABLE -
(HDMI
CTRL)
ASSIGNABLE
ASSIGNABLE
(CD-R)
IN
4
(VIDEO1)
IN
3
(DVR1)
IN
2
(TV/SAT)
IN
1
IN
3
(DVR2)
IN
2
(CD)
IN
1
(DVD)
IN
1
IN
2
(OUTPUT
12V
TOTAL
50mA
MAX)
1
2
IN
1
IN
IN
2
OUT
OUT
(DVD)
P
R
P
B
Y
P
R
P
B
Y
P
R
P
B
Y
(VIDEO1)
IN
3
(VIDEO2)
R
ZONE 2 OUT
MONITOR
OUT
PHONO
IN
CD
IN
DVD
IN
TV/SAT
IN
VIDEO1
IN
VIDEO2
IN
OUT
DVR1
IN
OUT
DVR2
IN
OUT
IN
CD-R/TAPE
SIGNAL
GND
ZONE 2
OUT
ZONE 3
OUT
VIDEO
VIDEO
S-VIDEO
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
B
L
R SURROUND BACK/
L
R
SURROUND
SUBWOOFER
SURROUND SURROUND BACK
(Single)
(Single)
L
L
R
SEE INSTRUCTION
MANUAL
L
R
L
R
FM UNBAL 75
AM LOOP
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
AC IN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
19
17
18
