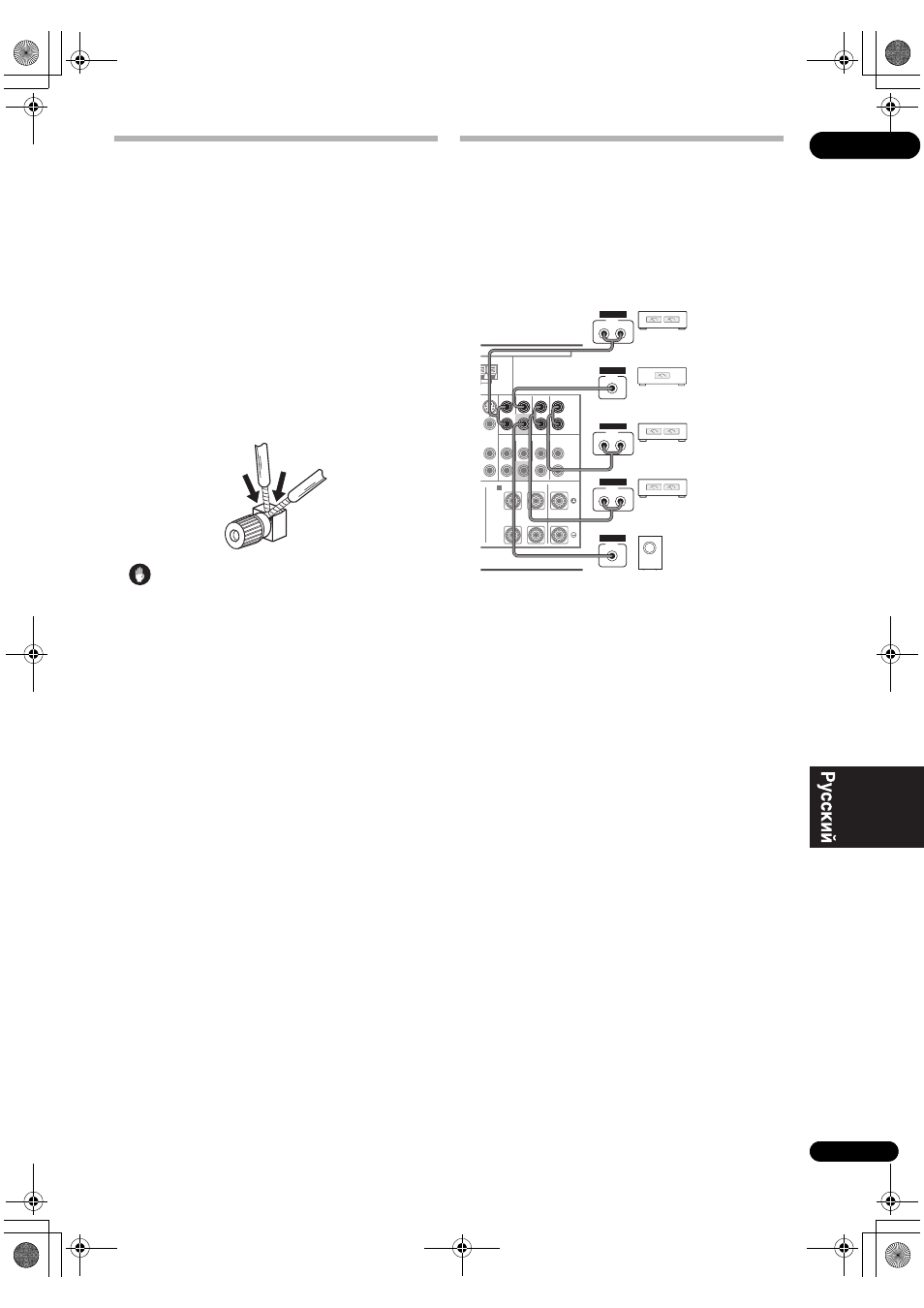

Двухпроводное подключение
громкоговорителей
Двухпроводное подключение выполняется в основном по
тем же причинам, что и для двухканального усиления, но
также позволяет устранить помехи, вносимые проводами,
что воспроизводит более высокое качество звучания. Для
этого используемые громкоговорители также должны
иметь возможность двухпроводного подключения (иметь
отдельные терминалы для высоких и низких частот). При
двухпроводном подключении убедитесь в том, что в
разделе Настройка задних громкоговорителей
объемного звучания на стр. 57 выбраны параметры
Normal или Speaker B.
•
Для двухпроводного подключения
громкоговорителя подсоедините два кабеля
громкоговорителя к разъему громкоговорителя на
ресивере.
Предупреждение
• Убедитесь в том, что при двухпроводном
подключении используются параллельные (а не
последовательные, что бывает довольно редко)
подключения.
• Не подключайте различные громкоговорители к
одному и тому же терминалу таким образом.
Подключение дополнительных
усилителей
Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому
каналу системы при помощи выходов предварительного
усилителя. Для подключения усилителей для подъема
мощности громкоговорителей, выполните подключения,
показанные ниже.
• Можно использовать дополнительный усилитель как
на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном
громкоговорителе. В этом случае подключите
усилитель только к левому (L (Single)) терминалу.
• Звук, поступающий через разъемы заднего канала
объемного звучания будут зависеть от его
конфигурации, описанной в разделе Настройка
задних громкоговорителей объемного звучания на
стр. 57.
• Чтобы был слышен только усиленный звук,
установите систему громкоговорителей в положение
OFF или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.
• Если низкочастотный громкоговоритель не
используется, установите настройку передних
громкоговорителей (см. раздел Speaker Setting на
стр. 57) на LARGE.
PRE OUT
MULTI CH IN
A
VR2
IN
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
FRONT
CENTER
CENTER
L
R
FRONT
SUBWOOFER
SURROUND SURROUND BACK
(Single)
L
R
L
R
M LOOP
PRE OUT
FRONT
CENTER
SUBWOOFER
SURROUND SURROUND BACK
(Single)
L
R
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
ANALOG
INPUT
ANALOG
Активный
низкочастотный
громкоговоритель
Усилитель
переднего канала
Усилитель центрального
канала (моно)
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
SC-LX81
