DRQD-...
Festo DRQD-... 0907e 中文
51
可以进行以下设定:
操作
反应

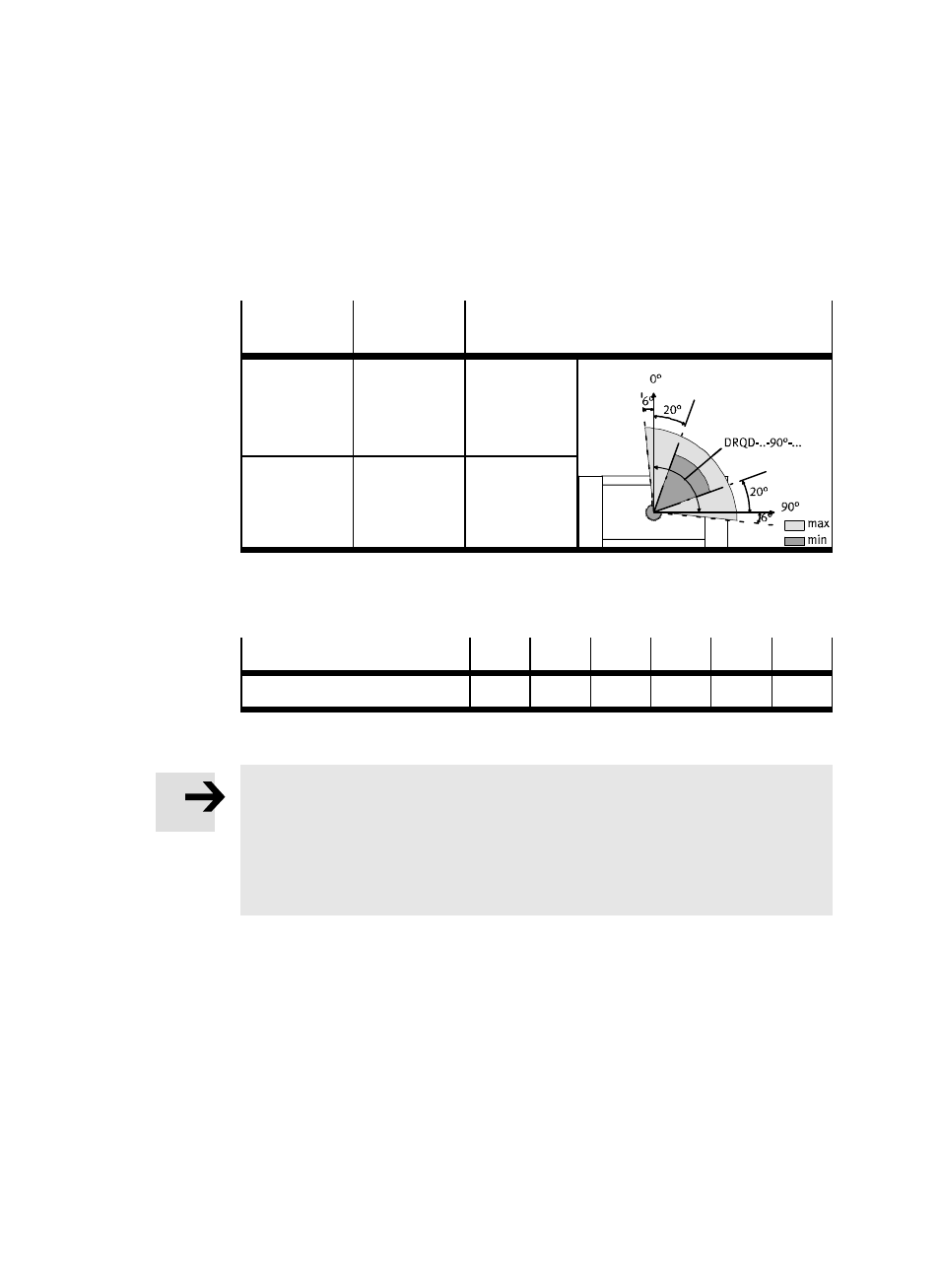

基于厂家基本设定的调节范围(示例:
DRQD-...-90)
沿顺时针方向
转动
减小转动角度
- 20°
沿逆时针方向
转动
加大转动角度
+ 6°
图 16
螺纹套筒每转一圈大约相当于以下角度改变。
DRQD-...
16
20
25
32
40
50
每转一圈的角度改变
[°]
8.2
8.5
6.9
6
.6
4
.9
3
.8
图 17
注意
DRQD-40/50 可能会由于未锁紧螺纹套筒而被损坏。
4. 请确保已再次用规定的扭矩拧紧了螺纹套筒的锁紧螺母。紧固扭矩
为 50 Nm。
DRQD-16 ... 32 的螺纹套筒由其自锁功能锁紧。
5.
重复此过程进行第二个终端位置的设定。
