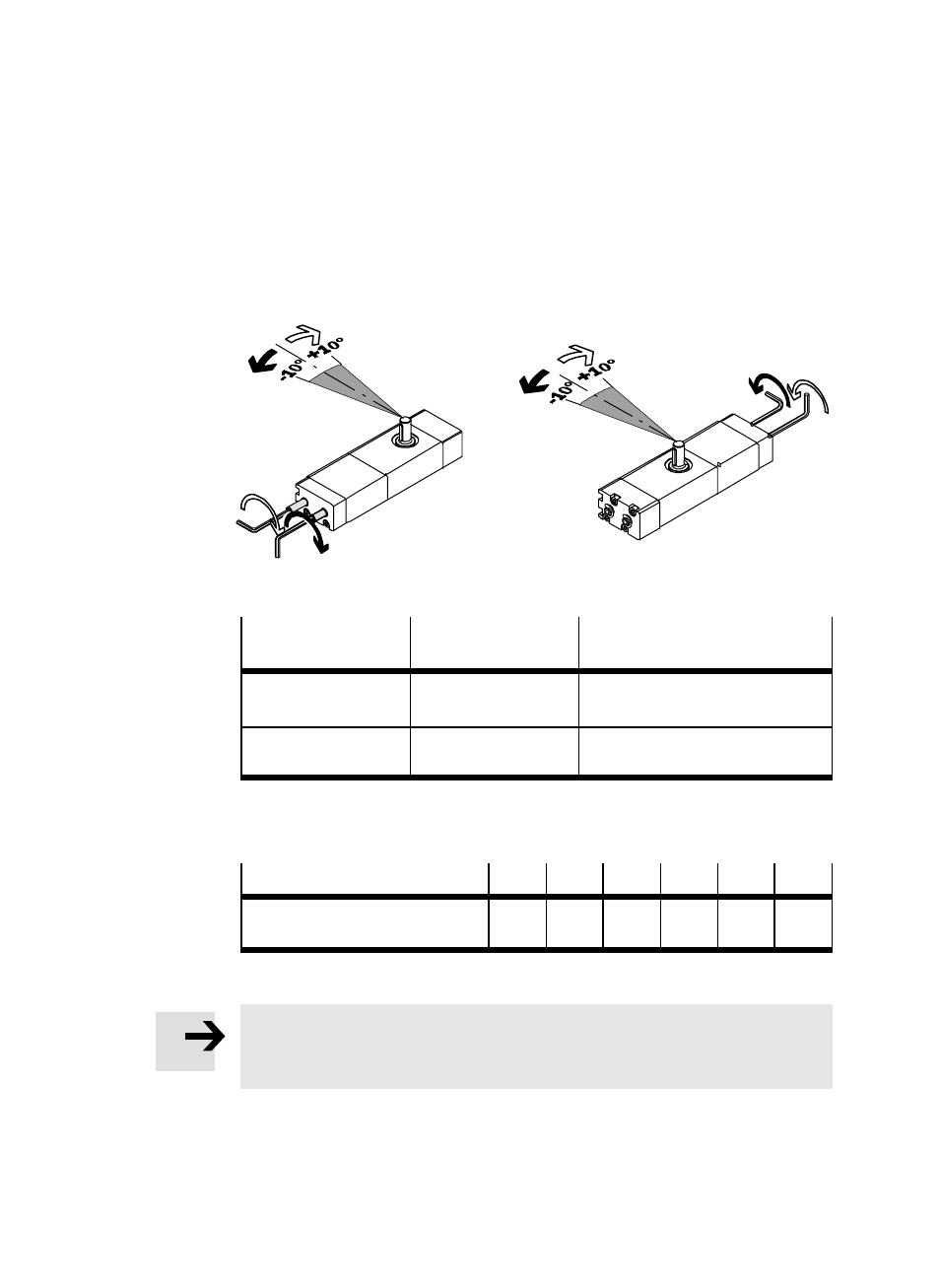

Возможны следующие установки:
DRQD-...-90-...-AR-Z1 DRQD-...-90-...-AL-Z1
AR
AL
(A)
(B)
(B) (A)
Рис. 33
Действие Реакция Макс. смещение по отношению
к заводской базовой настройке
Вращение винта (А)
по часовой стрелке Увеличение
угла пово-рота + 10°
Вращение винта (В)
по часовой стрелке Уменьшение
угла пово-рота - 10°
Рис. 34
Один поворот приблизительно соответствует следующему изменению угла поворота:
DRQD-... 16 20 25 32 40 50
Изменение угла при одном
повороте [°] 6,2 5,1 4,1 3,3 2,4 1,9
Рис. 35
Указание
При подаче давления шестигранный ключ может вылететь из полого штока.
S После завершения регулировок вынимать шестигранный ключ из штока.
