DRQD-...
Festo DRQD-... 0907e Русский
23

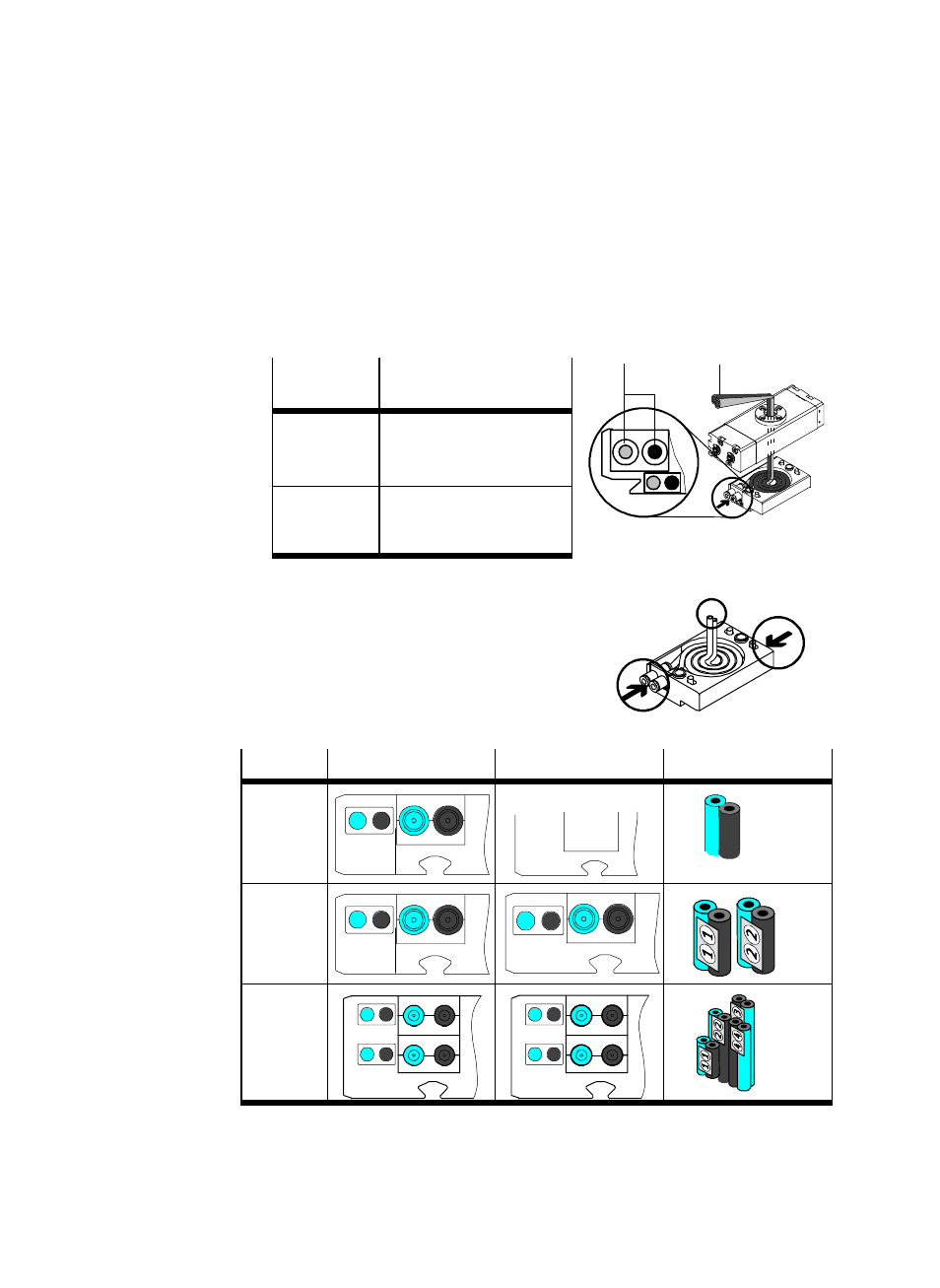

При использовании привода с модулем подвода шлангов/кабелей DRQD-...-SD../E..
S
Подключить пневматические разъемы (X) и (Y) рис. 38.
Необходимые размеры шлангов приведены в сводной таблице ниже.
Разъем
шланга
Шланг
∅
Цанговый
штуцер
с резьбой (X)
4 мм
6 мм (для DRQD-...-SD6..)
Спираль
шланга (Y)
6 мм (для DRQD-...-SD6..)
4 мм (для DRQD-...-SD4..)
3 мм (для DRQD-...-SD32)
Рис. 39
Правильность подключения пар шлангов на
месте выхода шланга (C) к цанговым штуце-
рам (A) и (B) обозначена на штуцерах цвет-
ными маркировочными табличками, которые
при более чем одной паре шлангов дополни-
тельно пронумерованы.
DRQD-...
(A)
(B)
(C)
-SD..2
- E..2
1
1
-SD..4
-E..4
1
1
2
2
-SD..8
1
1
2
2
3
3
4
4
Рис. 38
x
y
Рис. 40
A
B
C
