Для предварительного натяжения свободных концов шланга (для DRQD-...-SD..) при
больших углах поворота (180...360°):
S
Поверните выходной вал против часовой стрелки в конечное положение.
S
Согните открытые концы шланга в ненагруженном состоянии.
DRQD-...-SD32 ... 62
DRQD-...-SD64

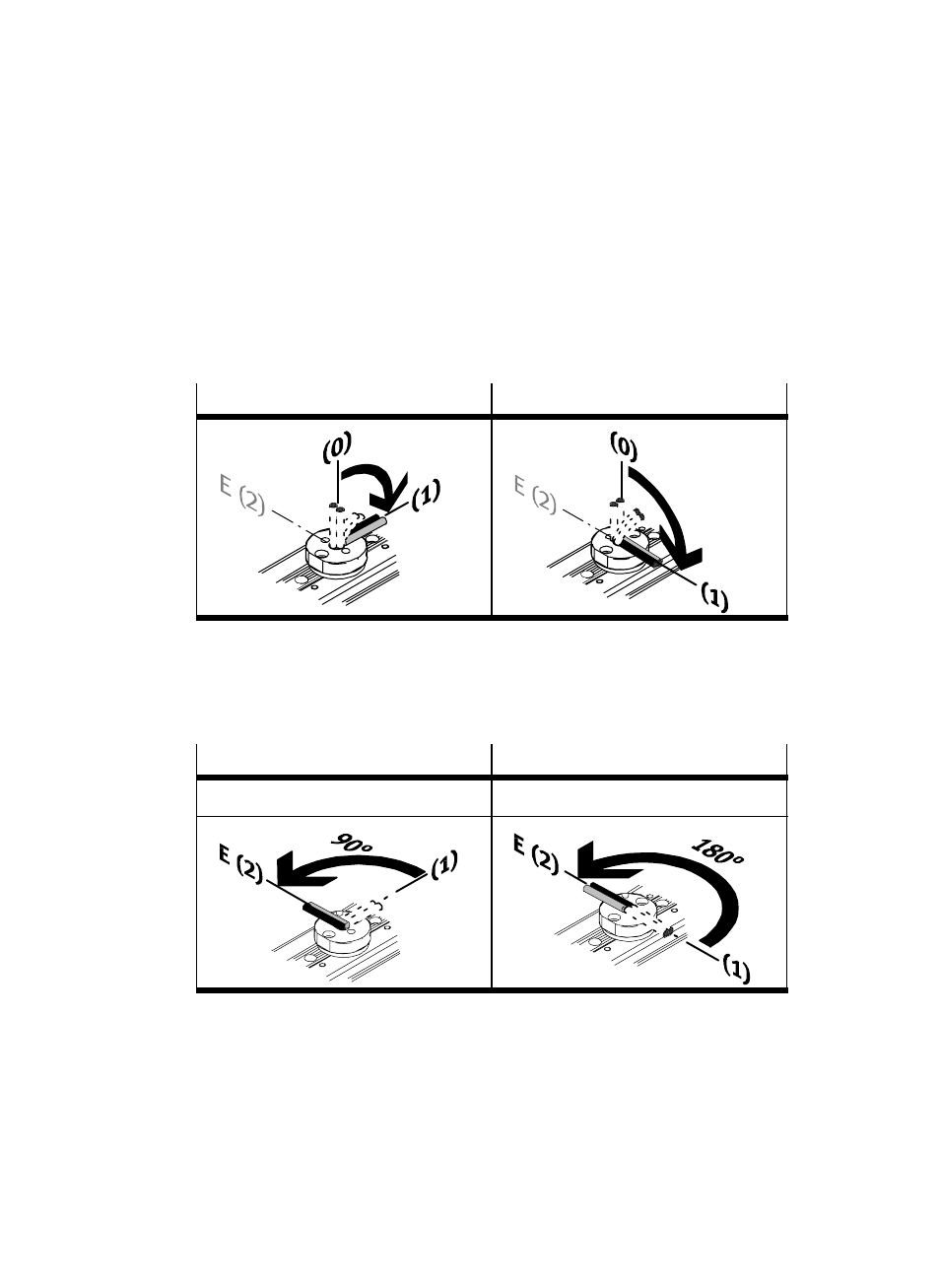

Рис. 9
S
Поверните концы шланга против часовой стрелки в положение Е, как показано на
Рис. 10. При этом шланг (например, в пазу адаптера) должен на конце получить
описанное далее предварительное натяжение.
DRQD-...-SD32 ... 62
DRQD-...-SD64
предварительное натяжение на 90°
предварительное натяжение на 180°
Рис. 10
Благодаря этому предотвращается недопустимый зажим шлангов внутри модуля
подвода при больших углах поворота (180...360°).
S
Расположить предварительно натянутые концы шланга в предусмотренном
положении Е (например, в пазу адаптера).
