DRQD-...
Festo DRQD-... 0907e 中文
47
对于带中空驱动轴的 DRQD:
3.
需要时可将管线穿过中空的驱动轴。
可用于布线的中空轴内径尺寸如下:
DRQD-...
16
20
25
32
40
50
法兰轴内径
[mm]
9
11
12
14
20
24
中心轴内径
[mm]
–
–
–
–
6.5
10
图 7

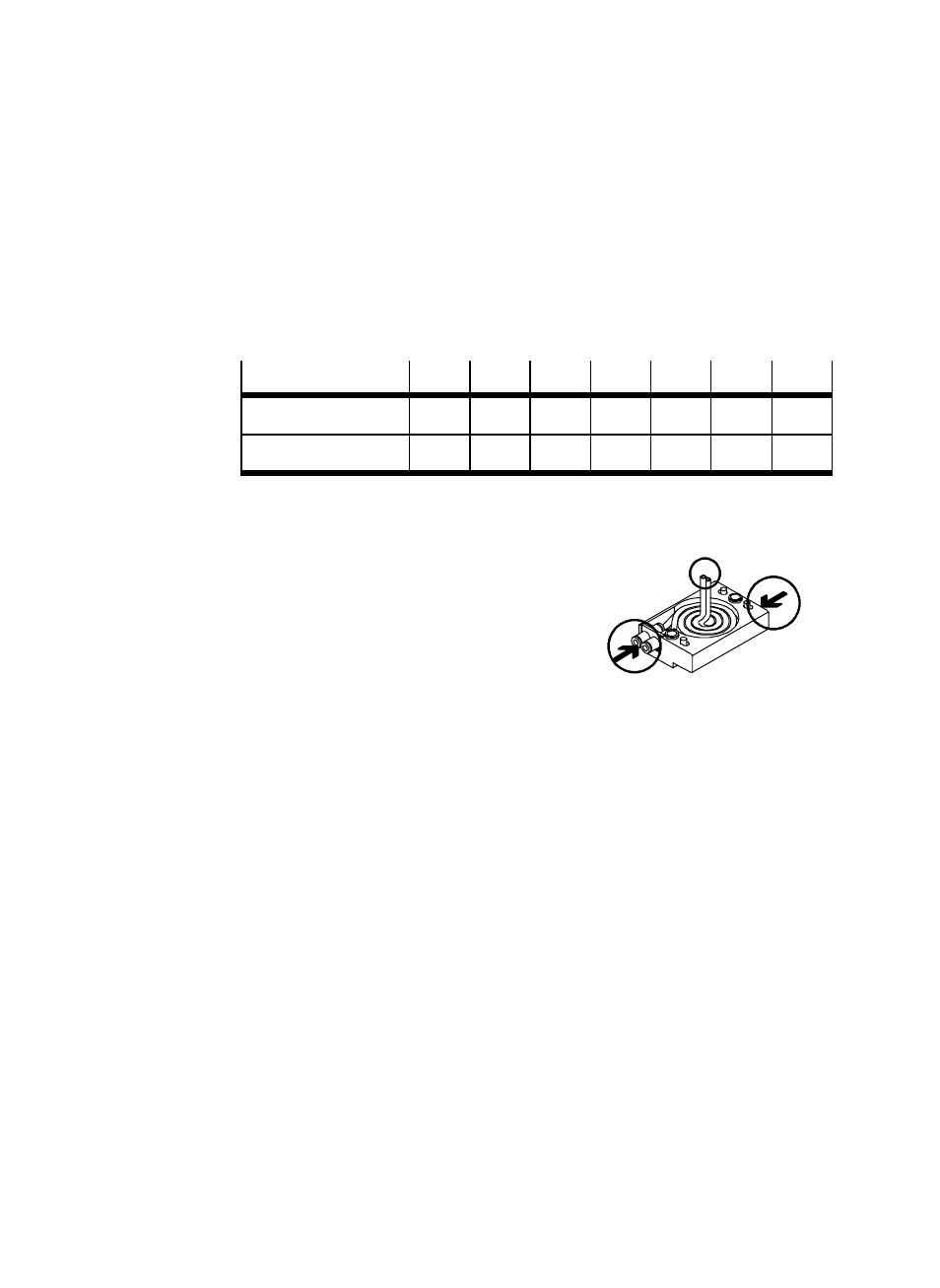

为 DRQD-...-SD../-E.. 法兰轴的中心供气通道预装软管:
S
请留心各单个软管对 C 与气动快插接头
A和 B 之间的配属关系。配属关系用颜
色加以标记,当有不止一对软管时在快
插接头处另外还有编了号的的标签。
图 8
A
B
C
