Инструкция по эксплуатации Festo Неполноповоротные приводы DRQD-40...50
Страница 14
DRQD-...
Festo DRQD-... 0907e Русский
14
Регулировка с пневматическим демпфированием для DRQD-...-PPVJ
Указание
S Убедиться, что соблюдены следующие
условия для стопорных элементов:
–
Не снимать стопорные кольца
(для DRQD-16 ... 32).
–
Максимально плотно прикрутить резьбо-
вую втулку к контргайке (для DRQD-40/50).
Стопорные элементы предназначены для
ограничения максимально допустимого угла
поворота. При неправильном обращении со
стопорными элементами резьбовую втулку
можно вкрутить на недопустимую глубину.

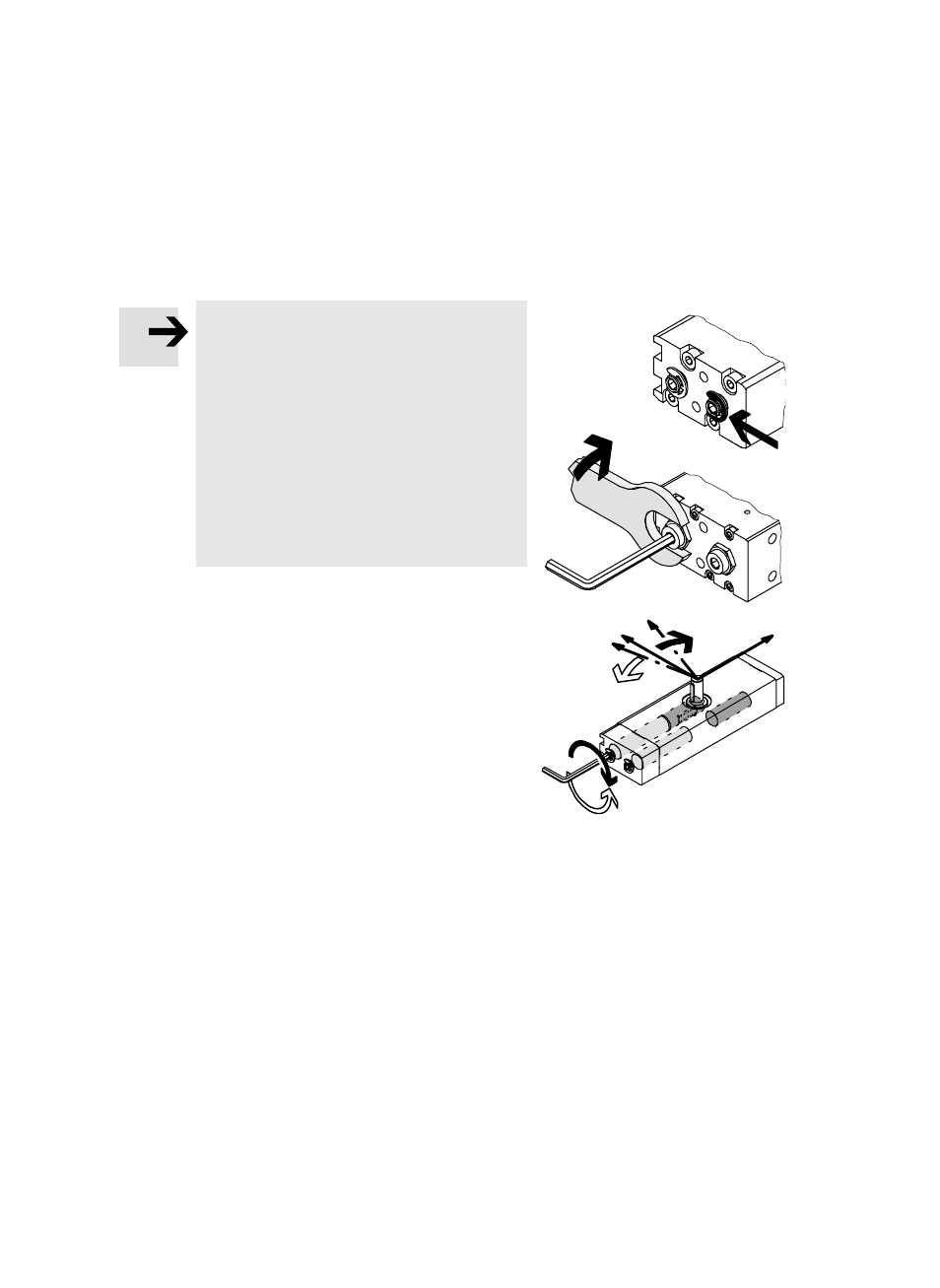

Для настройки конечных положений:
1.
Вручную повернуть перемещаемую массу
в конечное положение.
2.
Ослабить контргайку резьбовой втулки
(только для DRQD-40/50).
3.
Вкрутить соответствующую резьбовую втулку
с помощью шестигранного ключа до установ-
ки желаемого конечного положения.
Рис. 14
DRQD-16-...-32
DRQD-40/50
Рис. 15
