DRQD-...
Festo DRQD-... 0907e Русский
15

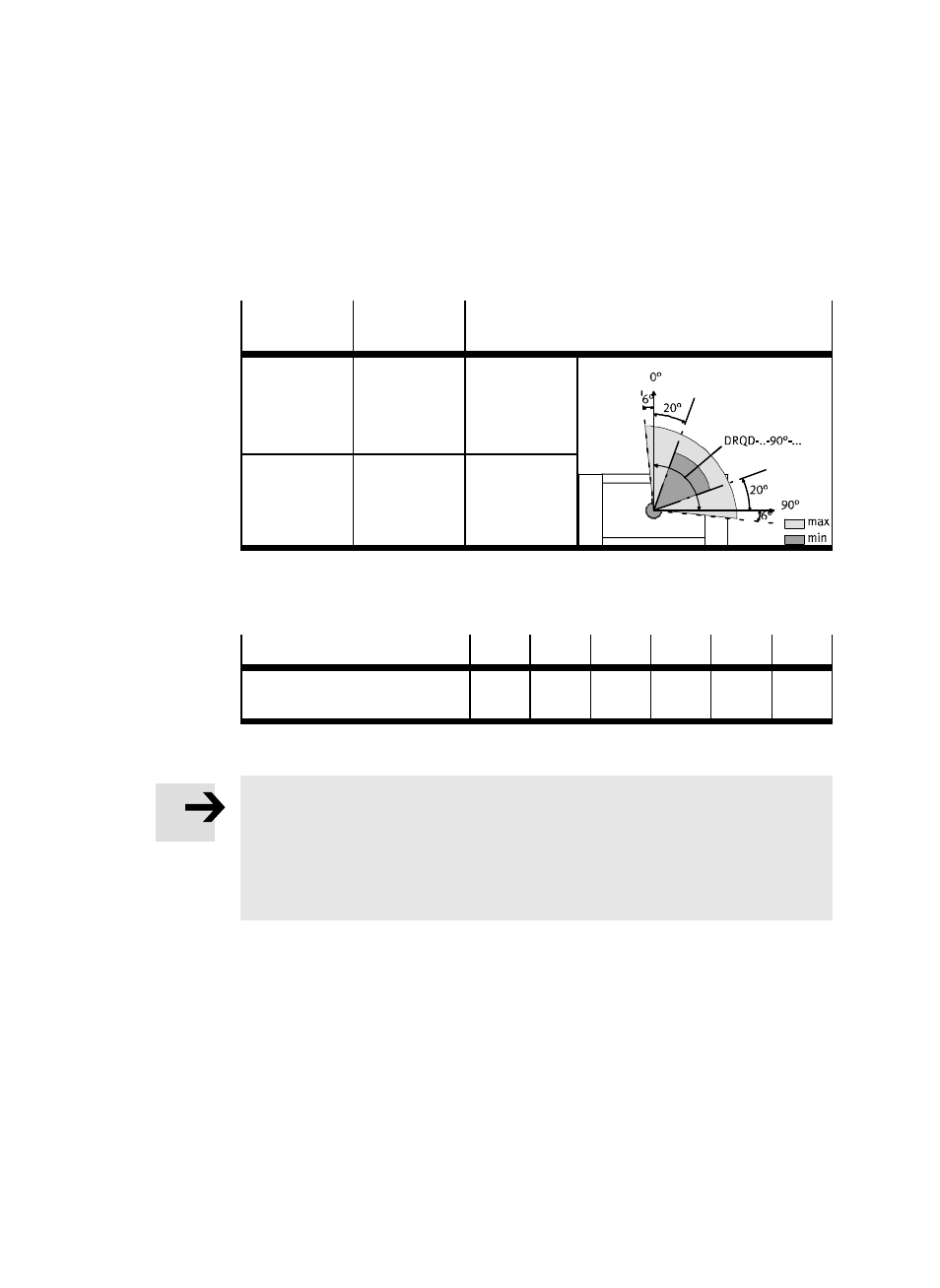

Возможны следующие установки:
Действие Реакция Диапазон настройки по отношению к заводской
базовой настройке (пример: DRQD-...-90)
Поворот по
часовой
стрелке Уменьшение
угла поворота - 20°
Поворот против
часовой
стрелки Увеличение
угла поворота + 6°
Рис. 16
Один поворот приблизительно соответствует следующему изменению угла поворота.
DRQD-... 16 20 25 32 40 50
Изменение угла при
одном повороте [°] 8,2 8,5 6,9 6 ,6 4 ,9 3 ,8
Рис. 17
Указание
Незафиксированные резьбовые втулки могут привести к поломке DRQD-40/50.
4. Убедиться, что контргайки резьбовых втулок затягиваются с указанным моментом
затяжки. Момент затяжки составляет 50 Нм.
У DRQD-16 ... 32 резьбовые втулки автоматически фиксируются.
5. Повторить действия для настройки второго конечного положения.
