Инструкция по эксплуатации Festo Неполноповоротные приводы DRQD-40...50
Страница 28
DRQD-...
Festo DRQD-... 0907e Русский
28
1.
Оба дросселя с обратным клапаном (A)
– вначале полностью закрутить,
– затем вновь открыть примерно на один
оборот.
2.
Установочные винты для демпфирования
конечных положений (B)
– вначале полностью вкрутить (DRQD-...-
P1J/PPVJ),
– затем вновь выкрутить примерно на 1/4
оборота (только для DRQD-...-PPVJ).
3.
Подавать воздух в привод согласно одному из следующих вариантов (на выбор):
– Медленная подача воздуха в одну полость.
– Одновременная подача воздуха в обе полости с последующим сбросом воздуха
с одной стороны.
4.
Выполните пробный пуск.
5.
Во время пробного пуска обратить внимание на необходимые исправления в уста-
новках DRQD. Это могут быть, например:
– зона вращения перемещаемой массы
– скорость вращения перемещаемой массы.
– демпфирование в конечных положениях.
6.
Медленно открывать дроссели с обратным клапаном (A) до установки желаемой
скорости вращения.
Если желаемая скорость вращения в DRQD-40/50-...-YSRJ не достигнута, время
демпфирования можно уменьшить путем постепенного выкручивания амортизаторов
(ок. 1 мм за одно испытание). Максимальное значение:
– 6
поворотов (10 мм) для DRQD-40-...-YSRJ
– 10 поворотов (15 мм) для DRQD-50-...-YSRJ.
7.
Проворачивать установочные винты для
демпфирования конечных положений (B)
с обеих сторон, пока не будет достигнуто
требуемое демпфирование.
Поршень должен точно достичь конечного
положения, но без жесткого удара.
Слишком сильный удар приводит к отскоку
поршня от конечного положения.
При этом демпфирующий элемент в DRQD-...-
P1J нельзя выкручивать дальше, чем Lmin
(
Î глава «Механический монтаж,
Регулировка с эластичным демпфером»,
Рис. 19).

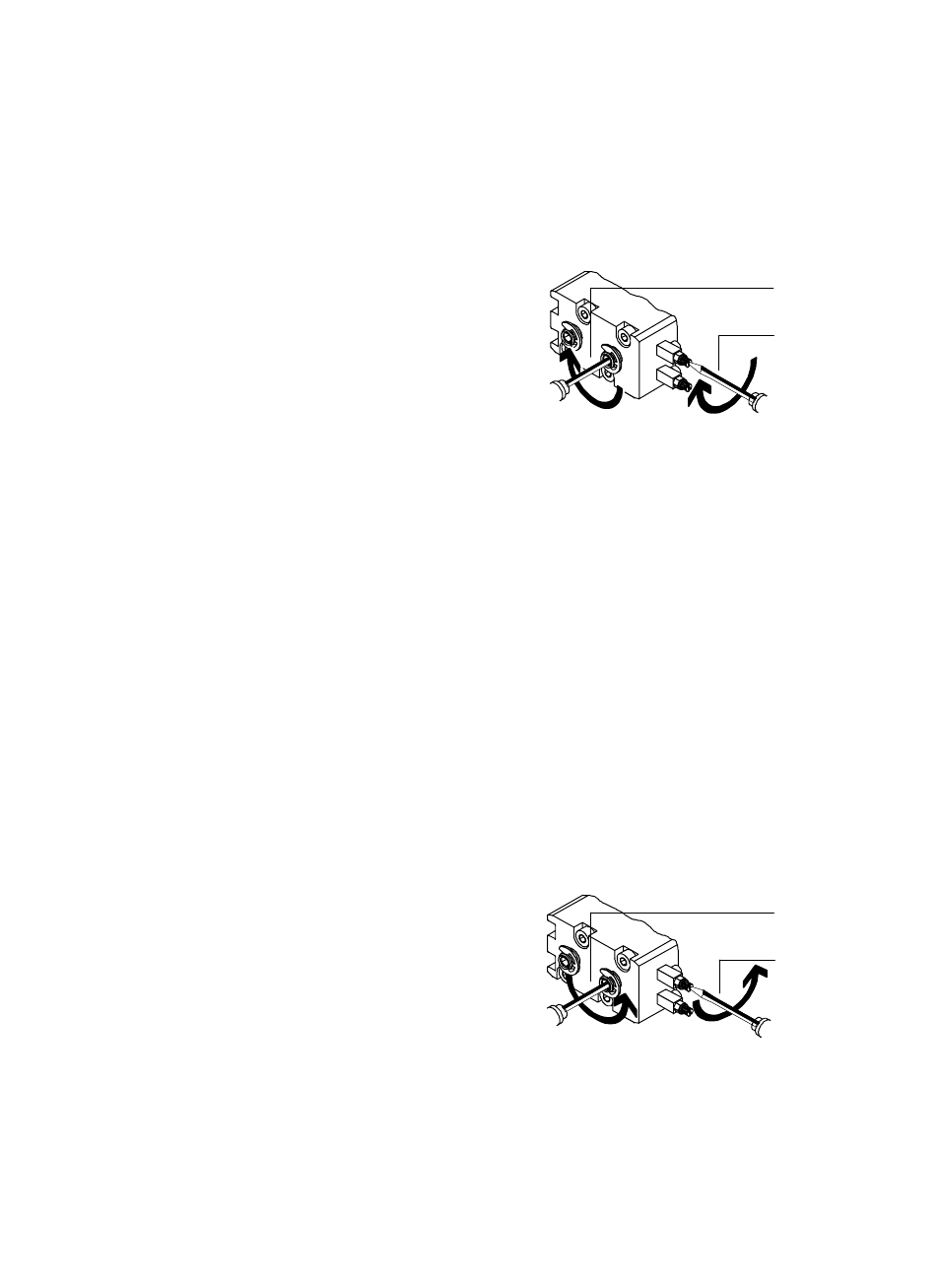

Рис. 50
(B)
(A)
Рис. 51
(B)
(A)
