DRQD-...
Festo DRQD-... 0907e Русский
19
Один поворот приблизительно соответствует следующему изменению угла поворота.
DRQD-... 16 20 25 32 40 50
Изменение угла при одном
повороте [°] 8,2 6,8 5,5 6 ,6 4,9 3,8
Рис. 28
5. Повторить действия для настройки второго конечного положения.
Указание
Незафиксированные резьбовые втулки могут привести к поломке DRQD.
6. Убедиться, что контргайки 8 обеих резьбовых втулок амортизаторов снова
затягиваются с указанным моментом затяжки ( следующая таблица).
DRQD-... 16 20 25 32 40 50
Момент затяжки 8 [Нм] 10 20 30 60 80 80
Рис. 29
При успешной настройке встроенных амортизаторов:

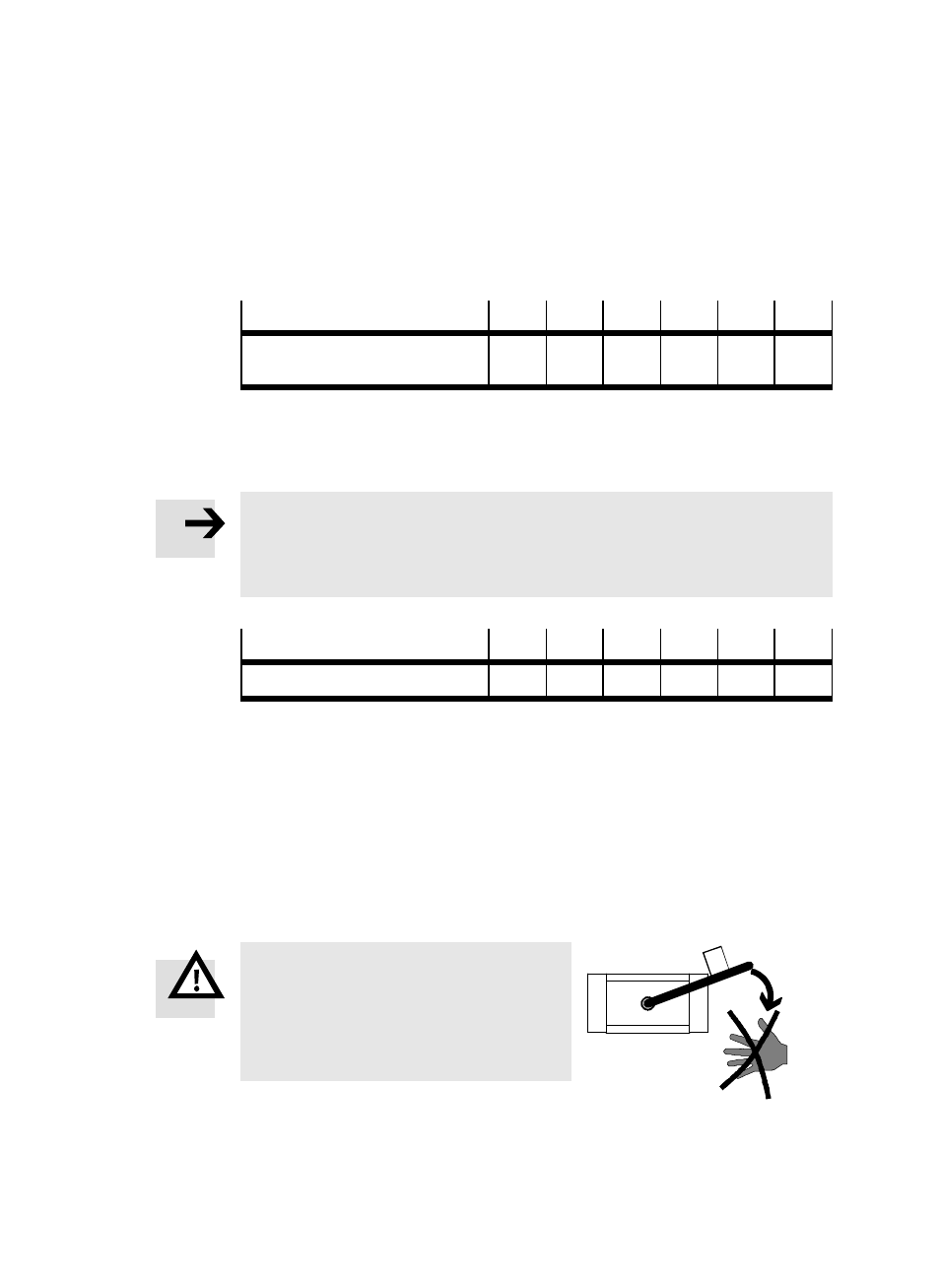

Предупреждение
S Убедитесь, что в зону вращения
– не могут попасть руки.
– не могут попасть посторонние предметы.
(например, через установленную
защитную решетку).
m
Рис. 30
