DRQD-...
Festo DRQD-... 0907e 中文
42

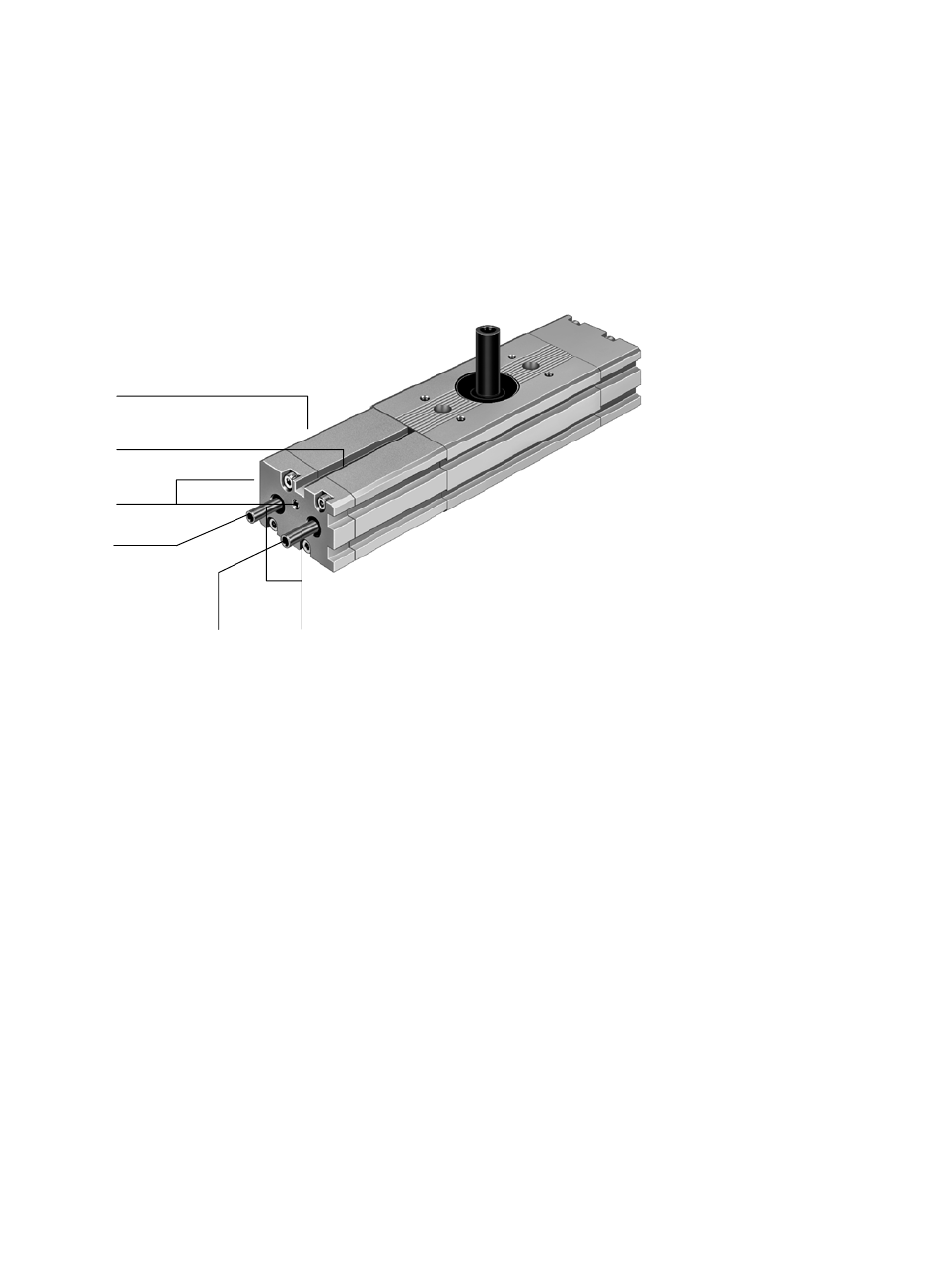

中位模块 DRQD-...-Z1 （不用于 DRQD-...-P1J）：
aG
aE
aH
aI
bJ
aF
aE （中空） 活塞杆
aF 用以调节中间位置的内六角头螺丝（隐蔽在中空的活塞杆内）
aG 可见的内六角头螺丝（不允许调节― 否则可能会损坏功能）
aH 中位模块的气接口（带螺塞的备用气接口）
aI 用于监控中间位置的接近开关的安装槽
bJ 中位模块的排气孔（在隐蔽处；不允许被盖住或者被灰尘弄脏而堵塞）
图 3
