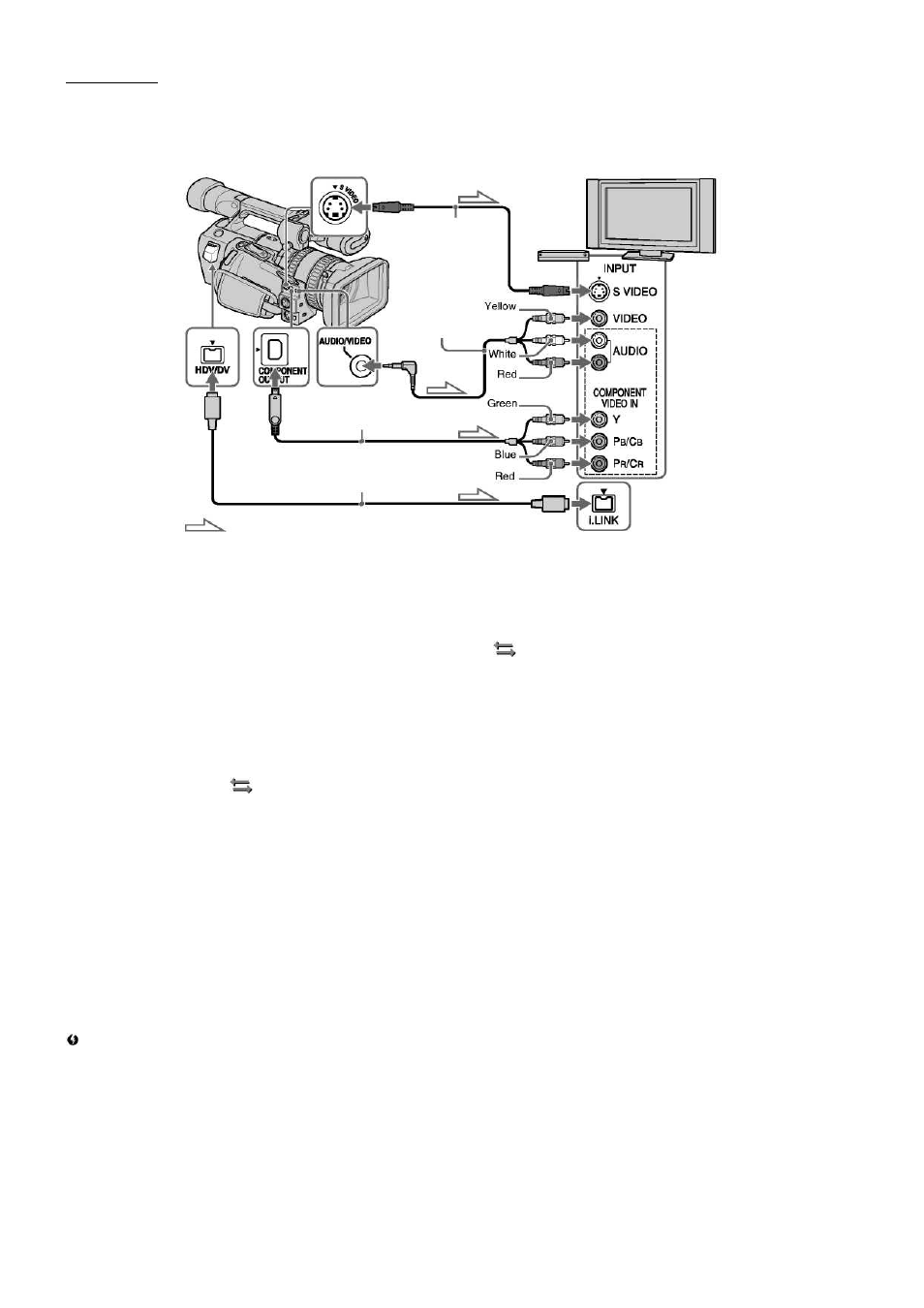

Просмотр изображения на ТВЧ-приемнике
Если ТВ приемник или видеомагнитофон имеет гнездо S video
ТВ приемник
Кабель S video (при-
обретается дополни-
тельно)
Соединительный
A/V-кабель (вхо-
дит в комплект
камкордера)
Компонентный видеокабель
(входит в комплект камкордера)
Кабель i.LINK (приобретается дополнительно)
Направление сигнала
Подсоедините камкордер к ТВ приемнику, используя один из указанных ниже кабелей.
Подсоединение ТВ приемника с использованием кабеля i.LINK
Это соединение рекомендуется, когда ТВ приемник совместим с форматами HDV/DV и имеет гнездо i.LINK.
• Перед подсоединением кабеля i.LINK выберите меню
(IN/OUT REC) (Запись Вход/Выход), [VCR
HDV/DV] (Видеомагнитофон HDV/DV), а затем [AUTO] (Автоматический режим) (установка по умол-
чанию).
• В случае этого соединения необходимо сделать в ТВ приемнике установку, чтобы он опознал подсое-
диненный камкордер. Подробности см. руководство по эксплуатации ТВ приемника.
Подсоединение ТВ приемника с использованием компонентного видеокабеля
• Для просмотра изображения, записанного в формате HDV, сделайте в пункте [COMPONENT] (Компо-
нентный) меню
(IN/ OUT REC) (Запись Вход/Выход) установку, которая требуется для ТВ прием-
ника (см. главу «Использование меню»). Когда воспроизводится изображение, записанное в формате
DVCAM (DV), на выход поступает эквивалентный сигнал изображения формата DVCAM (DV), неза-
висимо от установки [COMPONENT] (Компонентный).
• На гнезде COMPONENT OUTPUT (Компонентный выход) имеются только видеосигналы. Для подачи
звуковых сигналов подсоедините белый и красный штекеры A/V-кабеля к входам звука в ТВ приемни-
ке.
Подсоединение ТВ приемника с использованием A/V-кабеля
Когда в подсоединяемом устройстве имеется гнездо S video, используйте его для соединения с камкордером с
помощью кабеля S video, вместо желтого видеоштекера A/V-кабеля (входит в комплект камкордера). Это со-
единение обеспечивает более верную передачу изображений на подсоединенный ТВ приемник. При использо-
вании только кабеля S video звук не воспроизводится.
Примечание
• Перед подсоединением кабеля i.LINK не забудьте сделать установку в пункте [VCR HDV/DV] (Видео-
магнитофон HDV/DV). В противном случае ТВ приемник может не опознать видеосигнал.
• Сигналы изображения в формате DVCAM (DV) на гнезде COMPONENT OUTPUT (Компонентный вы-
ход) отсутствуют, если в их составе имеются сигналы copyright protection (защита авторских прав).
