HVR-Z1E/Z1P

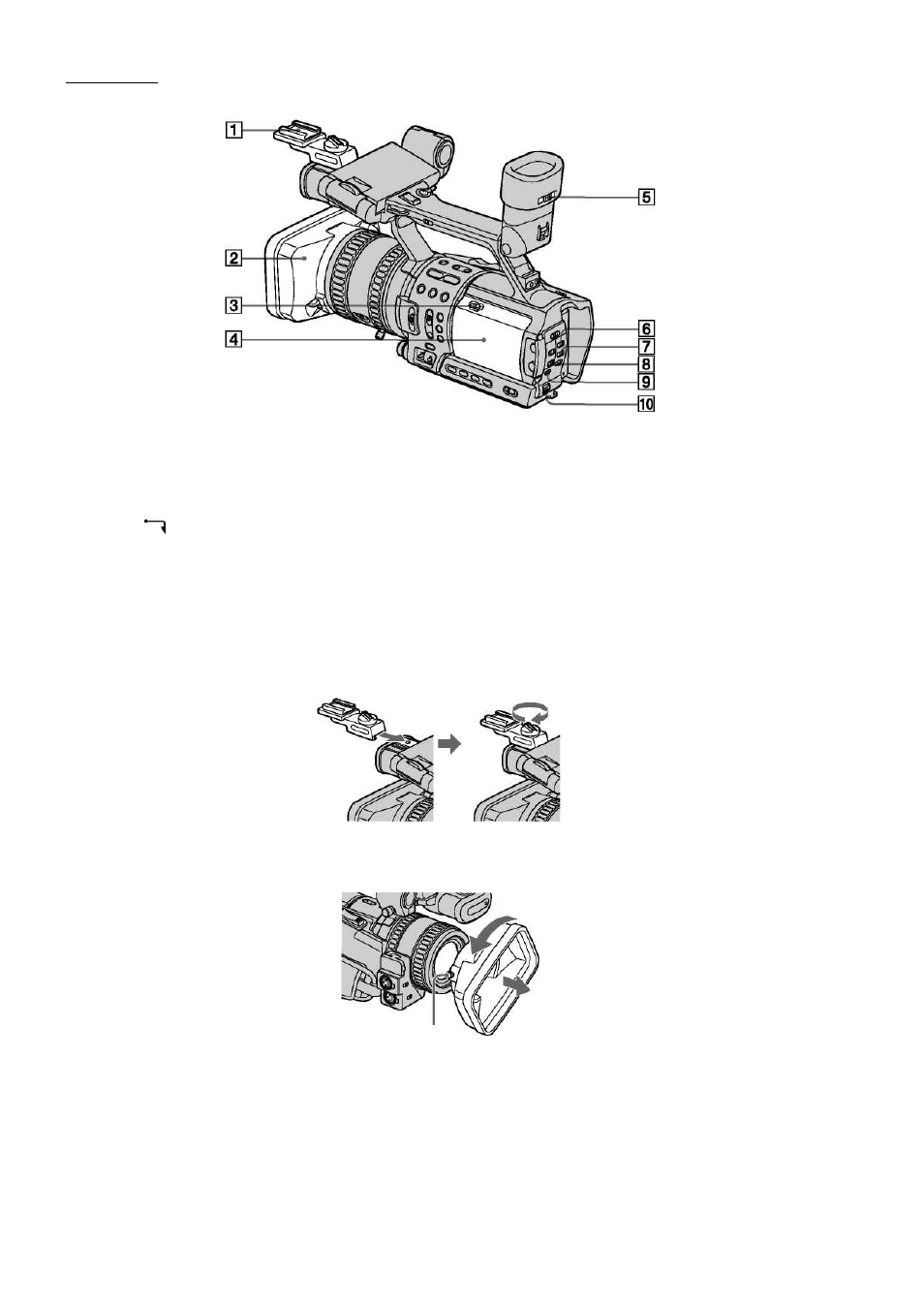

1 Адаптер для присоединения аксессуаров
Для установки аксессуара нажмите на него вниз и вдвиньте его до упора, а затем зафиксируйте винт. Для
снятия аксессуара ослабьте винт, затем нажмите на аксессуар вниз и выдвиньте его.
При креплении адаптера соблюдайте осторожность, чтобы не повредить ЖК-панель.
2 Бленда объектива
Фиксатор
OPEN/EJECT (Открыть/Выброс)
4 Крышка отсека кассеты
Рычаг настройки резкости объектива видоискателя
6 Кнопка PICTURE PROFILE (Профиль изображения)
7 Кнопка MENU (Меню)
8 Кнопка P-MENU (Персональное меню)
9 Кнопка STATUS CHECK (Проверка статуса)
10 Дисковая ручка SEL/PUSH EXEC (Выбор/Нажать для исполнения)
Крепление адаптера
Снятие бленды объектива
Ослабьте винт крепления бленды объектива, затем поверните бленду в направлении стрелки.
Винт крепления бленды
Крепление бленды объектива
Совместите метки на бленде объектива с метками на камкордере и поверните бленду в направлении, противо-
положном указанному стрелкой на приведенном выше рисунке. Затяните винт крепления бленды.
9 - 6
