69
Точное и надежное базирование пластины по
трем направляющим в сочетании с торцевым
креплением винтом.
Существует четыре типоразмера пластин для
отверстий различного диаметра.
Фрезы имеют стальной или твердосплавный
хвостовик типа Weldon. Возможно два
варианта диаметров - 12 мм и 16 мм, а вылет
колеблется в пределах от 15 мм до 85 мм.
Все фрезы обеспечивают внутренний подвод
СОЖ для улучшенной эвакуации стружки.

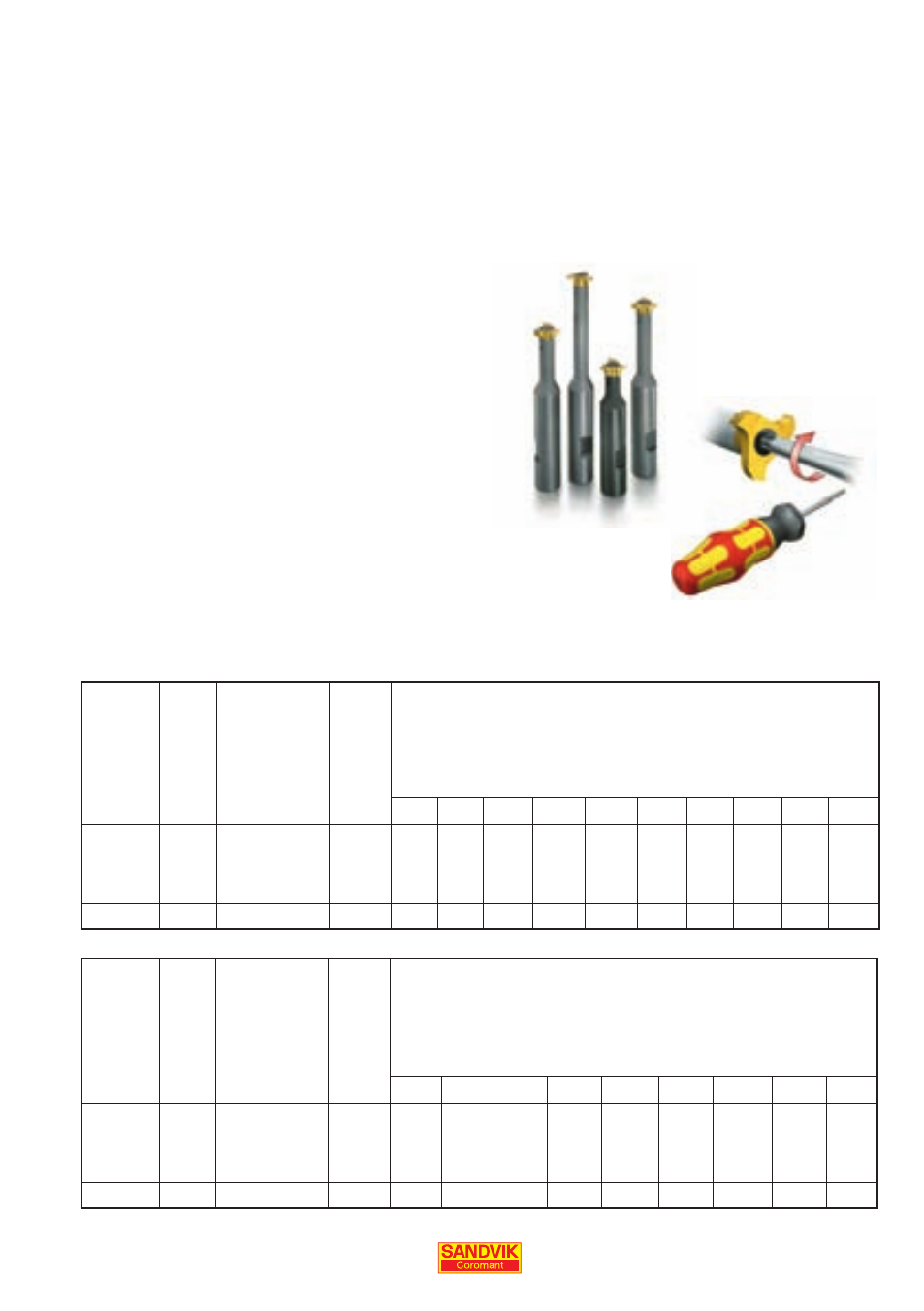

CoroMill 327 – фреза для обработки
внутренних канавок
CoroMill 327 – это фрезы с острой режущей кромкой для высокоточной обработки канавок и
резьбонарезания в отверстиях с минимальным диаметром 10 мм. Инструмент CoroMill 327
предназначен для работы методом винтовой интерполяции, но также может фрезеровать и с
продольной подачей.
Программа инструмента содержит пластины для обработки радиальных канавок и канавок
под стопорные кольца шириной 0.7–5.15 мм.
Тип фрезы Размер
пластины Мin диаметр
отверстия/
внешний
диаметр фрезы Max
глубина
резания
Ширина канавки на детали
2.00 2.15 2.50 2.65 3.00 3.15 3.50 4.00 4.15 5.15
327 06
09
12
14
10
18
22
28
1.5
3.5
4.5
6.5
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
* *
328 13 39, 44, 63, 80 5.0 * * * * *
Тип фрезы Размер
пластины Мin диаметр
отверстия/
внешний
диаметр фрезы Max
глубина
резания
Ширина канавки на детали
0.70 0.80 0.90 1.00 1.10 1.30 1.50 1.60 1.85
327 06
09
12
14
10
18
22
28
1.5
3.5
4.5
6.5
* * * * *
*
*
*
*
*
*
*
*
*
* *
328 13 39, 44, 63, 80 5.0 * * *
