8
Одно и двухлезвийные пластины CoroCut –
система первого выбора
Пластины

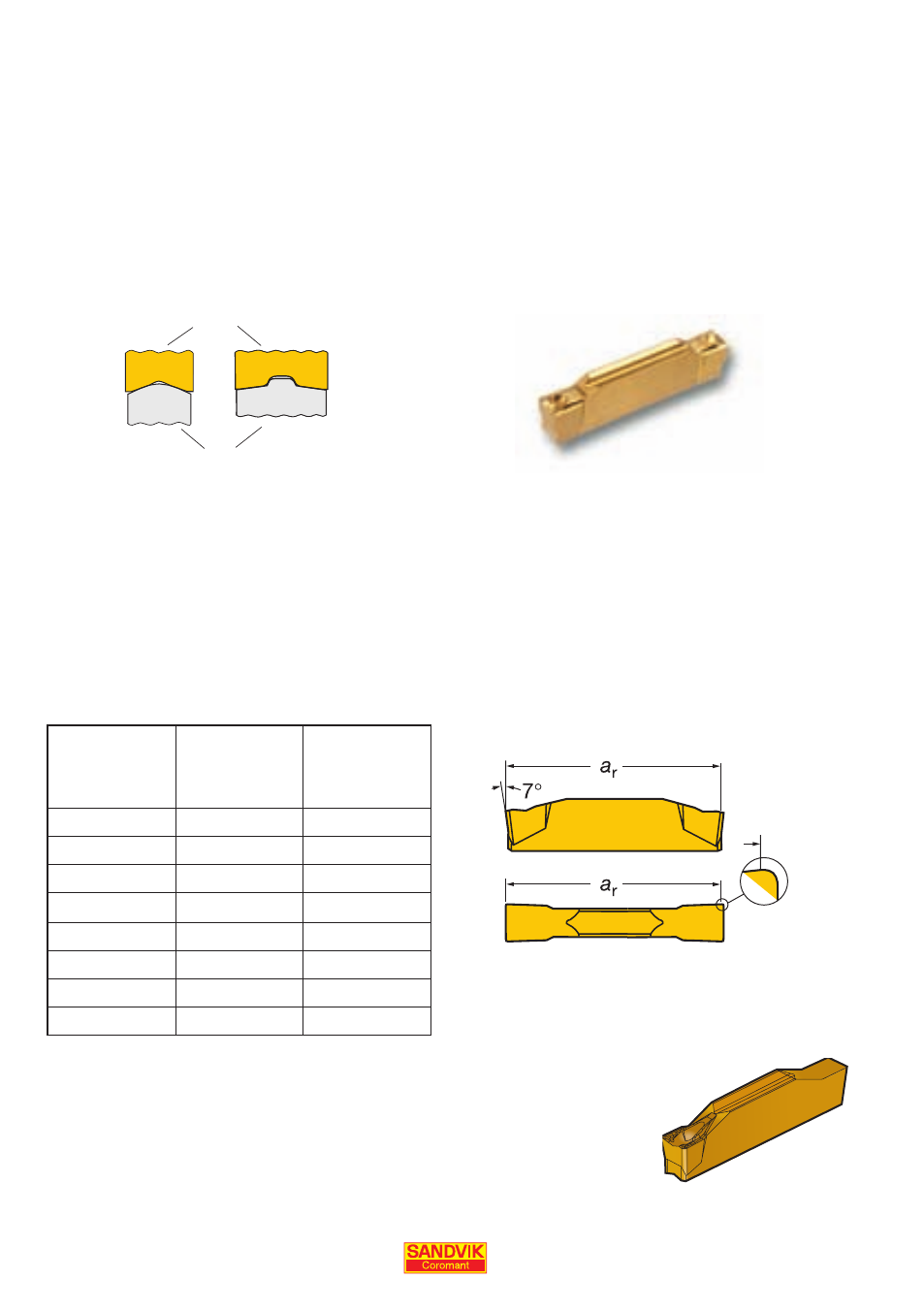

Для закрепления пластин используется призматический V-профиль, либо пластины закрепляются
на призмах с направляющими выступами, которые обеспечивают отличную жесткость и надежность
установки пластины. Эти преимущества позволяют использовать данный инструмент на высоких
режимах резания и достичь наивысшего уровня производительности.
Пластина
Державка
V-образная
база
База с ребром
Широкий диапазон посадочных размеров пластин с шириной от 1.5 мм до 8 мм с
различными значениями радиусов при вершине.
Индекс посадочного размера пластины (D–L) должен соответствовать индексу
посадочного гнезда инструмента.
Двухлезвийные пластины обеспечивают максимальную экономическую эффективность
обработки. Обратите внимание, что максимальное значение глубины резания, ar, для этих
пластин ограничено, смотри таблицу.
Для работы с большей глубиной резания используйте
однолезвийные пластины, которые могут резать на всю глубину
лезвия.
Посадочный
размер
пластины
Ширина
пластины, мм
от
Max. глубина
резания, ar,
для пластин
CoroCut 2, мм
D
1.5
12.9
E
2
19
F
2.5
18.9
G
3
18.8
H
4
23.7
J
5
23.6
K
6
23.5
L
8
28.4
