57
Крепление винтом
Закрепление пластин CoroCut 1 и 2
При операциях отрезки и прорезки канавок система крепления режущей пластины призвана
противостоять высоким осевым усилиям резания с обеих сторон пластины. Для пластин
меньшего размера (посадочный размер D–G) применяется система крепления с V-образной
базой, а для пластин большего размера (посадочный размер H–L) более надежное
закрепление обеспечит уникальная система с базой с ребром. Система крепления пластин
на базе с ребром также является первым выбором для таких операций как точение и
профильная обработка (характеризующихся значительными осевыми усилиями резания),
создавая большие возможности по увеличению режимов резания.

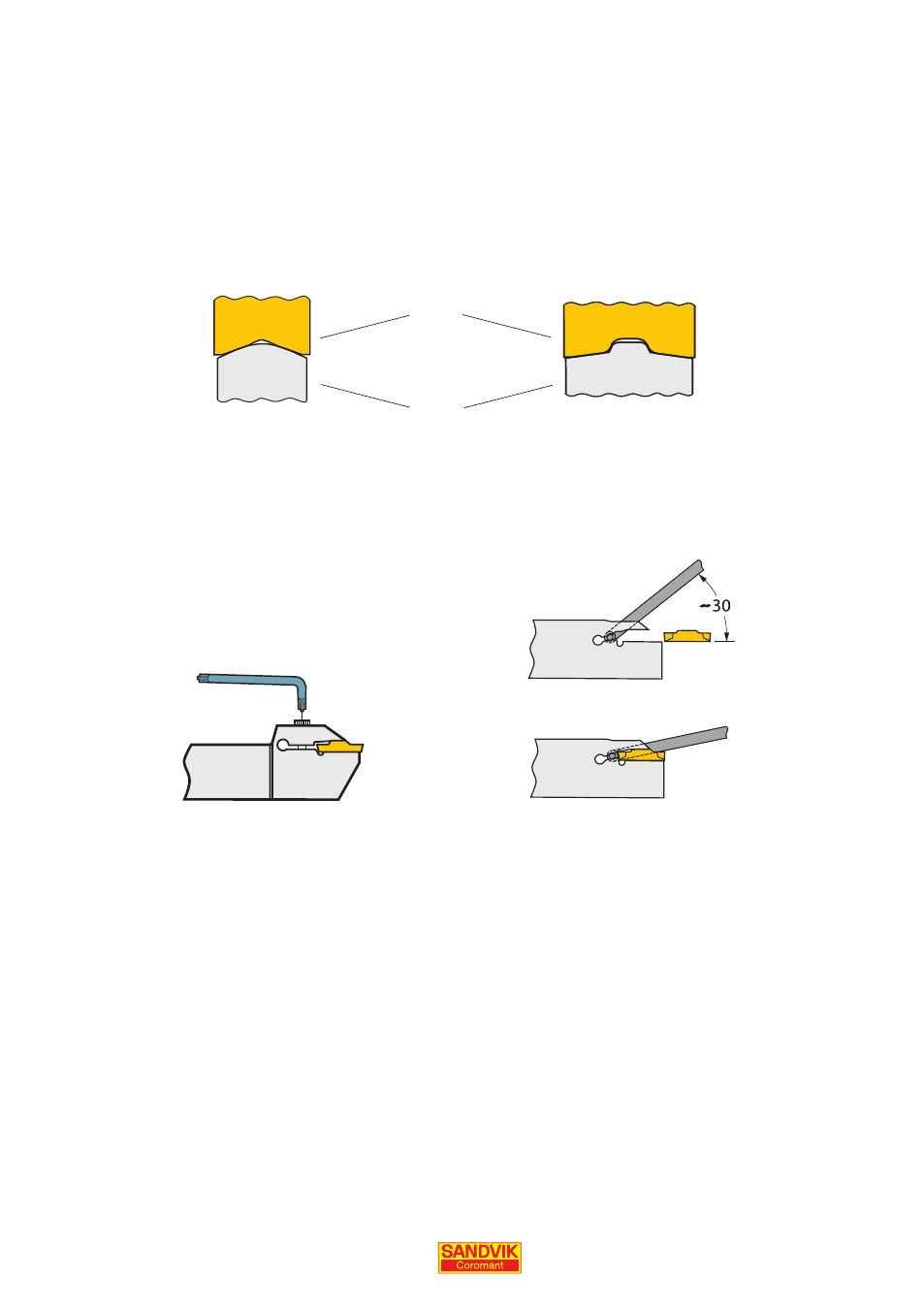

Пластина
Державка
V-образная
база База с
ребром
Силы закрепления, действующие на пластины со стороны двух различных систем.
1. Крепление пластины винтом.
2. Крепление пластины за счет пружинящих свойств корпуса.
Крепление за счет пружинящих
свойств корпуса
«Пружинное» крепление
Благодаря использованию «пружинного» типа крепления в отрезных лезвиях, они могут
вести обработку с большой глубиной. Простое и быстрое закрепление и раскрепление
пластин происходит при помощи специального эксцентрикового ключа.
См. предыдущий рисунок.
Крепление винтом
Все цельные державки и оправки имеют крепление пластин винтом. Это очень стабильный и
надежный тип крепления и в сочетании с направляющей базой рекомендуется для операций
с большими значениями сил резания. Особенно хорошо эта система зарекомендовала себя
при работе с малыми значениями глубин резания на таких операциях как продольное
точение, профильная обработка и обработка торцевых канавок.
