30

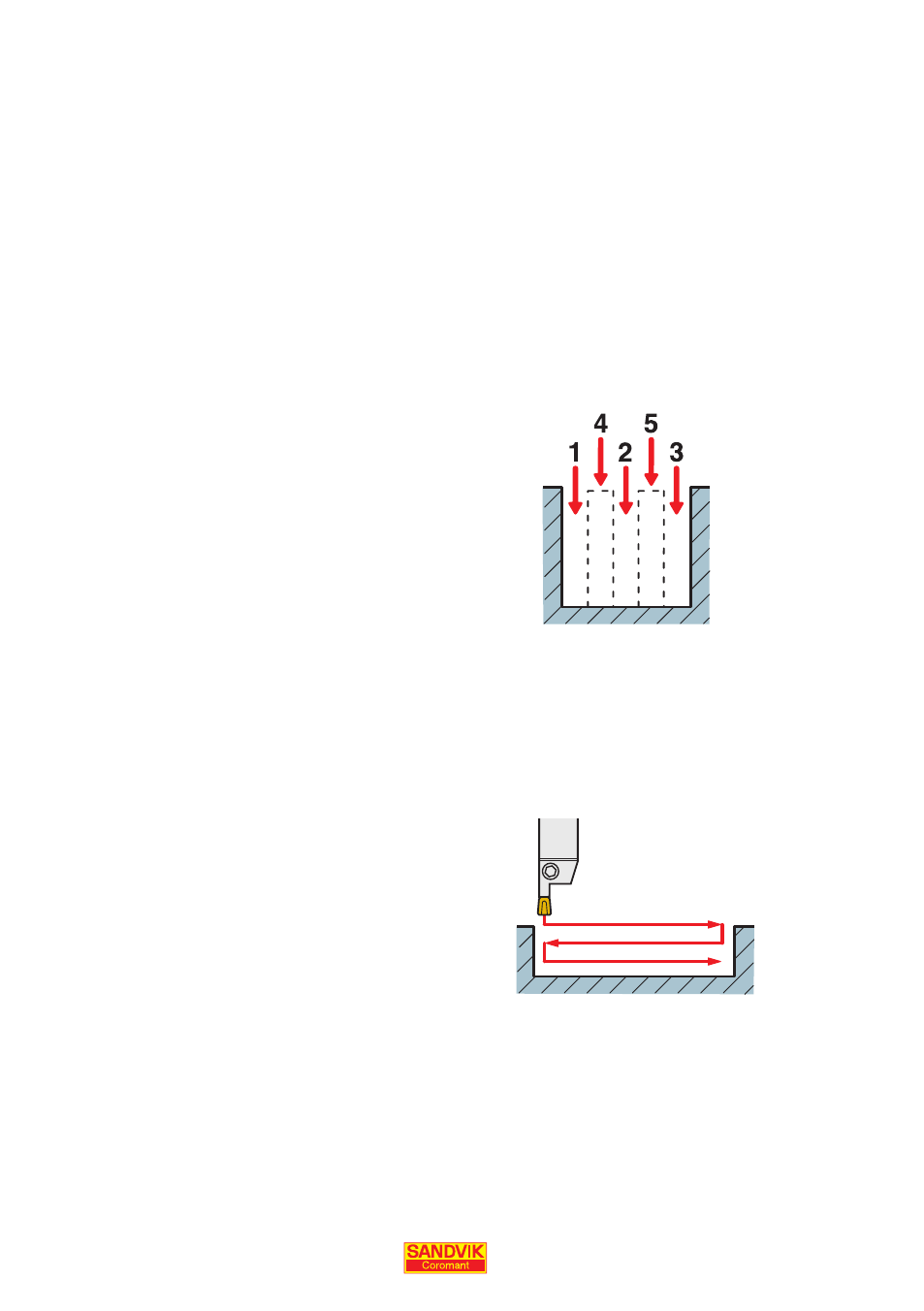

Точение за несколько
врезаний.
Плунжерное точение.
Методы обработки широких канавок
Типичные методы обработки широких канавок или выемок: многопроходное врезание,
плунжерное точение и точение с врезанием под углом. Все эти методы относятся к
черновым, поэтому полученные ими канавки требуют последующей чистовой обработки,
см. стр. 32.
Существует следующее правило: если ширина канавки меньше ее глубины, то
предпочтительным методом обработки является многопроходное врезание, в противном
случае необходимо выбирать плунжерное точение. В случае обработки тонкостенной и
нежесткой заготовки следует использовать плавное врезание под углом.
Плунжерное точение
Для плунжерного точения и точения вразгонку мы
рекомендуем выбирать геометрии TF и TM, так
как они специально предназначены для точения с
осевой и радиальной подачей.
Осевая глубина резания не должна превышать 75%
ширины режущей пластины.
Точение за несколько осевых
врезаний
Первым выбором для данного типа операций
являются пластины с геометрией GM. Наилучший
отвод стружки и обеспечение высокой стойкости
инструмента происходит в случае, когда обработка
канавки осуществляется за несколько врезаний
пластины, с образованием остаточных колец
материала, которые удаляются при последующих
проходах. При удалении колец в работе не
участвуют углы пластины, и сход стружки
происходит непосредственно по центру пластины
в середине стружколома. Рекомендуемая ширина
промежуточных колец 0.6–0.8 от ширины пластины.
