35
Обработка канавок под стопорные кольца
Мы предлагаем Вам несколько разных инструментальных систем для обработки канавок
под стопорные кольца. Для более экономичной обработки используйте трехкромочные
пластины типа U-Lock 154.0 (шириной 1.15–4.15 мм) для наружной и внутренней обработки.
Альтернативным вариантом являются пластины CoroCut с геометрией GF (шириной
1.85–5.15 мм) для наружных канавок.
Для внутренней обработки канавок шириной 0.73–1.70 мм в отверстиях диаметром от
10 мм первым выбором являются пластины CoroCut MB. Для отверстий диаметром от 4.2 и
шириной канавки 0.78–1.57 мм необходимо использовать инструмент CoroTurn XS.

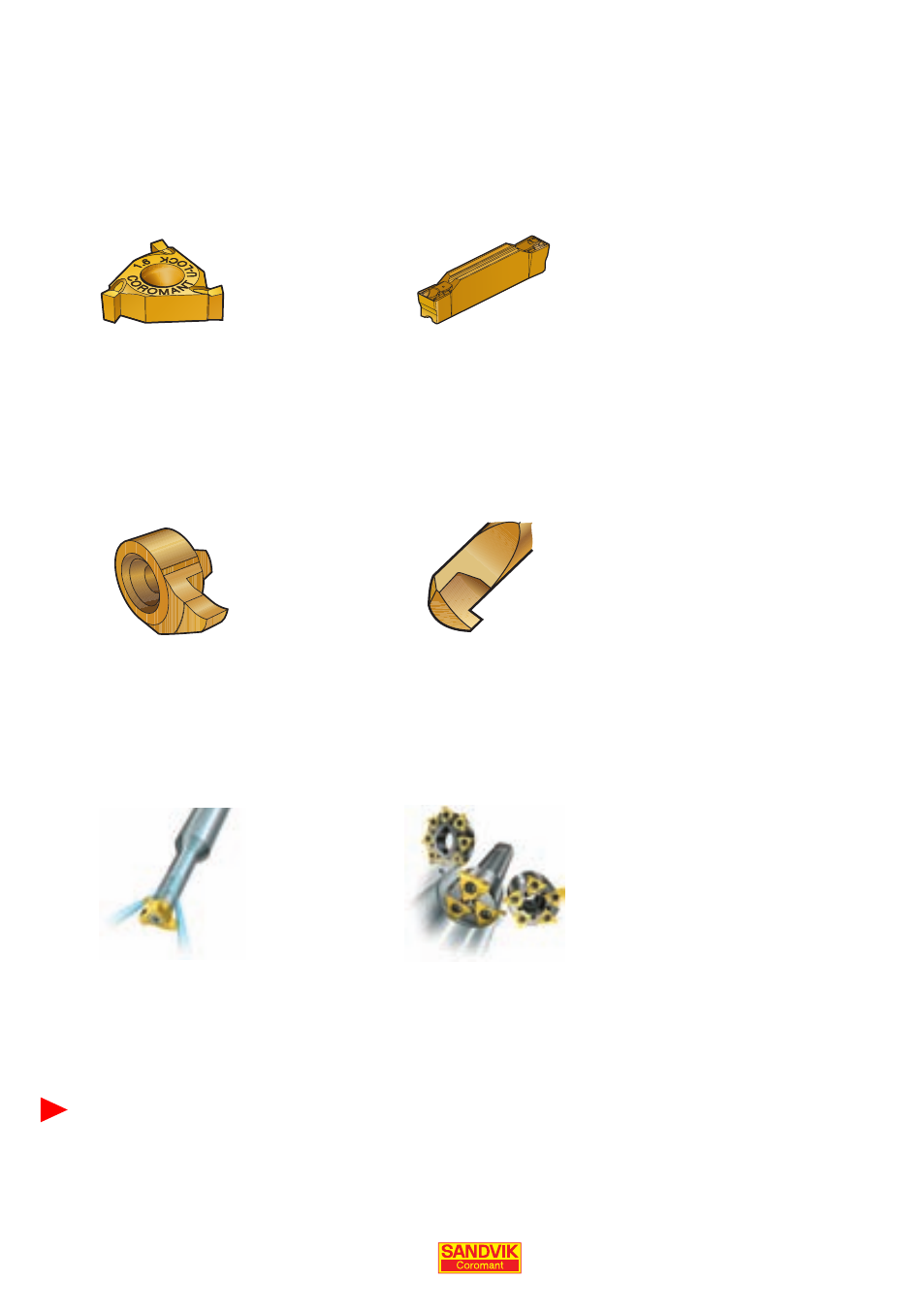

Пластины U-Lock 154.0 и пластины CoroCut с геометрией GF.
Все вышеперечисленные инструментальные системы снабжены острой режущей кромкой
для создания хороших условий резания и для повышения стойкости инструмента.
Рекомендуемые сплавы и режимы резания
Для пластин U-Lock 154.0 мы рекомендуем сплав GC1020, а для пластин CoroCut GF –
сплав GC1125.
Скорость резания 150 м/мин и подача 0.08 мм/об.
Получить канавку под стопорное кольцо в отверстии невращающейся детали можно при
помощи канавочной фрезы типа CoroMill 327. Диаметр отверстия от 10 мм, ширина канавки
в диапазоне 0.7–5.15 мм. Фреза CoroMill 328 предназначена для нарезания канавок в
отверстиях от 39 мм для канавок шириной 1.3–5.15 мм.
Пластины CoroCut MB и CoroTurn XS для внутренней обработки канавок под стопорные
кольца.
Канавочные фрезы CoroMill 327 и CoroMill 328 для обработки невращающихся деталей.
