29
A
B
4
Ø 31.85
0.5 x 45º
11.3

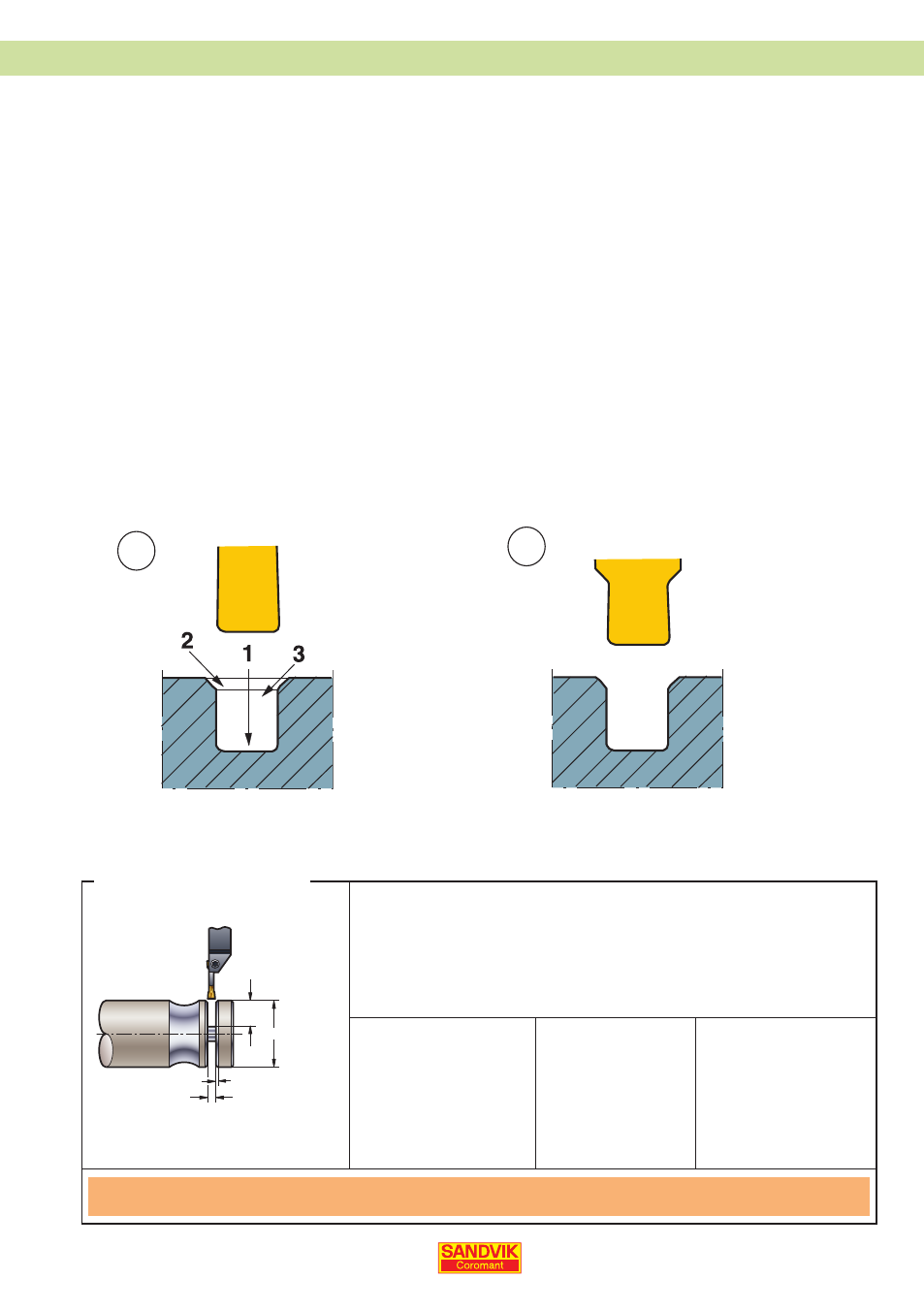

При обработке канавок с высокими требованиями зачастую необходимо снять фаски. Это
можно сделать несколькими способами. Первый вариант подразумевает использование
стандартной пластины CoroCut GF после обработки непосредственно самой канавки при
помощи дополнительных проходов, см. рисунок A.
Более производительным методом является использование пластин, изготовленных как
Tailor Made и имеющих специальный профиль. С их помощью возможно сразу обработать
фаску с канавкой или скруглением, см. рисунок B. При этом время резания может
сократиться до 50% по сравнению с первым предложенным методом. Для этих случаев
рекомендуется пластина формы 16 исполнения Tailor Made.
Более подробную информацию о Tailor Made см. на стр.78.
Условия обработки
Тип операции: Обработка канавки
Обрабатываемый материал: CMC 02.1, HB 240
Станок: Токарный станок с ЧПУ
Державка: LF123H13-2020B
Пластина: N123H2-0400-0002-GF
Сплав: GC1125
Режимы резания
Скорость резания:
Радиальная/
осевая подача:
Время резания:
Количество деталей: Сплав конкурента
110 м/мин
0.07/0,04 мм/об
0.06 мин
500 шт.
Sandvik Coromant
120 м/мин
0.10/0.07 мм/об
0.04 мин
1199 шт.
Стойкость +139% Производительность +56% Годовая экономия 173 часов
Пример обработки
Практические рекомендации
